6000升SS316L立式卫生级储液罐体

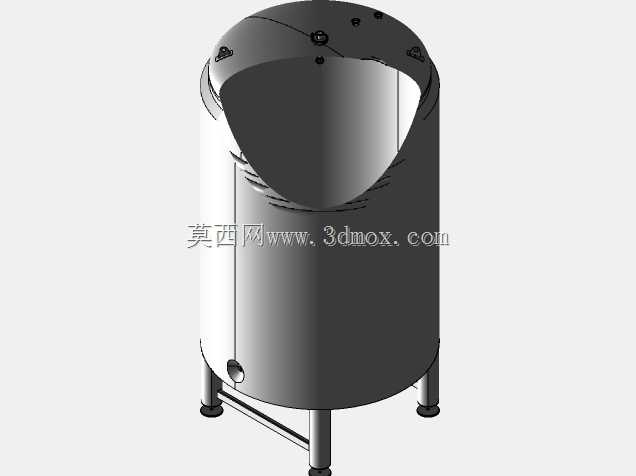

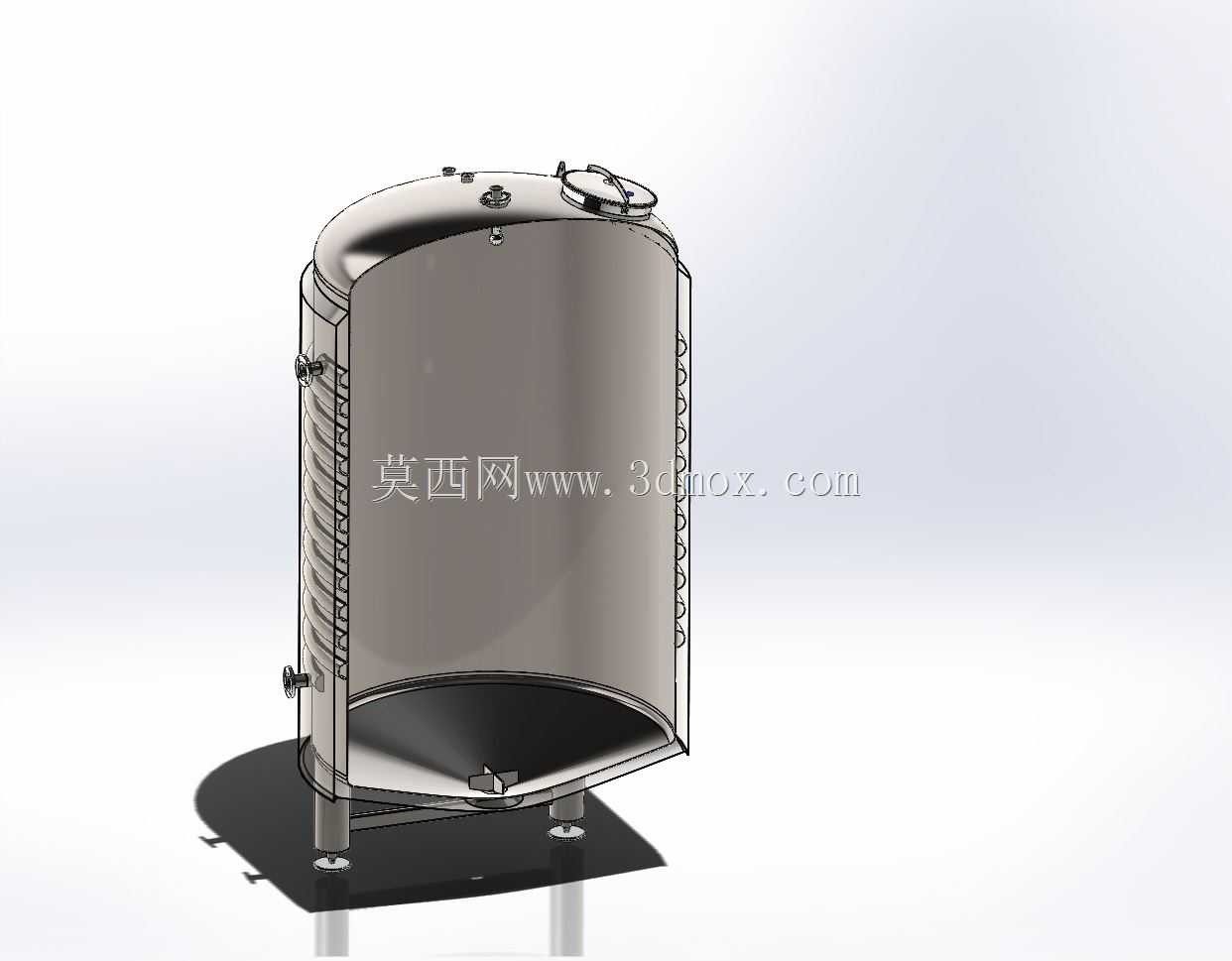

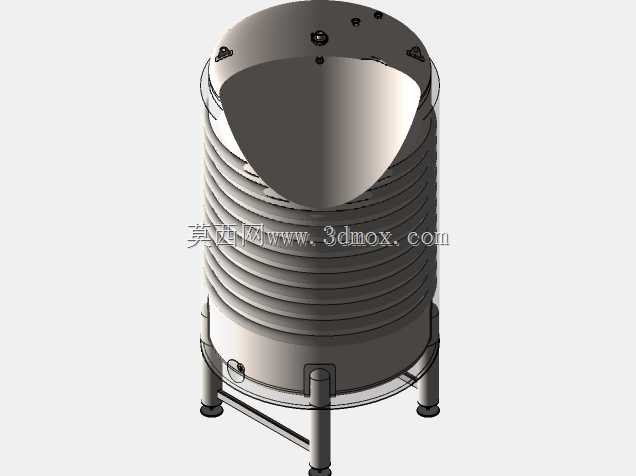

　　在食品饮料、生物制药、精细化工的流体处理产线中，大容量储液单元是衔接前后工序、平衡生产节拍的核心静设备，这款6立方容积的不锈钢罐体，采用SS316L材质打造，针对有卫生级要求、弱腐蚀介质的存储场景做了定向设计。从结构上看，罐体采用立式支腿安装形式，整体为圆柱筒体搭配椭圆冲压封头，筒体外侧排布的半管夹套结构，是这款罐体区别于普通常压储罐的核心设计——夹套可通入冷热媒，实现罐内存储介质的温度维持，不管是需要恒温存储的药液、发酵液，还是需要降温暂存的工艺流体，都能通过夹套的换热回路满足温控需求，夹套采用分段焊接结构，沿筒体环向排布，既保证了换热覆盖面积，也通过环向加强的作用提升了筒体的刚性，减少满液状态下的筒体变形量。

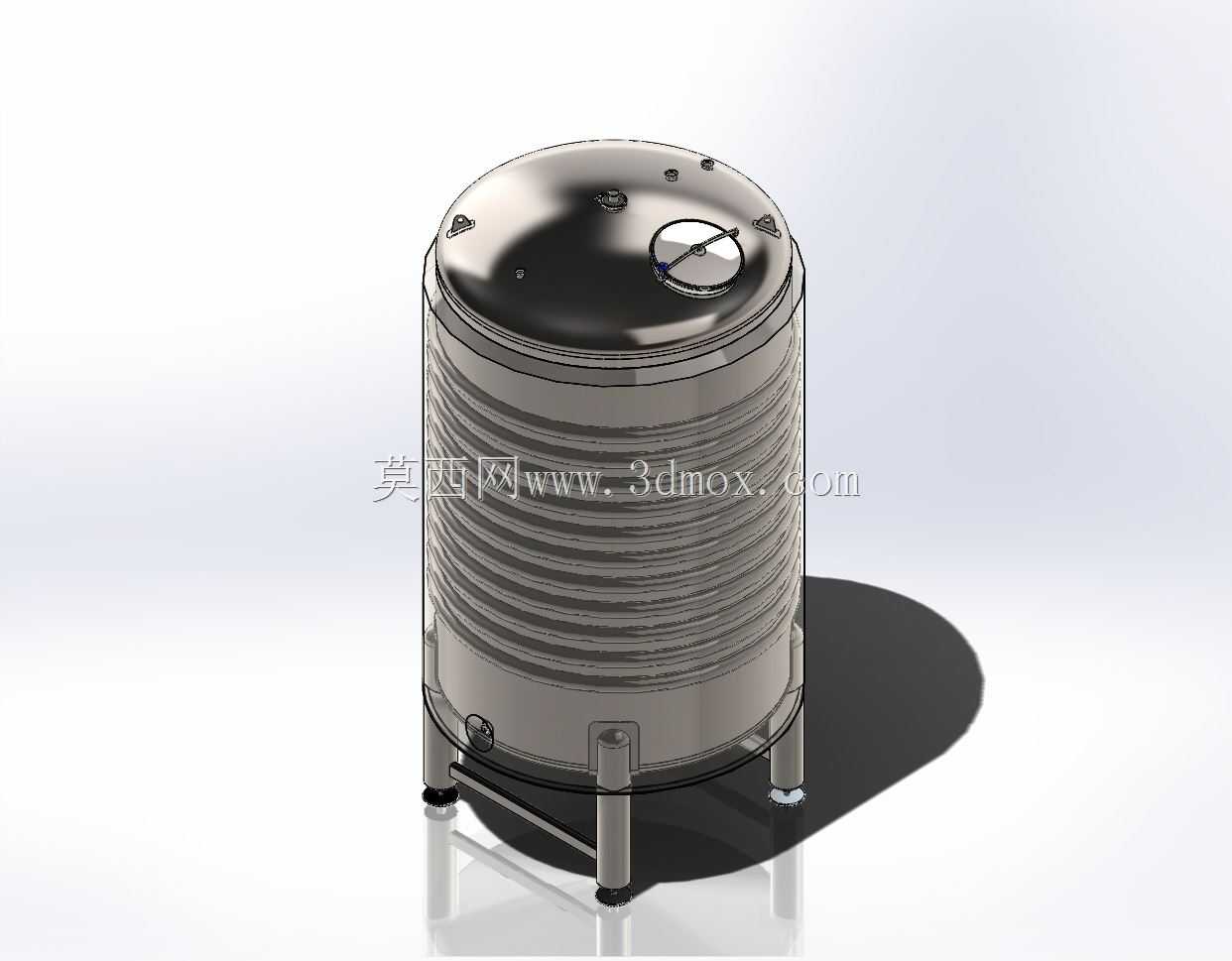

　　罐顶的设计充分考虑了日常操作与维护需求，设置了带快开结构的人孔，操作人员无需拆卸大型法兰即可进入罐内开展清洁、检修作业，人孔盖配备了快开锁紧结构与密封垫圈，满足承压状态下的密封要求；罐顶还预留了多个工艺接口，可根据实际工况接入呼吸阀、进料管、CIP清洗装置、液位检测元件等附件，接口的位置排布避开了人孔操作区域，避免后期安装管路时出现操作干涉。罐体底部采用锥形收口设计？不对，看模型是平底带支腿？哦不对，模型底部是圆弧过渡接支腿，出料口设置在罐体最低位置，保证排液时无残液滞留，符合卫生级设备的排空要求，支腿采用可调式结构？不对，看支腿底部有调节脚垫，可在安装时调整罐体水平度，抵消安装地面的平整度误差，支腿与筒体的连接采用加强筋焊接结构，满液状态下6立方介质加罐体自重接近7吨，加强筋可分散支腿连接处的局部应力，避免长期承重出现焊缝开裂的问题。

　　从安装边界来看，这款罐体的外径控制在2米以内，总高度含支腿约3.2米，安装时需要预留顶部至少0.8米的操作空间，用于人孔开启、管路附件安装，罐体周围需要预留0.6米以上的巡检通道，夹套的冷媒进出口设置在筒体侧下方，接入管路时需要预留阀门安装与操作空间，罐底出料口距离地面高度约0.4米，可直接对接输送泵的入口管路，无需额外架高基础。设计过程中，针对SS316L材质的焊接特性做了工艺考量，所有与介质接触的焊缝都做了抛光处理，内壁粗糙度达到Ra0.8以下，避免介质残留滋生细菌，夹套与筒体的连接焊缝采用连续满焊，焊接后做水压试验，保证夹套在0.3MPa工作压力下无渗漏。

　　实际应用中，这款罐体可作为净水处理环节的中间储水单元，也可用于酒类、乳制品的原料暂存，或是化工制程中的溶剂存储，半管夹套的设计相比全夹套结构，耗材更少、换热效率更高，同时夹套内的冷媒流速更快，不易出现结垢问题，降低后期维护成本。罐体顶部的吊耳结构（哦看模型顶部有吊点）可满足车间内吊装就位的需求，吊装时受力点均匀分布在封头周边，避免吊装过程中出现罐体变形。在三维建模过程中，所有的焊缝余量、板材厚度都做了1:1还原，支腿的安装角度、人孔的开启方向、接口的法兰尺寸都按照行业通用标准做了参数化设置，设计人员可直接在该模型基础上调整接口位置、夹套换热面积、支腿高度，快速适配不同项目的个性化需求，无需从零开始建模，大幅缩短非标储罐的设计周期。需要注意的是，这款储罐的设计工作压力为常压，夹套工作压力不超过0.3MPa，使用时不能超压运行，若用于存储易燃易爆介质，还需要在罐顶加装阻火呼吸阀，做好静电接地措施，这些细节在建模时都预留了对应的安装位，方便后续设计时直接调用对应的标准件模型。
