出口型飞剪设备整机结构三维设计

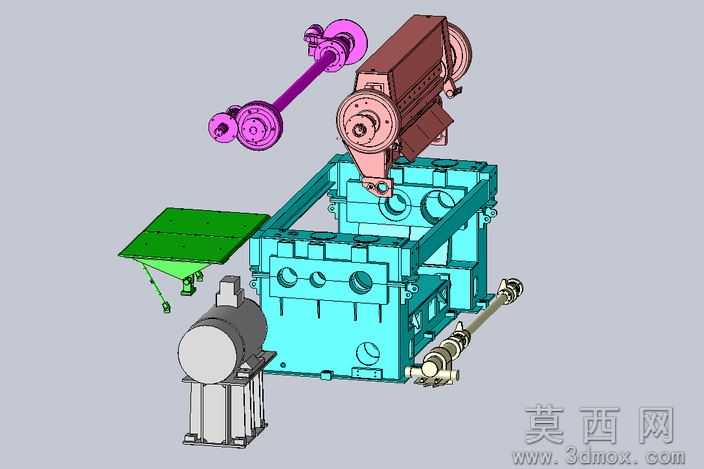

本套三维模型为出口定向开发的飞剪整机设备，建模过程严格遵循工业机械设计规范，对设备各组成模块进行了1:1等比例还原，完整呈现了飞剪设备从动力输入、传动执行到剪切作业、出料承接的全链路结构。建模阶段先完成核心主机基座的搭建，基座采用箱式焊接结构设计，模型中精准还原了基座上的安装定位孔、加强筋布局、传动部件预装位，保证各组件装配时的同轴度与位置精度符合实际生产要求。动力端采用卧式电机配套减速机构的组合，模型中还原了电机的安装支座、联轴器结构、减速箱的齿轮啮合腔体细节，清晰展示动力从电机输出到剪切执行机构的传递路径。上方的飞剪执行组件做了精细化建模，包含刀架回转结构、剪刃安装位、传动摆臂、轴承支撑座，其中摆臂的铰接点位、回转副的配合间隙都按照实际装配公差做了参数化设置，可直观模拟飞剪作业时的往复剪切动作轨迹。侧方的出料承接平台采用倾斜式导料设计，模型中还原了平台的支撑吊杆、接料斗结构、导向溜槽，可清晰展示剪切完成后的工件出料路径。传动侧的长轴类零件分别做了分色渲染，紫色传动轴、金色输出轴、青蓝色主机机身、绿色接料平台、银灰色动力单元的配色区分清晰，不同材质部件分别赋予了对应的材质属性：金属结构件赋予哑光钢材材质，传动部件赋予调质金属质感，电机外壳赋予铸铁哑光材质，接料平台赋予耐磨板材质感，整体渲染效果层次分明，可直观区分不同功能模块。设计过程中充分考虑出口设备的通用适配性，各部件的安装接口采用通用标准尺寸，结构布局兼顾检修维护的操作空间，既保证飞剪作业的运行稳定性，也满足海外用户的设备运维需求，整套模型完整还原了设备的装配关系与运行逻辑，可用于设备结构验证、作业原理演示、出口产品方案展示等场景。
