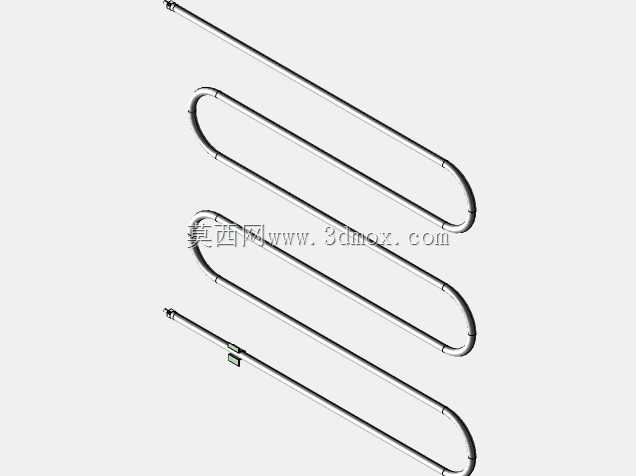

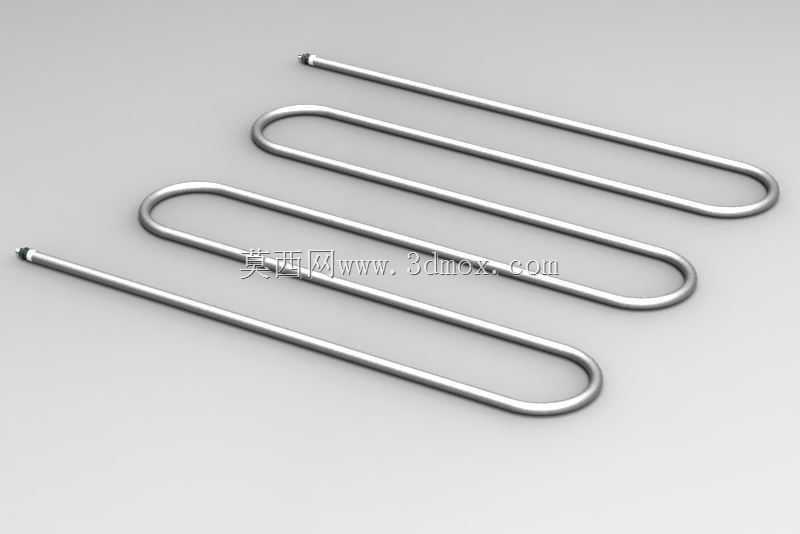

在工业电加热场景里,这类多弯折U型结构的金属管式加热元件是应用覆盖极广的发热核心部件,从商用厨具的加热槽、小型工业清洗设备的液槽升温,到恒温试验箱、小型风道加热单元的热源配置,都能见到同结构产品的实际应用。不同于单直型加热管,连续U型弯折的结构设计,核心思路是在有限的安装投影面积内,最大化拉长发热丝的有效排布长度,在相同管径、相同表面功率负荷的前提下,获得更高的总发热功率,同时让发热区域的温度分布更均匀,避免局部热流密度过高带来的液体局部暴沸、干烧区域管材过早氧化失效的问题。
这款加热元件的管径设定为11mm,属于工业电热管里的中等常规管径,管材选用耐高温耐腐蚀的金属材质,内部填充高纯度绝缘导热氧化镁粉,将螺旋排布的镍铬发热丝居中固定在管体内部,保证绝缘性能的同时,把发热丝产生的热量快速传导到管体表面,降低发热丝自身的工作温度,延长整体使用寿命。380V的额定工作电压适配工业场景的三相供电体系,不需要额外加装降压变压器就能直接接入工业配电回路,减少配套电气元件的成本与安装空间占用。
从安装边界来看,连续U型弯折的结构让整体发热段呈现平面排布形态,安装时只需要在设备腔体的侧壁预留对应两个引出端的安装孔位,配合耐高温密封垫圈、固定锁紧螺母就能完成密封固定,不需要在腔体上开设大尺寸的安装口,能有效降低液槽、密封腔体的密封处理难度,减少漏液、漏热的隐患。管体的弯折半径经过标准化设计,既保证弯折处的管材壁厚不会出现过度减薄,避免长期使用过程中弯折位置率先出现腐蚀破损,也让管体之间的间距保持在合理范围,在液体加热场景下,管间的液体可以形成自然对流通道,不会因为管间距过小导致气泡滞留、局部过热,在干烧加热场景下,管间的空气流通间隙也能保证热量及时散出,避免管体表面温度超过管材耐受上限。

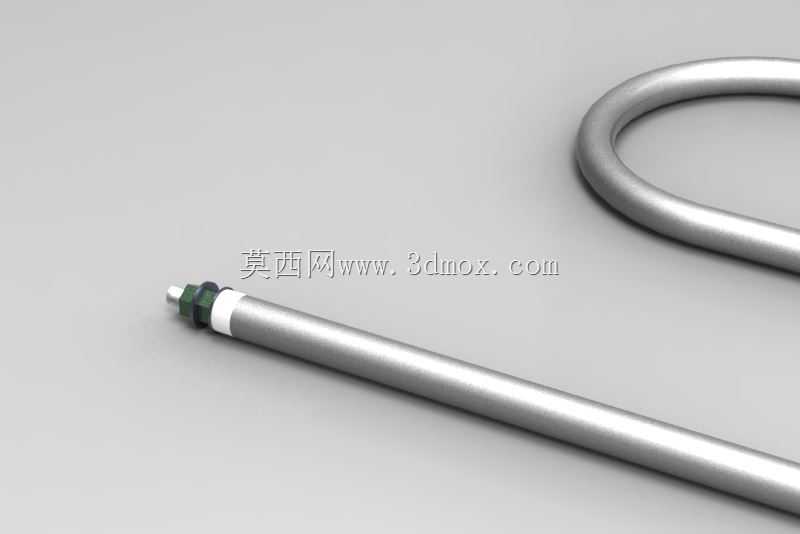

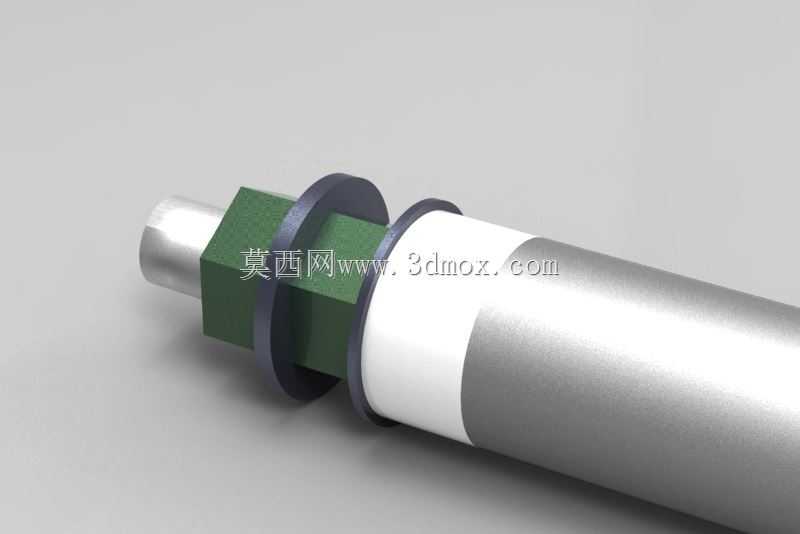

在结构设计过程中,这类加热管的引出端通常会做密封绝缘处理,避免水汽、导电粉尘进入管体内部造成绝缘失效,引出棒的长度可以根据实际设备的保温层厚度、接线腔尺寸做适配调整,不需要额外转接接线端子就能完成电气连接。不同于带散热鳍片的空气干烧专用加热管,这款光管结构的产品既可以浸入水、导热油、弱酸弱碱清洗液等液体介质中做浸入式加热,也可以直接安装在静止或低速流动的空气环境中做辐射+对流加热,场景适配性更强。
实际选型应用时,需要根据加热介质的特性匹配对应的管材材质,比如加热普通清水可以选用常规304不锈钢,加热腐蚀性较强的清洗液则需要升级316L甚至钛合金管材,加热导热油则需要适当降低表面功率负荷,避免导热油在管体表面结焦碳化影响导热效率。这款模型的结构还原了多弯U型加热管的真实弯折形态、管体比例与引出端结构,在做设备整体结构设计时,可以直接导入装配环境中校验安装空间、排布位置,核对与周边其他结构件的安全间隙,避免出现安装干涉、安全距离不足的问题,也可以基于这个基础模型调整弯折次数、管体长度、引出端方向,快速衍生出不同功率、不同安装尺寸的同系列加热元件模型,大幅缩短非标设备设计阶段的标准件建模耗时。
需要注意的是,这类管式加热元件的安装必须保证有效发热段完全浸入被加热介质中,严禁空载干烧,否则会在短时间内让管体温度急剧升高,超过管材耐受温度导致烧管、甚至引发绝缘击穿短路的问题,在配套电气设计时,也需要配置对应的过热保护、漏电保护装置,提升设备使用的安全性。
