100mm直径主轴夹持固定安装座结构

　　在数控加工设备的主轴装配体系里，这类适配100mm直径主轴的夹持支架，是承担主轴定位、载荷传递的核心连接构件，常见于小型数控雕刻机、桌面级加工中心、专用钻孔攻丝设备的主轴安装工位，也会被用在自动化打磨、切割工位的动力头固定环节，直接决定主轴运行时的刚性表现与回转精度稳定性。从实际使用场景来看，这类支架需要同时兼顾几个核心的工程需求：首先是夹持状态下的同轴度保持能力，因为主轴高速回转时如果夹持面存在间隙或者受力不均，很容易引发主轴跳动超差，轻则导致加工表面出现振纹、刀具损耗加快，重则会造成主轴轴承过早疲劳失效，所以设计时对夹持孔的形位公差控制要求很高，内孔圆柱度通常要控制在0.02mm以内，开合夹持面的平行度也要匹配对应的公差等级，

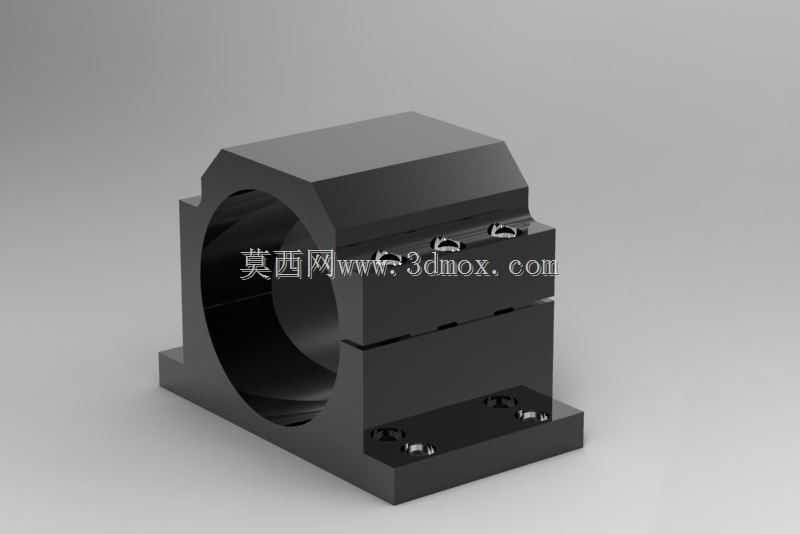

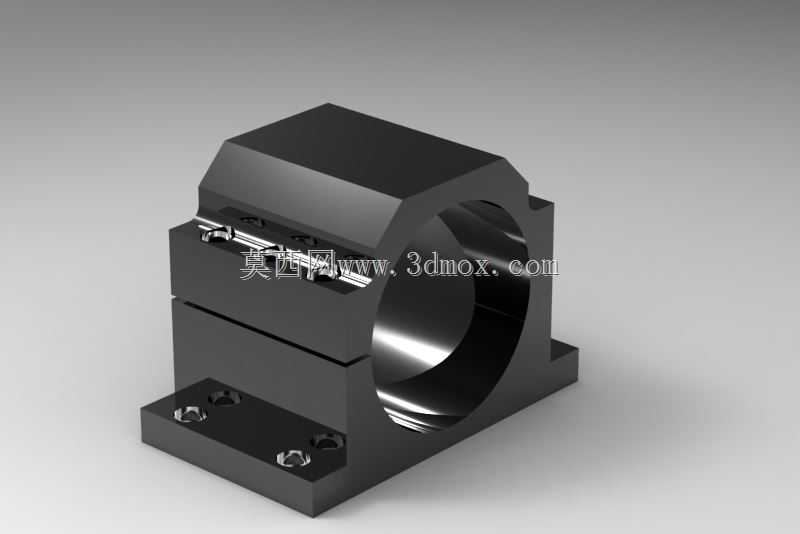

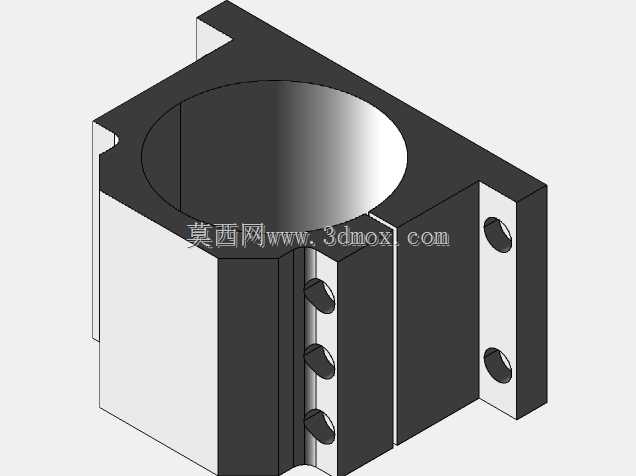

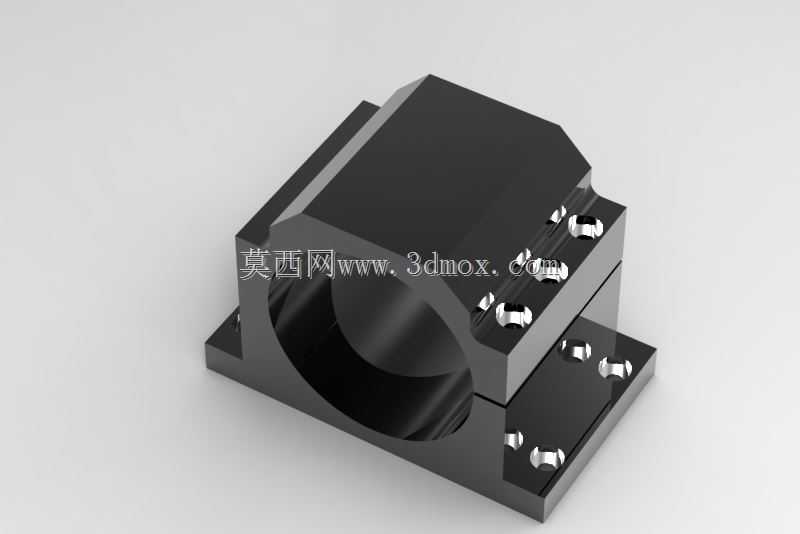

　　避免螺栓锁紧时出现孔型畸变，把额外的装配应力传递到主轴外壳上。其次是安装基准的可靠性，支架底部的安装面是和设备滑台或者龙门横梁连接的定位面，设计时预留的多个安装孔位，需要匹配常用的工业铝型材或者钢板安装台面的孔距规格，安装面本身的平面度要求不低于0.03mm，保证装配后支架不会出现倾斜，让主轴轴线和设备Z向进给方向保持平行，避免加工时出现垂直度超差的问题。从结构设计思路来看，这款支架采用的是对开式抱夹结构，相比侧顶式的固定结构，抱夹结构的接触面积更大，夹紧力分布更均匀，不会因为局部顶紧力过大造成主轴外壳变形，尤其适合电主轴这类外壳壁厚较薄、对局部应力敏感的主轴类型。支架本体的夹持部分和底部安装座采用一体化的结构设计，没有额外的拼接接缝，整体刚性更好，能够承受主轴加工时产生的径向切削力和轴向进给力，避免长时间重载运行后支架出现连接松动。夹持缝的宽度设计经过了受力校核，既保证螺栓锁紧时夹持缝能够产生足够的弹性变形，抱紧主轴外圆，又不会因为缝宽过大导致支架整体刚性下降，锁紧螺栓的孔位均匀分布在夹持缝的两侧，每个螺栓的锁紧力可以沿着夹持面均匀传递，不会出现局部抱紧力不足的问题。在外形尺寸与安装边界上，这款支架的内孔直径严格适配100mm标称直径的主轴，实际加工时内孔尺寸会预留0.02到0.04mm的间隙，方便主轴装配时顺利穿入，同时保证锁紧后能够完全消除间隙。支架的整体外轮廓尺寸经过紧凑化设计，在保证足够壁厚满足刚性要求的前提下，

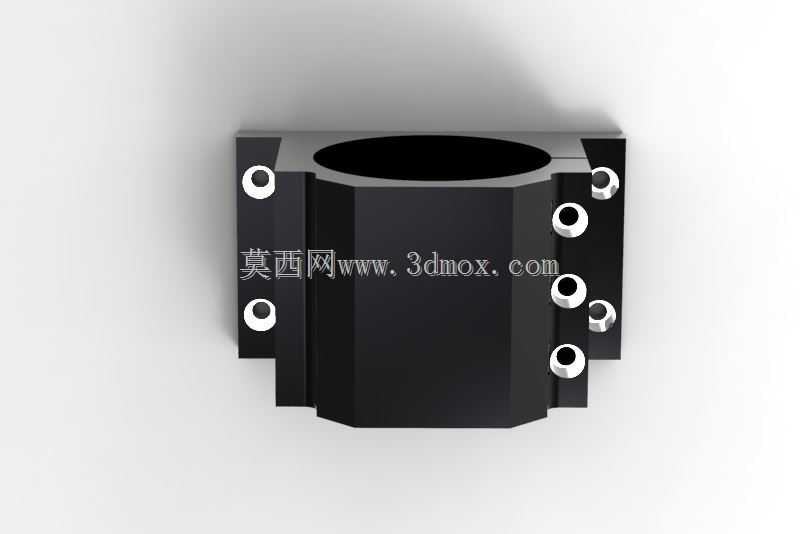

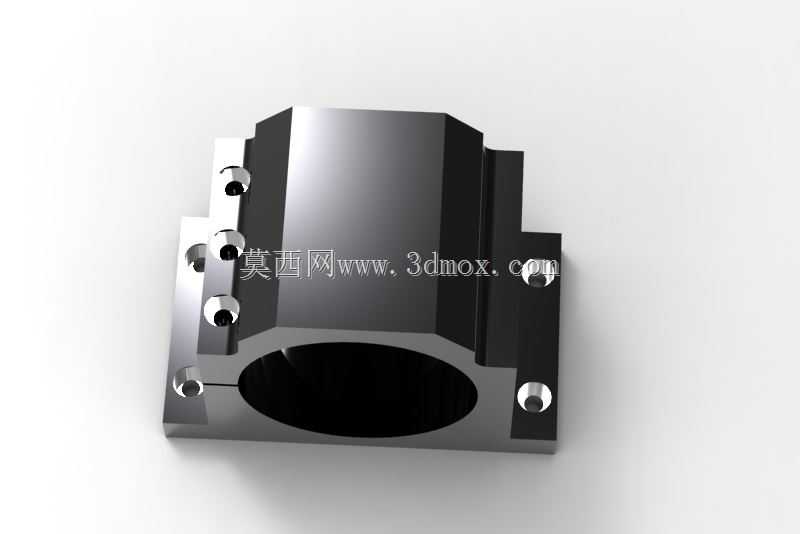

　　尽可能压缩了横向和纵向的占用空间，适合安装空间比较局促的小型自动化设备，不会和周围的拖链、管线、防护结构产生运动干涉。底部安装座的凸缘结构向外延伸，每个安装孔位都预留了足够的螺栓操作空间，装配时可以方便地使用内六角扳手完成锁紧操作，不需要额外预留特殊的工装操作空间。在实际选型使用时，需要注意匹配主轴的实际外径公差，如果主轴外壳的外径尺寸偏差超过0.05mm，就需要对支架内孔进行配磨处理，避免出现抱紧力不足或者装配卡滞的问题；锁紧螺栓时要按照对角顺序逐步拧紧，保证每个螺栓的锁紧力矩一致，避免单侧受力过大导致孔位偏斜。另外这类支架通常采用45号钢或者铝合金材质加工，钢制支架的刚性更好，适合重载切削的加工场景，铝合金支架的重量更轻，

　　适合移动龙门式的轻量化设备，不同材质的支架在锁紧力矩的选择上也要做对应调整，铝合金支架的锁紧力矩要比钢制支架低30%左右，避免螺栓拉力过大造成支架本体出现塑性变形。从结构细节来看，支架上所有的锐边都做了倒角处理，既避免装配时划伤操作人员，也可以消除加工时产生的应力集中，提升支架的长期疲劳强度；夹持内孔的表面粗糙度控制在Ra1.6以下，既可以保证和主轴外壳的接触贴合率，也不会因为表面过于粗糙造成主轴外壳被夹伤，影响后续的主轴拆装维护。这类支架的设计没有多余的冗余结构，所有的结构特征都是围绕夹持刚性、安装便利性、精度保持性这几个核心需求展开，没有花哨的外观设计，完全是从工程实用角度出发的功能型构件，在非标自动化设备的改造、小型数控机床的DIY搭建、专用加工设备的定制场景中，这类标准化尺寸的主轴支架可以大幅减少设计人员的重复建模工作量，直接选型使用就可以满足大部分常规工况的使用要求，只需要根据实际使用的切削载荷大小，对应选择匹配材质和壁厚的规格即可。
