带无级变速制动功能圆柱轴单相电机

　　在轻工包装、小型输送、食品加工这类对驱动调速范围有灵活要求的产线场景里，这类带无级变速与制动器的圆柱轴单相电机，是小功率驱动单元里选型频次极高的品类。不同于定速电机只能匹配固定转速工况，它的无级变速结构可以在额定转速区间内平滑调整输出转速，不需要额外搭配独立的变频调速模块，对于成本控制严格、安装空间紧凑的小型自动化设备来说，能大幅简化驱动端的结构设计。

　　从实际使用场景来看，这类25W功率等级的电机，常被用在小型皮带输送机的驱动端、包装设备的送膜机构、小型工装的进给单元上，这些场景往往不需要太大的输出扭矩，但需要根据生产节拍灵活调整运行速度，同时在停机时需要快速锁止输出轴，避免负载惯性导致的位置偏移——集成在电机尾部的制动器就是为这个需求设计的，断电状态下制动器会直接锁止转子，响应速度快，不需要额外加装外部制动抱闸机构，减少了外围安装附件的数量。

　　设计层面上，这款电机采用方形法兰安装结构，法兰端的四个安装孔位采用对称分布设计，安装时可以根据设备布线方向调整四个安装角度，适配不同的走线空间需求。圆柱输出轴的设计是这类小功率电机的通用接口形式，轴径、键槽尺寸都遵循通用小功率电机的接口规范，选型时可以直接匹配标准的联轴器、同步轮等传动附件，不需要单独定制转接零件，能缩短设备的设计与装配周期。电机本体采用分段式筒状壳体结构，壳体表面做了哑光喷塑处理，既可以提升壳体的防锈能力，也能避免生产环境中的油污、粉尘直接附着在壳体表面难以清理，适合车间多尘、有少量油污的使用环境。

　　安装边界上，这款电机的轴向总长度控制在小功率驱动单元的常规尺寸范围内，法兰端的安装止口尺寸与同功率等级的标准定速电机完全兼容，做设备改型时如果需要把原有定速电机替换为带调速制动的型号，不需要重新加工设备上的安装板，直接替换即可，能降低老设备改造的加工成本。接线盒的位置设置在壳体侧面靠近法兰端的位置，接线时不需要在电机尾部预留额外的走线空间，对于安装位尾部空间局促的设备来说，这个布局能有效减少整机的横向安装尺寸占用。

　　功能特性上，这款电机支持200/220V双电压输入，适配不同厂区的供电电压标准，不需要额外配置电压转换模块；50/60Hz双频率兼容的设计，也能满足出口设备的使用需求，不需要针对不同供电频率地区更换电机型号。4极的磁极设计让电机的额定运行转速处于适中区间，运行时的振动和噪音都控制在较低水平，用在有人值守的工位旁的小型设备上，不会产生过大的噪音干扰。90-1400rpm、90-1700rpm的调速区间覆盖了小型设备绝大多数的运行转速需求，从低速的精准送料到高速的连续输送都能适配，调速过程中输出扭矩的衰减控制在合理范围内，不会出现低速段扭矩不足导致的负载堵转问题。

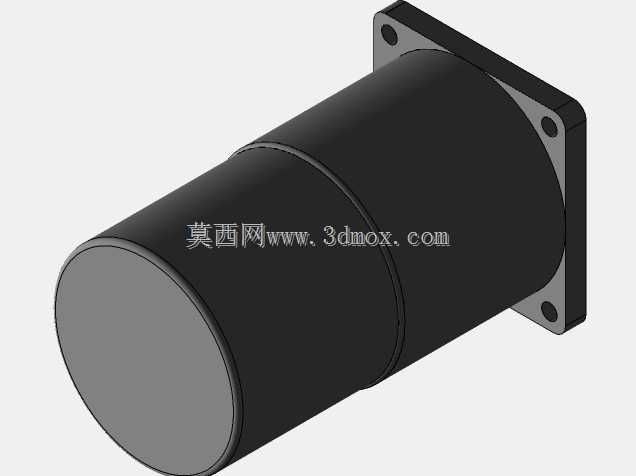

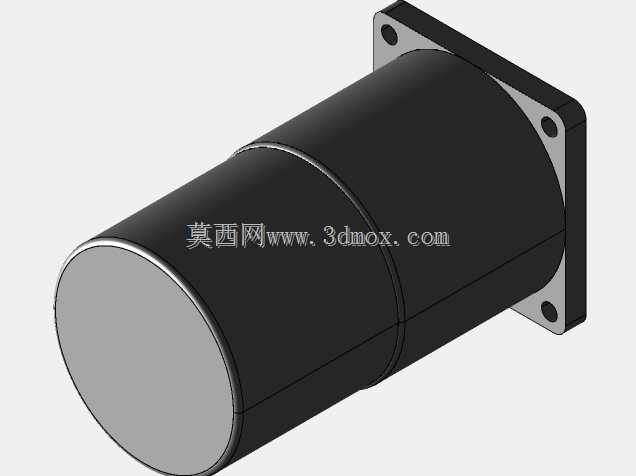

　　从三维建模的角度来看，这个模型完整还原了电机的外部安装特征，包括法兰安装孔的位置、输出轴的伸出长度、壳体的分段台阶结构、接线盒的外形轮廓，在做设备整体装配设计时，可以直接把这个模型导入装配体中做干涉检查，提前验证安装位的空间是否足够，走线位置是否和其他部件产生冲突，避免实际装配时才发现安装空间不足的问题。模型的外形尺寸完全按照实物的安装尺寸绘制，安装止口、轴径、孔位这些关键配合尺寸的精度都能满足结构设计的选型校验需求，不需要设计师再手动测绘实物来绘制模型，能节省大量的前期建模时间。
