三相卧式齿轮减速电机1/2HP款结构设计

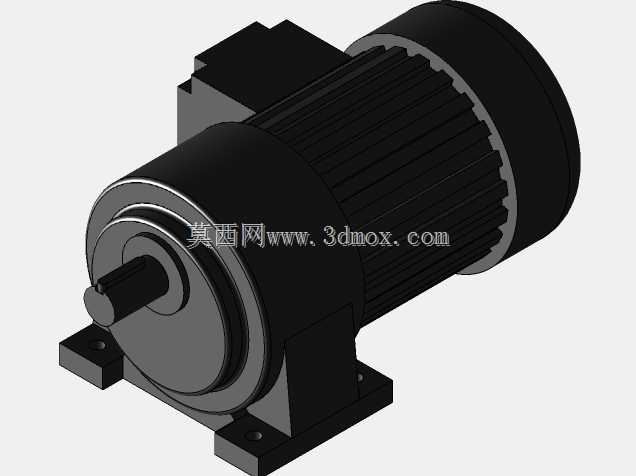

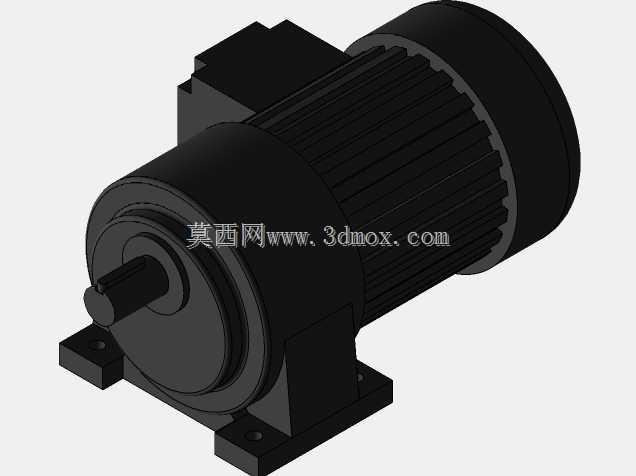

　　这款齿轮减速电机的结构设计，核心围绕中小功率工业传动场景的实际安装与使用需求展开，输出轴端的减速箱体与电机本体采用一体化卧式安装结构，底部预留的两个带安装孔的支脚，可直接通过螺栓固定在设备安装基座上，安装时需注意输出轴中心高与配套传动部件的中心高对齐，避免径向力额外加载在输出轴轴承上，缩短轴承使用寿命。从实际应用场景来看，这类1/2HP功率的三相齿轮减速电机，常被用在小型输送线的驱动端、包装设备的进料机构、小型自动化专机的回转传动部位，适配220V与380V双电压三相供电场景，4极电机的额定转速在1400转左右，搭配减速箱的齿轮组减速后，可输出低转速大扭矩的动力，满足低速重载的传动需求，相比直连普通电机加外置减速机构的方案，

　　一体化结构的安装占用空间更小，传动链更短，传动效率损失也更低。设计过程中，电机本体的散热筋采用轴向直肋结构，沿电机外壳圆周均匀分布，这种结构一方面可以在电机运行时增加外壳与空气的接触面积，提升自然对流散热的效率，另一方面直肋结构的模具成型难度更低，外壳铸造时的成品率更高，同时轴向的筋条方向与电机安装后的气流方向一致，不会额外增加设备运行时的风阻噪音。输出端的减速箱采用铸铁材质的壳体，内部的齿轮组采用平行轴布置结构，齿轮啮合的侧隙按照通用工业传动的精度要求预留，既可以保证传动过程的顺畅，不会出现卡滞问题，也能避免侧隙过大导致的传动反向间隙超差，影响需要正反转切换的使用场景。输出轴采用标准圆柱轴伸，带键槽结构，可直接配套联轴器、链轮、

　　同步带轮等传动件，轴伸的长度与直径尺寸按照通用功率等级的标准尺寸设计，方便用户直接替换同参数的老旧设备电机，不需要额外修改安装接口。接线盒布置在电机本体的顶部侧方，接线口预留标准的电缆密封接头安装螺纹，现场接线时可以直接穿入电缆完成接线，不需要额外改造接线部位，接线盒内部的接线端子按照三相电机的标准接线方式布置，支持星形与三角形两种接线方式切换，适配不同的供电电压场景。安装边界方面，电机本体的外径、减速箱的轴向长度、底部安装支脚的孔距都按照同功率等级减速电机的通用安装尺寸设计，支脚的安装孔采用长圆孔设计，允许安装时存在小范围的位置偏差，降低现场安装的对位难度，输出轴的端面到减速箱安装面的距离也预留了足够的传动件安装空间，

　　不会出现传动件与箱体干涉的问题。在结构细节处理上，电机端盖与减速箱的连接部位采用止口定位结构，装配时可以保证电机轴与减速箱输入轴的同轴度，避免装配不同心导致的齿轮偏磨、轴承发热等问题，两端的轴承部位都预留了润滑脂的加注通道，长期运行后可以在线补充润滑脂，不需要完全拆解设备就能完成日常维护。这类齿轮减速电机的设计没有追求过高的参数冗余，而是在满足通用工业场景使用需求的前提下，尽可能优化结构的通用性与安装便利性，让选型用户可以快速完成安装调试，减少现场改造的工作量，同时一体化的结构也减少了外接部件的松动风险，提升长期运行的可靠性。
