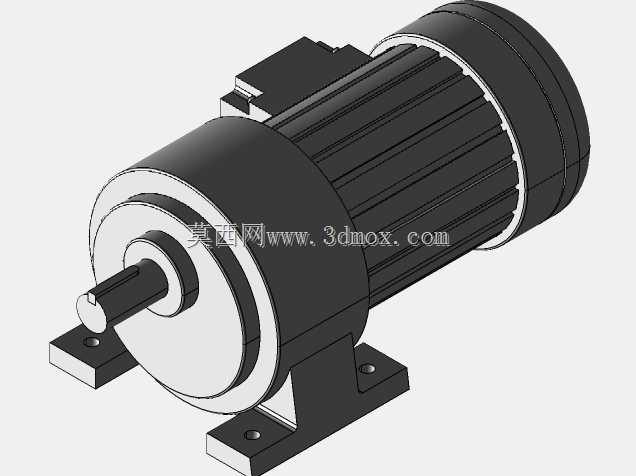

三相卧式齿轮减速电机结构设计

　　这款集成减速结构的齿轮电机，常被应用在自动化生产线输送段、小型包装设备驱动端、食品加工流水线传动单元这类对输出扭矩有明确要求、安装空间相对紧凑的工况场景里，区别于普通直驱电机，它通过内置的齿轮减速级把电机本体的高转速低扭矩输出，转化为适配负载端需求的低转速高扭矩动力，能省去设备端额外搭配减速机构的安装空间与装配工序。从结构设计逻辑来看，电机本体部分采用了封闭风冷的壳体结构，外壳的轴向散热筋沿着筒体圆周均匀排布，既能够提升壳体的结构刚性，避免长周期运行下的筒体形变，也能增大散热面积，配合后端的风罩结构带走连续运行产生的热量，适配多数车间常温下的连续运行需求。前端的减速箱部分和电机端盖采用一体化定位止口装配，

　　保证电机输出轴和减速箱输入齿轮的同轴度，减少齿轮啮合过程中的偏载磨损，延长齿轮组的使用寿命。输出轴采用单伸端平键连接结构，轴伸端的直径、键槽尺寸都匹配常规通用的联轴器、链轮安装标准，不需要额外做轴头改造就能直接对接多数常规传动负载。安装底座采用卧式脚座安装结构，两个安装脚和减速箱、电机壳体的连接位置做了加强筋过渡，脚座上的长条形安装孔预留了一定的安装调整余量，现场安装时可以小幅调整电机的轴向位置，方便张紧配套的链轮或者皮带，不需要额外加工调整垫片。从安装边界来看，整机的轴向总长度控制在适配多数小型设备机架的安装尺寸范围内，筒体的最大外径不会和周边的机架型材、护罩结构产生干涉，接线盒布置在电机筒体的侧上方，

　　接线口的朝向可以根据现场布线需求调整角度，避免走线和周边结构产生磕碰。在实际选型适配过程中，这类5HP功率等级的三相齿轮电机，适配220V和380V两种常见的工业供电电压，4极的电机极数搭配减速齿轮组后，输出转速覆盖了多数常规输送、回转类负载的常用转速区间，不需要额外搭配变频调速就能满足很多定速运行设备的动力需求。设计过程中对齿轮组的润滑结构做了针对性优化，减速箱内部的储油腔容积匹配齿轮组的甩油润滑需求，运行时齿轮可以把润滑油带到各个啮合齿面，不需要额外配置强制润滑结构，降低了后期的维护成本。输出轴端的密封结构采用双唇口油封，既能避免减速箱内的润滑油渗漏，也能阻挡车间环境里的粉尘、水汽进入减速箱内部，适配多粉尘、

　　轻微潮湿的生产车间环境。电机的后端盖位置预留了可选的刹车模块安装位，如果设备需要快速停机、防止负载滑移的工况，可以直接在后端加装失电刹车模块，不需要改动电机的主体安装结构，拓展性较强。在三维建模过程中，各个部件的装配关系都按照实际生产的装配公差做了对应约束，安装孔的位置度、轴和轴承的配合公差、齿轮的啮合侧隙都参考了行业通用的设计规范，不管是用来做设备布局的干涉检查，还是拆解参考做同类型电机的结构改型，都能直接复用相关的结构尺寸参考。脚座的安装面做了平面度的结构设计要求，保证安装时电机和机架安装面可以充分贴合，避免运行过程中因为安装面不平整产生的额外振动，降低整机的运行噪音。接线盒内部的接线端子排布预留了足够的接线空间，方便现场电工完成电源线的接驳，接线盒盖的密封垫结构也能满足常规的防护等级要求，避免清扫设备时的溅水进入接线腔造成短路故障。
