双动式HC1系列FA型气缸结构设计

　　这款双动式气动执行元件，是气动回路里最常用的直线动力输出部件，日常在自动化装配线、工装夹具、非标专机、包装输送设备里都能见到它的身影，主要负责完成直线推压、顶升、夹紧、工位移位这类需要直线往复出力的动作，相比电动推杆和液压油缸，它的响应速度更快，介质取之不尽用之不竭，不会出现油污泄漏污染生产现场的问题，在电子装配、食品包装这类对现场洁净度有要求的场景里适配性极强。

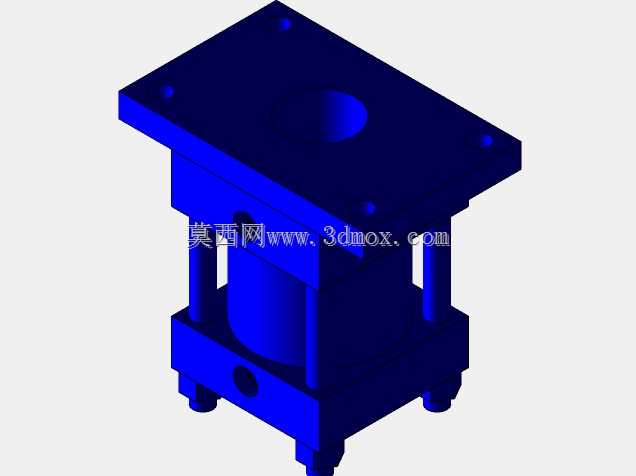

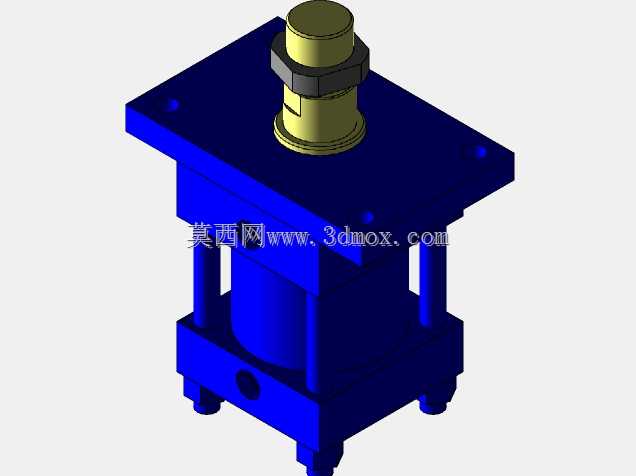

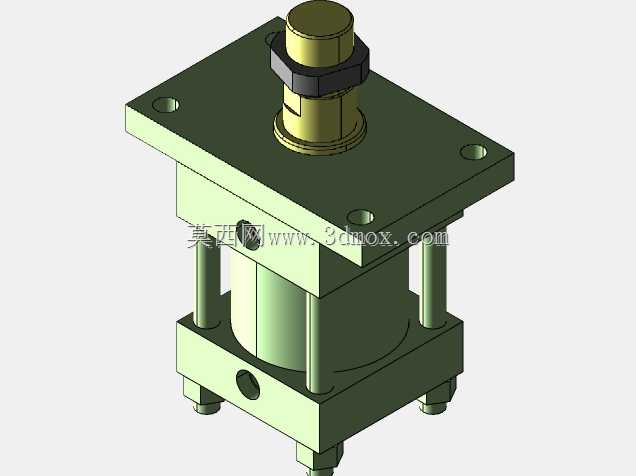

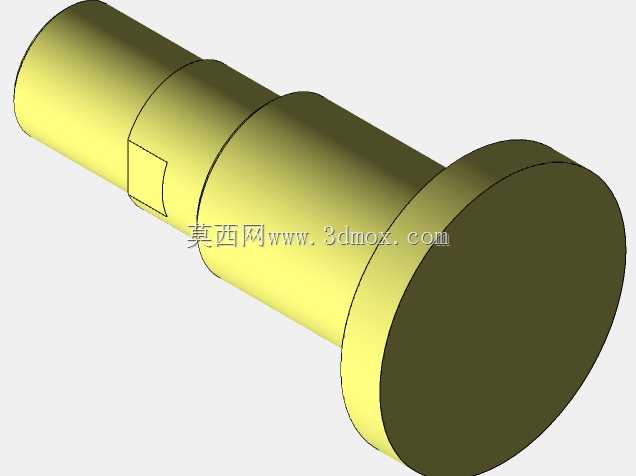

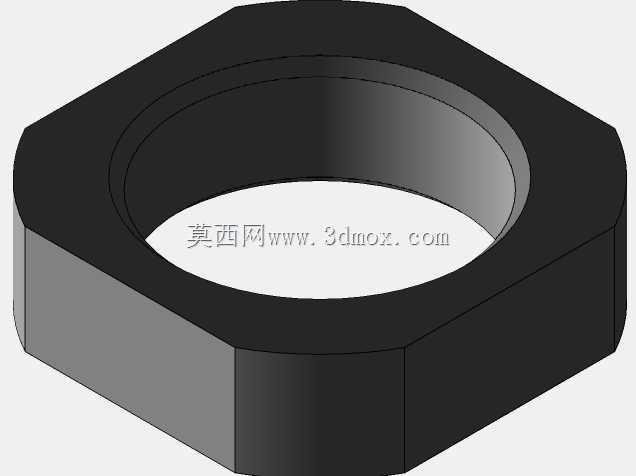

　　从结构设计来看，这款气缸采用的是FA型前法兰安装形式，前端的方形安装法兰直接和设备安装面贴合锁付，安装定位精度更高，出力方向和安装面的垂直度更容易保证，不会出现侧装带来的杆部偏磨问题。整体采用四柱导向结构，四根导柱连接前后端盖，把缸筒牢牢夹持在中间，相比普通拉杆气缸，这种结构的抗侧向力能力更强，哪怕活塞杆端承受一定的偏载，也不会出现活塞卡滞、杆部密封过早磨损的问题，适合在有侧向负载的顶升、压装工位使用。活塞杆顶端预留了外螺纹和锁紧螺母，方便用户根据实际需求安装各类连接附件，不管是浮动接头、压头还是连接叉，都可以通过螺纹直接锁付，锁紧螺母可以在调整好安装位置后锁死，避免设备运行过程中连接件松动移位。缸体侧面预留了进出气接口，两个气口分别对应活塞的伸出和缩回腔，接入换向阀之后就可以通过压缩空气的进出推动活塞完成往复动作，双动结构的设计让它的伸出和缩回动作都可以通过气压驱动，不需要依靠弹簧复位，行程可以做的更长，出力也更稳定，不会出现弹簧复位类气缸弹簧疲劳后出力衰减的问题。

　　做结构设计选型的时候，首先要确认安装边界，这款气缸的前端法兰是方形结构，四个角预留了安装沉孔，锁付的时候螺丝从法兰正面穿入拧入设备安装板的螺纹孔里，安装板的开孔尺寸要和活塞杆的活动范围匹配，预留足够的避让空间，避免活塞杆伸出缩回的时候和安装板产生刮擦。活塞杆的直径和缸径是匹配选型的，选型的时候要先计算工位需要的实际出力，结合现场的供气压力，反推需要的缸径大小，不要选的过小导致出力不足推不动负载，也不要选的过大造成气源浪费和安装空间占用过多。导柱的长度和气缸行程直接相关，设计的时候要保证活塞走到行程两端极限位置的时候，导柱依然有足够的支撑长度，不会出现导柱脱出端盖导向孔的问题，端盖和导柱配合的位置都加装了导向套，减少导柱往复运动的磨损，延长整体使用寿命。

　　密封结构的设计上，活塞和缸筒之间采用了双向活塞密封，保证前后腔的气压不会窜气，端盖和活塞杆配合的位置装了杆密封和防尘圈，既可以防止缸内的压缩空气泄漏，又可以阻挡外界的灰尘、切屑、杂物进入缸筒内部，避免划伤缸壁和密封件，在粉尘较多的冲压、机加工上下料工位使用的时候，也能保证长期运行的稳定性。进出气接口的位置设计在缸筒侧面中下部，接气管的时候不会和前端法兰的安装螺丝产生干涉，气管走线可以顺着缸体侧面排布，整体更整洁，不会因为设备运行拉扯到气管导致漏气。

　　实际做三维建模的时候，所有配合面的公差都要提前考虑，比如导柱和端盖导向套的配合采用间隙配合，保证滑动顺畅不会卡滞，法兰安装面和活塞杆轴线的垂直度公差要控制在合理范围内，避免安装之后活塞杆出现别劲的问题。所有的棱角位置都做了倒角处理，既可以去除加工毛刺，安装的时候也不会划伤操作人员的手，锁紧螺母和活塞杆的螺纹配合要预留足够的啮合长度，保证负载连接的可靠性。这类气缸在日常设备维护的时候，只需要定期检查气源的干燥度，及时更换过滤杯的滤芯，避免带水的压缩空气进入缸筒加速密封老化，就可以实现很长的无故障运行周期，是自动化设备里可靠性非常高的动力执行部件。
