按压式压电发电装置结构设计方案

　　这款压电发电装置面向低功耗微电子产品的自供电场景设计，可嵌入无线开关、小型传感节点、便携低功耗数码配件等产品内部，替代一次性纽扣电池，解决小型电子设备换电维护成本高、废旧电池污染的问题，尤其适合部署在人员频繁触按的公共设施传感终端、户外低功耗监测节点这类难以频繁更换电源的使用场景。

　　装置核心功能是通过外部按压力的输入，驱动内部压电陶瓷片产生形变，依托压电材料的正压电效应将机械能转化为可利用的电能，输出的电能经过后端整流稳压电路处理后，可直接为低功耗芯片、无线发射模块提供瞬时工作电源，无需外接持续供电线路。整套结构采用同轴按压的布局逻辑，外部按压载荷通过柱塞部件垂直传递到压电陶瓷片表面，避免侧向分力造成压电片受力不均碎裂，柱塞与外壳之间预留0.1mm的滑动配合间隙，既保证按压动作顺畅无卡滞，也能控制柱塞的径向窜动幅度，保证每次按压的力传递路径一致。

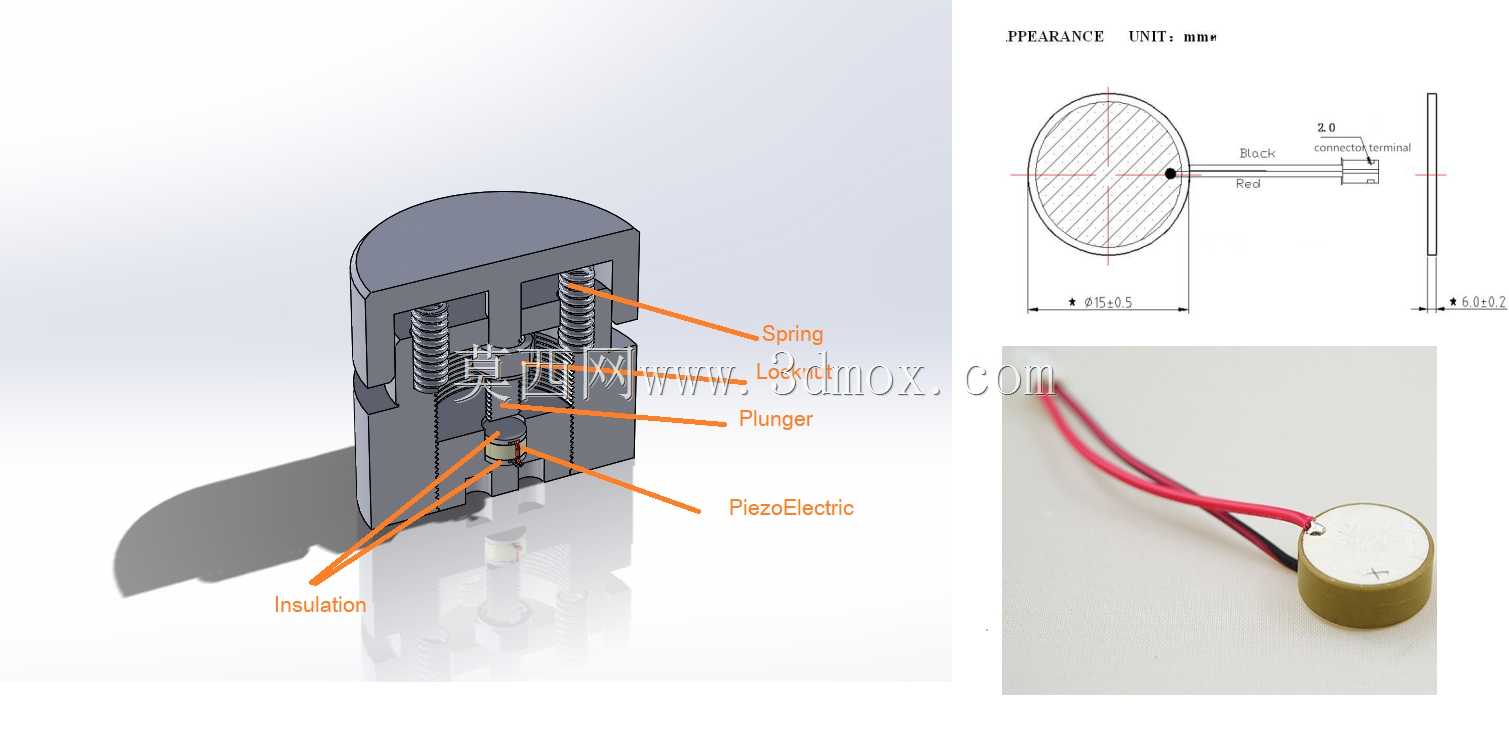

　　弹性复位部件采用对称布置的圆柱螺旋压缩弹簧，安装在柱塞与外壳上端盖之间的定位槽内，弹簧的预压缩量设置为1.2mm，保证外部按压力消失后，柱塞能在0.2s内复位到初始位置，为下一次按压发电做好准备，弹簧的刚度经过匹配计算，既不会因为刚度过大导致按压力度过高影响操作手感，也不会因为刚度过小出现复位滞后、连续按压时动作重叠的问题。绝缘结构是这套装置的设计重点，由于压电陶瓷片在发电过程中会产生瞬时电压，柱塞、金属外壳与压电陶瓷片的接触位置都设置了绝缘隔离层，阻断电流向金属结构件传导的路径，避免使用者接触装置外壳时产生触电感，绝缘材料选用耐反复挤压的聚四氟乙烯薄片，厚度控制在0.2mm，既保证绝缘可靠性，也不会因为绝缘层过厚损耗按压行程、降低能量转换效率。

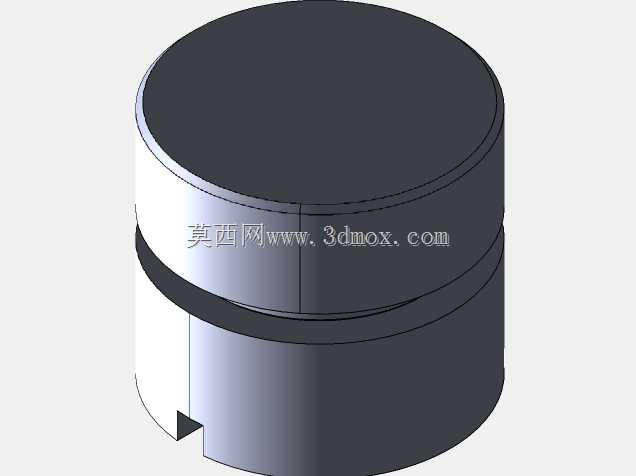

　　从安装边界来看，装置整体为圆柱形结构，主体外径为15.5mm，整体组装高度控制在12mm以内，外壳侧壁预留直径2mm的引线槽，压电片的正负极引出导线从该槽位穿出连接后端电路，安装时可直接嵌入直径16mm的预制安装孔内，外壳下端设置直径18mm的定位凸缘，凸缘厚度0.8mm，安装时凸缘贴合安装基面，限制装置的轴向窜动，无需额外设计复杂的固定结构即可完成装配。装置的按压行程设计为2mm，匹配常规按压类产品的操作行程习惯，使用者按动时的触感与普通轻触开关接近，不会产生明显的操作违和感。

　　结构设计过程中重点考虑了压电陶瓷片的受力均匀性，柱塞与压电片接触的端面做了平面度管控，平面度公差控制在0.02mm以内，避免局部应力集中导致压电片在反复按压过程中出现碎裂，压电片的支撑采用周边简支的结构形式，相比中心支撑的结构，能在相同按压行程下获得更大的压电片形变面积，提升单次按压的发电量。外壳采用分体式组装结构，分为上端盖与主体筒体两部分，两者通过卡扣连接，组装时依次放入弹簧、柱塞、绝缘层、压电陶瓷片后即可扣合上端盖完成装配，无需额外紧固件，组装工序简单，适合批量生产装配。

　　在实际应用中，这套装置可根据使用场景的发电量需求，调整内部压电陶瓷片的直径与厚度参数，也可通过叠加多片压电陶瓷片的方式提升单次按压的输出电能，适配不同功耗等级的微电子产品供电需求，结构的核心尺寸可根据安装空间的限制做等比例缩放，不会改变核心的力传递路径与发电逻辑。
