工业机器人配套可移动安装基座结构

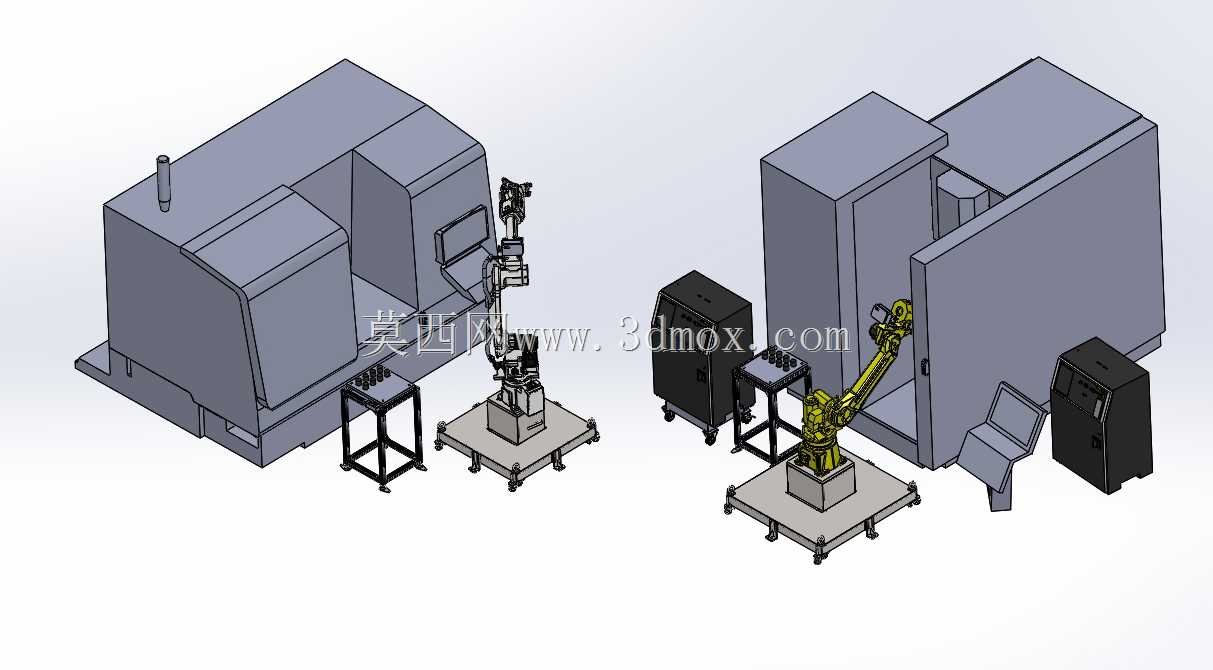

　　这套基座结构主要面向机加工产线的上下料工位适配需求，在离散制造的车间布局调整场景中，固定安装的工业机器人往往难以适配多台加工设备的轮流作业需求，而可移动的机器人底座恰好解决了这一痛点——当单台机器人需要服务多台数控加工中心、数控车床等设备时，无需反复拆解机器人的固定螺栓、重新校准零点，仅需通过底座的移动功能完成工位切换，大幅缩减产线换型的停机时间。从结构设计逻辑来看，底座主体采用框架式焊接钢结构作为承载主体，底部预留了脚轮安装位与可调支撑脚的安装接口，移动状态下依靠脚轮完成短距离转运，到位后通过可调支撑脚将整体抬升，让脚轮脱离地面，保证机器人作业过程中的整体刚性，避免作业时出现晃动影响重复定位精度。

　　底座的上安装面严格按照通用工业机器人的安装孔位标准进行布局，适配主流负载级别六轴机器人的安装需求，安装面的平面度公差控制在0.1mm以内，保证机器人安装后基准面的精度符合要求，不会因为底座的平面度误差导致机器人本体安装倾斜，进而影响末端的轨迹精度。在安装边界的考量上，底座的整体外轮廓尺寸控制在1200mm见方以内，高度控制在300mm上下，既保证了足够的配重安装空间来抵消机器人高速运动时的倾覆力矩，又不会因为底座尺寸过大导致在机床周边的狭窄通道内移动受阻，底座的侧面预留了电气走线槽与气路管路的固定位，机器人的动力线缆、信号线缆以及末端执行器的气路管线都可以通过底座内部的走线空间完成排布，避免移动过程中管线被拉扯、剐蹭。

　　从实际应用的角度出发，这类移动底座还兼顾了电控柜的集成安装空间，部分版本的底座侧边预留了小型电控柜的安装位，可以将机器人的控制器、IO模块等元件集成在底座周边，进一步减少整套设备的占地面积，不需要额外在车间地面布置电控柜的安装位置。在结构强度校核层面，底座的框架主梁采用标准矩形钢管焊接而成，焊接后进行整体去应力退火处理，避免长期使用过程中出现焊接应力释放导致的底座变形，上安装板采用加厚钢板加工，安装孔位采用镗孔加工保证孔位精度，确保机器人安装螺栓的配合精度符合要求。底部的可调支撑脚采用大直径承重脚杯，单脚承重不低于1吨，四个脚杯配合可以承受总负载5吨以上的倾覆力矩，满足中负载工业机器人在满负载、全速度运行下的稳定性要求，

　　不会出现侧翻风险。在产线布局中，这类移动底座可以配合地面的定位销套使用，当底座移动到指定工位后，通过底座上预留的定位孔与地面预埋的定位销配合，快速完成底座的位置校准，不需要每次移动后都重新标定机器人的坐标系，大幅提升工位切换的效率，尤其适合多品种小批量的柔性生产场景，能够让单台机器人覆盖更多的加工工位，提升设备的利用率，减少产线的设备投入成本。底座的底部还预留了叉车孔位，当需要跨车间转运整套机器人设备时，可以直接通过叉车叉取底座完成转运，不需要额外制作转运工装，进一步提升了设备的转场便利性。
