每小时40立方处理量圆形循环澄清池结构

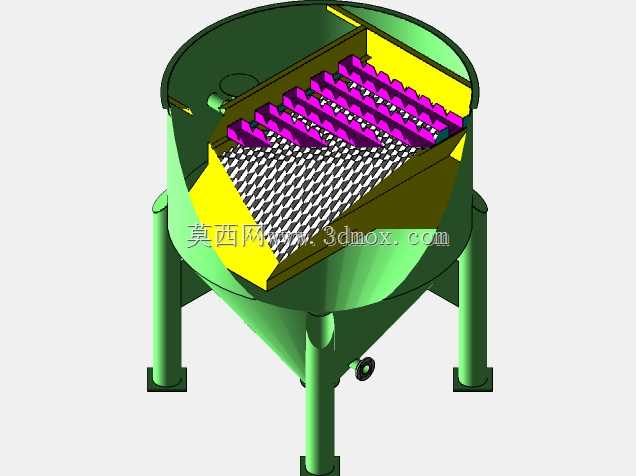

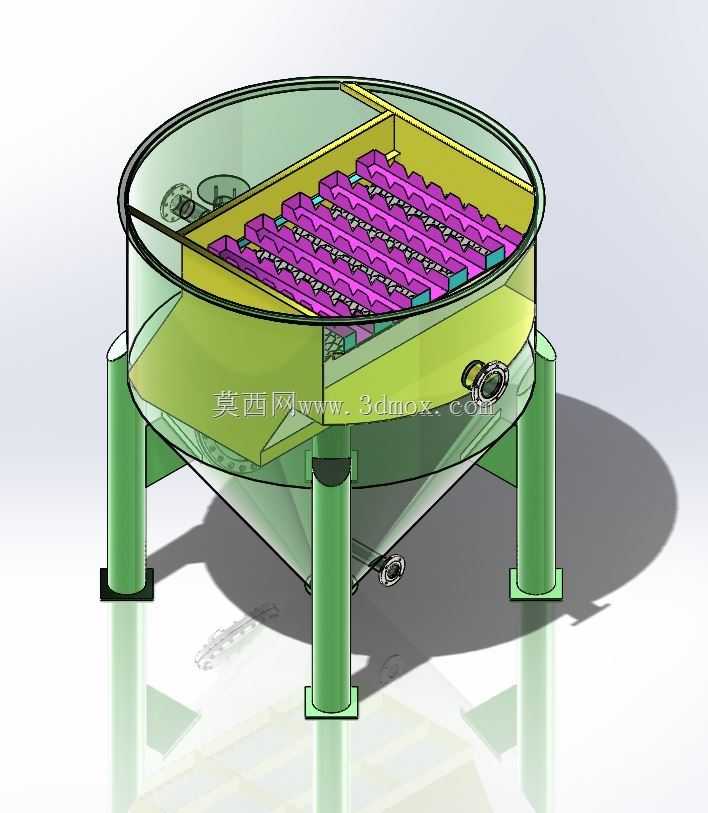

　　大幅缩短固体颗粒的沉降距离，提升单位池容的沉降效率，相比无填料的澄清池，相同处理量下占地能缩减40%以上。进水端的导流结构设计在池体下部，原水与混凝药剂充分混合后沿导流区进入池体下部，在上升流的过程中，絮体颗粒逐步碰撞长大，在斜板区完成固液分离，上清液沿斜板间隙上升到池顶的集水堰，均匀收集后进入后续过滤工段，沉降的污泥一部分在圆锥底浓缩后定期排出，一部分通过池内的水力循环结构回流到混凝区，作为絮凝晶核提升混凝效果，减少药剂投加量。从安装边界来看，设备采用三支均布的支腿支撑，支腿底部设置方形安装脚板，安装时需要在土建基础上预留对应位置的预埋钢板，通过螺栓固定或者焊接连接，安装时要校核池体的水平度，避免因倾斜导致斜板区水流分布不均，在市政给水厂、中小型工业污水处理站的预处理工段，循环澄清池是承担原水混凝沉降、固液分离的核心单元设备，区别于传统平流式沉淀池的大占地短板，这款圆形结构的循环澄清池更适配场地紧凑的中小型水处理项目，单台额定处理容量可达40m³/h，能满足日处理量近千吨规模的水处理线运行需求。从结构设计逻辑来看，设备整体采用圆柱筒体加圆锥底的立式布局，这种构型首先是利用圆形截面的水力对称性，避免池内出现水流短流、死角区，圆锥段的锥角经过水力计算校核，能让沉降下来的污泥依靠自重沿锥壁滑向底部排泥口，不需要额外设置大范围的刮泥机构，降低设备运行的动部件故障率。池体内部设置的多组斜板填料区是核心功能结构，斜板按照特定倾角排布，利用浅池沉降原理，

　　影响沉降效果。池体侧壁设置的两个检修人孔，分别位于筒体段和圆锥段，分别对应内部斜板填料检修、底部排泥口疏通的作业需求，日常运行时人孔采用法兰密封结构，避免漏水漏气。池顶设置的防护栏结构，满足巡检人员的安全作业要求，顶部预留的排气口可以排出池内裹挟的空气，避免气团扰动影响沉降层稳定。设计过程中需要重点校核几个关键点：一是斜板的间距和倾角，既要保证沉降效率，也要避免斜板间隙被污泥堵塞，通常倾角设置在55到60度之间，让沉降在斜板上的污泥能自行滑落；二是上升流速的控制，40m³/h处理量对应的池体直径经过计算，将上升流速控制在1.2到1.5mm/s的区间，既保证处理效率，也不会因为流速过高冲起已经沉降的絮体；三是支腿的承重校核，

　　要考虑池体满水运行时的总重量，包括水体、填料、钢结构本体的荷载，保证支腿的强度和刚度，避免满水时出现结构变形。在实际应用场景中，这款设备既可以用于地表水净化的混凝沉淀工段，去除原水中的悬浮物、胶体杂质，也可以用于工业废水的预处理，比如食品加工废水、选矿废水的悬浮物去除，还可以用于循环水系统的旁滤处理，降低循环水的浊度，减少后续过滤单元的负荷。相比传统的混凝土结构澄清池，这款钢结构一体化的澄清池可以在工厂完成预制加工，现场只需要完成管道对接和基础固定，安装周期能缩短70%以上，而且钢结构的密封性更好，不会出现混凝土池体的渗漏问题，尤其适合工期紧张、场地受限的改扩建水处理项目。池体内部的斜板采用模块化安装设计，后期如果出现填料老化、

　　损坏，可以单块拆卸更换，不需要整体清空池体进行大规模维修，降低运维成本。底部的排泥口设置在圆锥段的最底端，配合电动排泥阀可以实现自动定时排泥，根据进水的悬浮物浓度调整排泥周期，保证池内污泥层的厚度稳定在合理区间，避免污泥层过高挤占沉降区的有效容积，影响出水水质。在建模过程中，对池壁的厚度、支腿的型材规格、斜板的排布间距都做了1:1的参数化还原，结构工程师可以直接基于这个模型调整处理量参数，快速衍生出不同规格的同类型澄清池模型，也可以直接提取构件的尺寸用于生产下料，减少重复建模的工作量。需要注意的是，这类澄清池的进水管道需要设置管道混合器，保证混凝药剂和原水在进入池体前充分混合，否则会因为混合不充分导致絮体形成效果差，直接影响出水的浊度指标；另外池体的出水堰需要做水平度校核，保证集水均匀，避免局部流速过大带出絮体。
