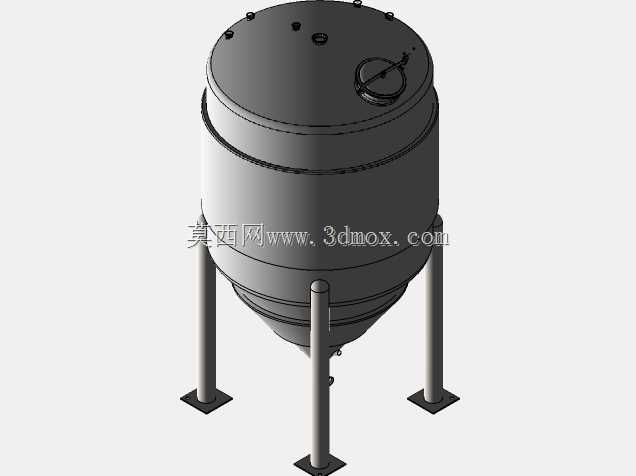

SS304材质5立方带夹套锥形储料罐体

　　在食品加工、精细化工、生物制药等对物料暂存、温控处理有要求的生产场景中，带夹套结构的锥形罐体是应用频次极高的静置类工艺设备，这类设备既承担物料中转存储的基础功能，也可通过夹套层的介质循环完成物料的保温、冷却或是预热工序，适配从常温到中低温区间的工艺处理需求。这款5立方容积的锥形罐体整体采用SS304不锈钢材质打造，接触物料的内壁做镜面抛光处理，避免物料残留挂壁，降低清洁维护的工作量，夹套外层则做亚光喷砂处理，兼顾外观整洁度与现场使用的抗污耐刮性能。罐体上部为标准立式圆筒结构，顶部配置快开式人孔与多个工艺接口，可分别接入进料管、呼吸阀、温度检测探头、清洗喷淋装置等配套组件，人孔采用快开压环结构，无需额外工具即可快速开启，

　　方便人员进入内部检修或是完成清洁作业。下部采用60度锥角的锥形底设计，该角度经过多场景物料流动性验证，无论是流动性较好的液态物料，还是带有一定固相含量的混悬物料，都能依靠自重完成完全排料，不会在罐底形成积料死角，锥底最底端配置出料接口，可对接隔膜泵、螺杆泵等输送设备完成物料转序。夹套层环绕整个圆筒段与锥段的外壁，预留上下两个介质循环接口，可根据工艺需求通入冷却水、冷冻盐水或是热水，通过壁面热交换完成罐内物料的温度调控，夹套外部按照压力容器设计规范设置多道加强圈，避免介质充入后夹套出现变形失稳问题，同时在夹套最低处设置排污口，方便定期排出夹套内积存的锈渣、水垢等杂质。支撑结构采用三根等角度分布的圆柱支腿，支腿底部带方形安装底板，

　　底板上预留螺栓固定孔，可直接通过膨胀螺栓固定在混凝土地面或是设备钢平台上，支腿与罐体连接处采用加强筋板焊接，保证满料状态下的结构稳定性，支腿高度预留足够的锥底出料操作空间，方便在出料口处安装阀门、视镜或是输送管道对接组件。建模过程中严格按照钢制常压容器的设计规范做结构校验，所有焊缝位置都预留合理的焊接收缩余量，法兰接口的尺寸、螺栓孔分布都匹配行业通用标准，避免后续现场安装出现对接错位问题。罐体顶部的接口位置排布充分考虑现场管道走线的合理性，不同功能的接口保持足够的操作间距，不会出现阀门、管件安装后互相干涉的问题，人孔的开启方向也预留足够的操作空间，方便现场人员操作。从安装边界来看，该罐体整体占地直径约1.8米，

　　支腿安装中心圆直径约1.6米，安装时需要在周边预留至少0.8米的操作检修通道，顶部需要预留1.2米以上的空间满足人孔开启、管道安装的操作需求，整体总高度约3.2米，适配常规层高的生产车间安装使用。在实际工况使用中，这类夹套锥形罐常作为配料工序的暂存罐、发酵工序的种子罐、或是成品物料的缓存罐使用，相比平底储罐，锥形底的排料优势能大幅减少物料残留，降低物料损耗，夹套结构的集成设计也无需额外在罐内加装换热组件，减少了罐内的结构死角，更适合对卫生等级有要求的生产场景。建模时对所有钣金折弯、焊接坡口、法兰密封面的细节都做了还原，结构件之间的连接逻辑完全符合实际加工工艺，不存在无法落地的理想化结构，可直接作为同规格罐体设计的参考模型，也可用于生产线布局规划时的占位模型使用，帮助设计人员提前核验设备安装空间、管道对接路径的合理性。
