立式承压介质过滤罐体结构设计

　　在市政给水深度处理、工业循环水旁滤、化工工艺介质除杂、中水回用预处理等场景中，这类立式承压介质过滤设备是核心的固液分离单元，承担着截留流体中悬浮杂质、胶体颗粒、絮体沉积物的作用，保障后续工艺段的进水浊度、杂质含量符合运行要求。不同于敞开式过滤构筑物，该承压罐体可承受0.6MPa级别的工作压力，能直接接入带压供水管网，无需额外设置二次提升泵组，在场地受限的中小型水处理站、工业车间循环水系统中适配性极强。

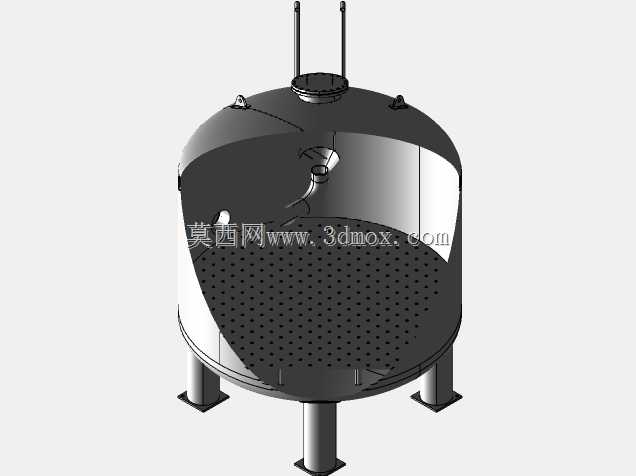

　　从结构设计逻辑来看，罐体采用标准椭圆封头搭配立式圆筒直段的承压结构，底部设置三根均布的支腿作为支撑，支腿与罐体下封头采用焊接连接并增设加强筋板，可满水工况下的整体结构稳定性，避免运行过程中出现罐体倾斜、焊缝应力集中开裂的问题。罐体顶部设置有人孔与排气接口，人孔用于设备初次装填滤料、后续检修更换滤料时人员进出，排气接口用于设备投运初期、反冲洗结束后排出罐内积存的空气，防止气阻影响过滤流道的通畅性。罐体内部设置多孔板滤板结构，滤板上均匀开设滤水帽安装孔，滤板下方为清水汇集腔，过滤后的清水通过滤水帽进入汇集腔后经出水口排出，这种布水结构可保证整个过滤截面的水流均匀分布，避免出现局部滤料板结、水流短路的问题。

　　设备的外形尺寸为直径2800mm、总高度1525mm，安装时需要预留顶部至少1200mm的操作空间，用于人孔开启、滤料装填作业，罐体周边需要预留不小于800mm的检修通道，满足阀门操作、管路维护的空间需求。罐体的接口方位可根据现场管路走向调整，进水口设置在上封头侧部，采用切线进水的方式，让进水沿罐体内壁形成旋流，避免进水直接冲刷滤层导致滤料层凹凸不平；出水口设置在下封头底部，反冲洗进水口、排污口分别对应设置在罐体下部与上部，匹配气水联合反冲洗的工艺需求，反冲洗时水流从底部进入，松动滤层并将截留的杂质从顶部排污口带出，恢复滤料的截污能力。

　　在三维建模过程中，需要重点关注承压部件的壁厚匹配，根据工作压力、材质腐蚀裕量计算筒体与封头的板材厚度，所有焊接接口处需要做倒角处理，保证焊接熔深满足承压要求；滤板的平面度公差需要控制在2mm/m以内，避免滤水帽安装后出现高度差导致布水不均；支腿的底板需要预留地脚螺栓安装孔，安装时通过地脚螺栓与基础固定，抵消反冲洗时水流冲击产生的动载荷。这类过滤设备可根据处理水质需求装填石英砂、无烟煤、活性炭、锰砂等不同滤料，适配不同的过滤精度要求，在工业水处理场景中可单台使用，也可多台并联组成处理机组，满足大流量处理需求。设备外部可根据安装环境做防腐涂层处理，户外安装时增设防雨防护罩，延长设备的整体使用寿命。
