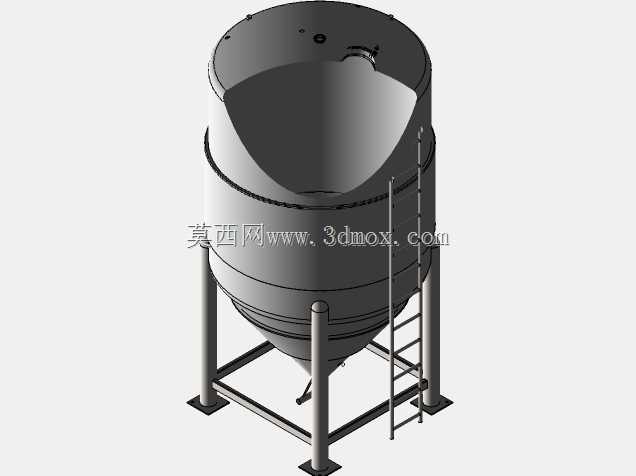

带夹套10立方不锈钢锥形储料罐体结构

　　在食品加工、精细化工、生物制药的物料暂存与温控处理工段，这类带夹套的锥形储料罐体是生产线中衔接上下游工序的核心静设备，不同于普通平底储槽，锥底结构从根源上解决了高粘度、易沉降物料的排空残留问题，配合外层夹套的温控结构，可在储料过程中同步完成物料的保温、冷却或是轻度升温作业，避免物料在暂存环节出现粘度骤变、结晶析出或是温降凝结的问题。从结构设计逻辑来看，罐体主体采用立式圆筒加锥底的组合形态，圆筒段作为主要储料容腔，10立方的有效容积匹配常规批次生产的物料周转量，既不会因容积过大导致物料长时间滞留影响品质，也不会因容积过小增加频繁转料的人工与能耗成本。锥段的锥角设计经过物料安息角校核，针对SS304材质接触的常规流体、膏状或是粉体物料，

　　选取的锥角可保证物料在重力作用下无架桥、无挂壁地从底部出料口排出，无需额外加装锥段振动器即可实现顺畅排料，减少了设备附属配件的维护点。外层夹套采用全包覆结构，覆盖圆筒段全部外壁与锥段的大部分区域，夹套与内筒之间预留均匀的流道间隙，可根据工艺需求通入冷却水、热水或是导热油，通过夹套内介质的循环流动，与内筒中的物料实现间接热交换，保证整罐物料的温度控制在工艺要求区间内，夹套外部设置的介质进出口位置经过流场模拟优化，避免出现介质流动死区，保证换热效率均匀。罐体的支撑结构采用三立柱加方形底框的设计，三根支腿沿圆筒段周向均匀分布，支腿上端与罐体外壁的加强圈焊接固定，下端连接方形框架式底座，底座与地面接触的位置预留地脚螺栓安装孔，

　　可直接通过膨胀螺栓与车间硬化地面固定，无需额外浇筑混凝土基础，降低安装施工的成本与周期；支腿的截面尺寸与壁厚经过载荷校核，可承受满罐物料的总重量加上夹套充液重量、风载与轻微地震载荷的组合作用，保证设备长期运行的结构稳定性。罐体顶部设置有人孔与工艺接管口，人孔尺寸满足检修人员进出罐体内部清理、检查的需求，工艺接管可根据实际使用场景对接进料管、呼吸阀、压力表、温度传感器等配件，实现储料过程的参数实时监测。罐体侧面直爬梯的设置，方便操作人员登顶进行顶部阀门操作、人孔开启与日常巡检，爬梯的踏步间距、扶手高度符合人机工程与安全规范要求，爬梯与罐壁的连接采用可拆卸式固定结构，方便后期维护更换。底部出料口设置在锥段最底端，可对接隔膜泵、

　　螺杆泵等输送设备，将罐内物料直接输送至下一工序，出料口附近设置的排污口可在设备清洗时将罐内残留的清洗液完全排出。从安装边界来看，这类立式罐体的安装占地仅为方形底座的投影面积，相比同容积的卧式储罐节省近60%的车间平面空间，适合车间布局紧凑的生产线使用；设备的总高度匹配常规车间的层高要求，顶部操作面与车间顶部的管线、行车预留足够的安全距离，不会出现安装干涉问题。建模过程中对所有焊接位置做了结构简化处理，保留了加强圈、支腿连接节点、爬梯固定点等关键受力结构的细节，可直接用于设备布局校核、支腿强度验算、夹套流道初步分析等设计工作，也可作为同类罐体设计的参考原型，根据实际工艺需求调整容积、夹套形式、接管位置等参数，快速衍生出不同规格的同类型设备结构。
