DN400规格带2寸注入管静态混合装置

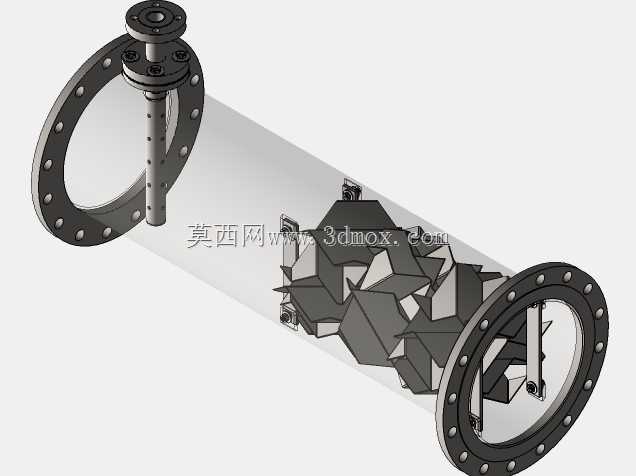

　　在化工流体输送、水处理药剂投加、食品饮料均质调配这类连续生产工况里，管道内的多股流体混合一直是影响工艺稳定性的核心环节，这款带2寸注入管的DN400静态混合装置，就是针对大管径管线的在线混合需求设计的，不需要额外配置搅拌动力部件，完全依托流体自身在管线内的流动完成混合过程，能大幅降低连续生产的设备运维成本与动力消耗。从结构设计来看，装置主体采用直通式法兰连接结构，两端法兰匹配DN400管径的标准管法兰安装尺寸，安装时直接对接同管径的工艺管线即可，不需要额外做变径调整，能有效减少管线改造的工作量，也能避免变径带来的流体压损异常问题。侧部设置的2寸注入管，主要用于小流量助剂、药剂或者第二股待混合流体的注入，注入管延伸至管道中心区域，

　　管壁开设多组径向出液孔，能让注入的流体在进入主管道的第一时间就分散到主流体的流场核心区域，避免注入流体沿管壁流动造成的混合不均问题，注入管顶部同样采用法兰连接结构，方便和外部药剂输送管线对接，也便于后期拆卸清理注入孔的堵塞杂物。装置内部的混合单元采用交错排列的异形导流构件，没有运动部件，流体流经混合单元时，会被不断切割、分流、旋转、汇拢，原本分层流动的不同流体会在这个过程中完成径向的充分掺混，针对不同粘度的流体，混合单元的排布角度和切割间隙做了适配调整，SS316L的材质选型也能适配多数腐蚀性流体的输送场景，比如酸碱药剂投加、化工原料混合、食品级流体调配这类对材质耐蚀性有要求的工况都能适用。从安装边界来看，

　　整体长度控制在常规管道安装的预留空间范围内，不需要额外扩大管线安装间距，两端法兰的螺栓孔位匹配通用法兰标准，现场安装时只需要对齐法兰、加装密封垫片、拧紧螺栓即可完成装配，不需要做特殊的固定支撑，依托两端管线的支撑就能满足装置的固定要求。实际工况应用中，这类静态混合装置常被用在水处理工艺的混凝剂投加环节，大管径的输水管道中投加絮凝剂时，通过该装置能让药剂和原水在极短的管段距离内完成充分混合，保证后续絮凝沉淀的效果；在化工连续生产的管线中，也可用于两种不同原料的在线配比混合，不需要设置中间搅拌罐，能减少工艺环节的物料滞留，提升连续生产的效率；在食品加工的管线中，也可用于辅料和主料的在线均质调配，

　　SS316L的材质也能满足食品接触的卫生要求，内部无死角的结构设计也便于CIP清洗作业的开展。设计过程中重点考量了流体压损的控制，混合单元的导流角度经过流场仿真优化，在保证混合效率的前提下尽可能降低流体流经装置的压力损失，避免对整个管线的输送压力造成过大影响，同时内部构件和管道内壁采用满焊连接，没有突兀的凸起或者缝隙，避免流体长期滞留造成的结垢或者物料变质问题，注入管的插入深度经过计算，刚好处于主管道的流场紊流核心区，能最大化注入流体的初始分散效果，减少后续混合单元的工作负荷。针对大管径工况下的装置强度问题，两端法兰和筒体的连接部位做了加强处理，能承受管线输送过程中的压力波动，内部混合单元和筒壁的连接点也做了加强固定，避免长期受流体冲击出现构件移位或者脱落的问题，保证装置长期运行的结构稳定性。
