方管型材拐角圆角滚压成型加工装置

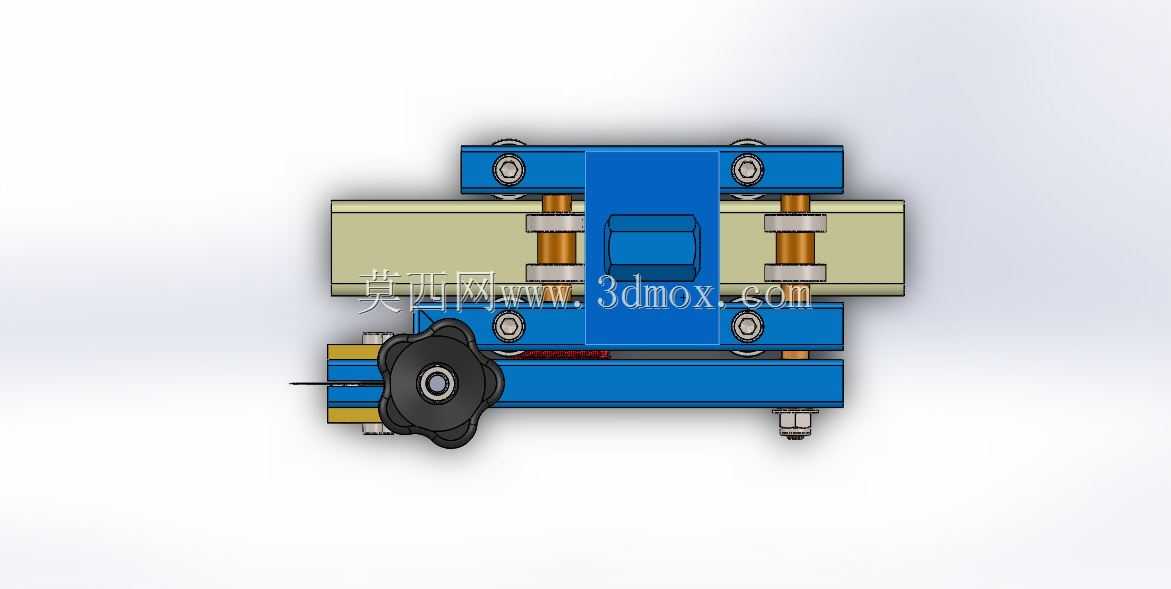

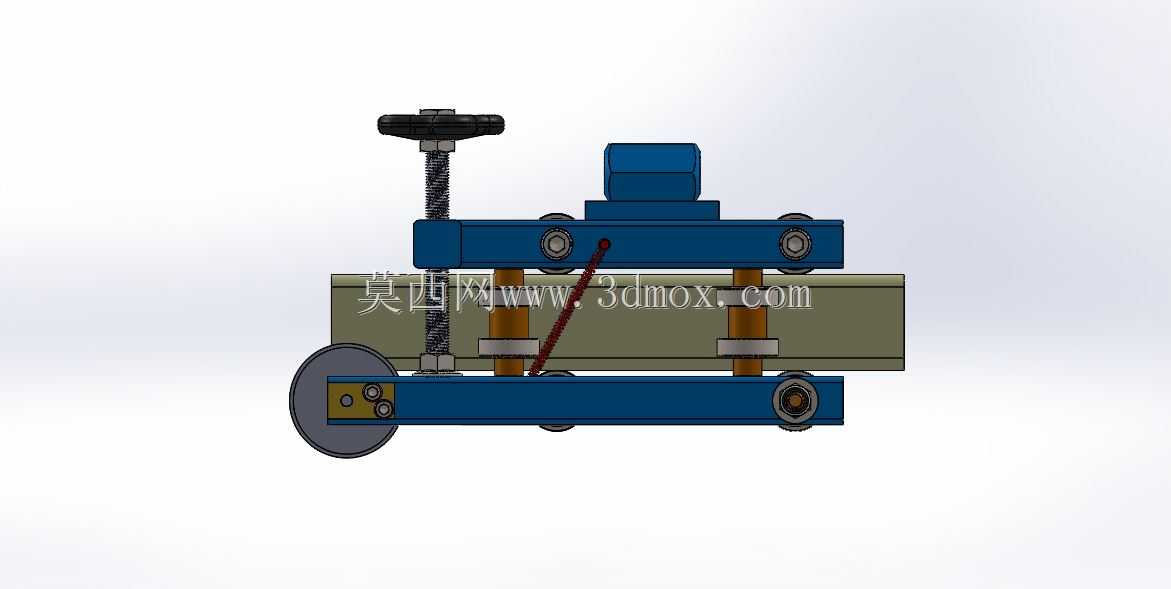

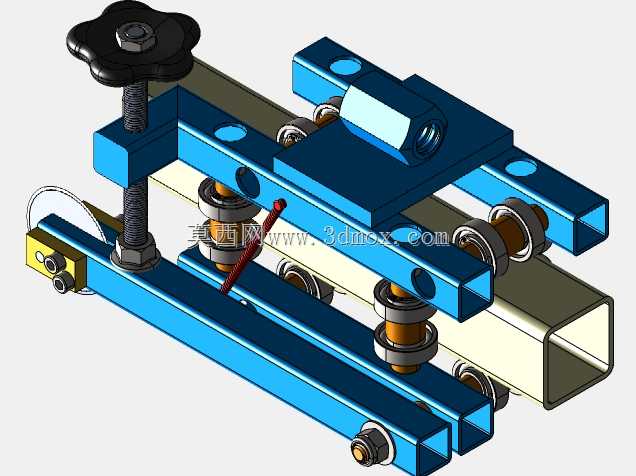

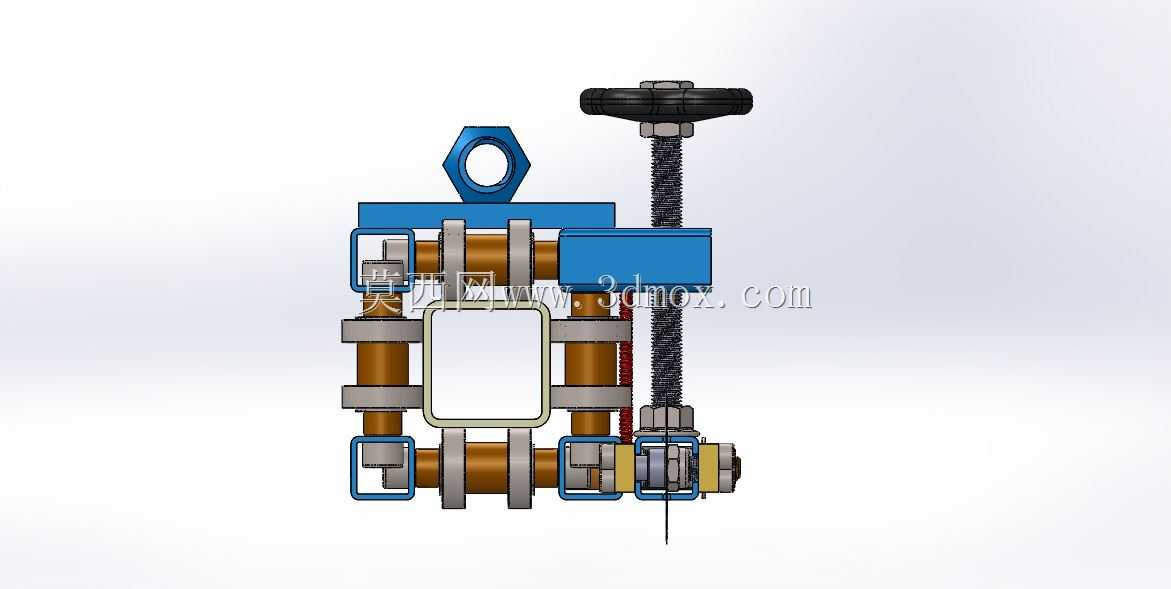

　　这套装置主要面向金属型材加工环节的边角处理工序，在护栏加工、框架结构制作、钣金型材预制的现场场景中，常遇到矩形管、方管类构件需要做拐角圆弧过渡的需求，传统采用砂轮打磨的方式不仅效率低下，且圆角一致性差、表面打磨痕迹重，后续还需要额外做抛光处理，而这套滚压式的圆角加工结构，能够直接在型材装配前完成连续的拐角圆角成型，加工出的圆弧面光滑均匀，无二次打磨的刀痕或磨痕，适配常规小规格薄壁方管、矩形管的端部及连续段拐角倒圆作业。从结构布局来看，装置采用双侧平行导向梁作为承载基础，上下布置的多组滚轮形成对型材的夹持导向通道，其中对应拐角位置的成型滚轮采用与目标圆角匹配的弧面轮廓，型材从导向通道内推送通过时，

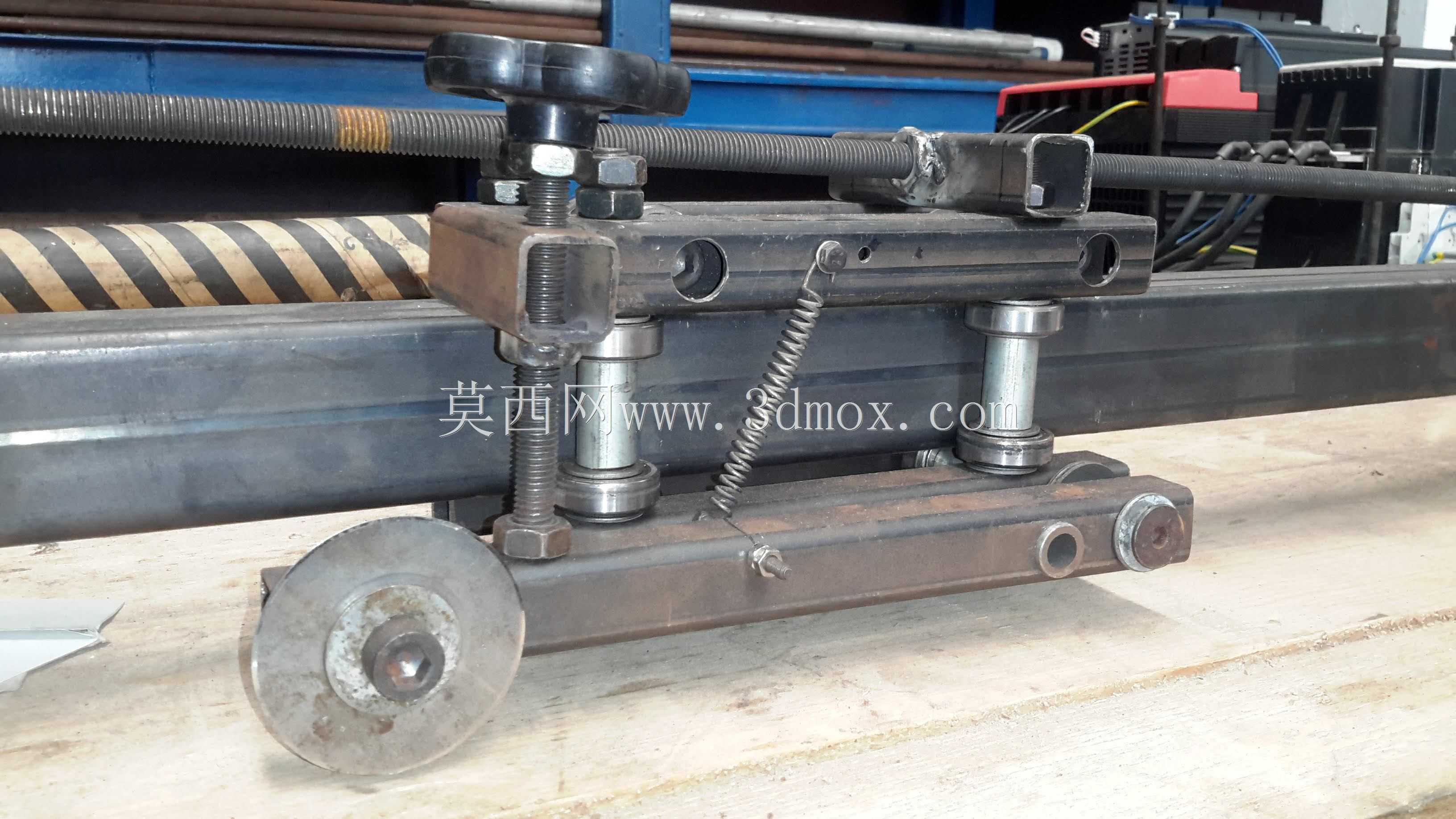

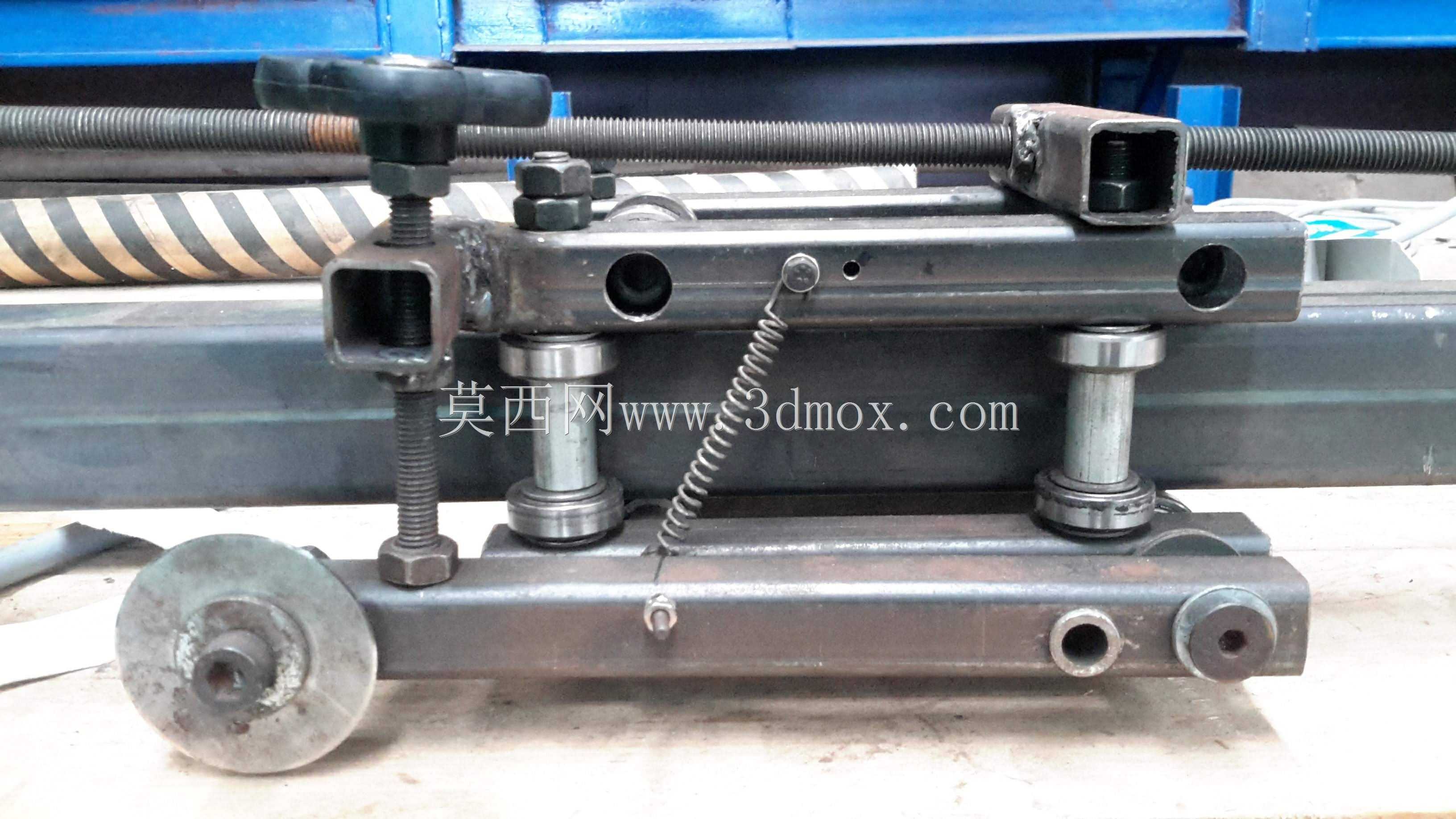

　　滚轮的滚压力直接作用在型材的直角棱边上，通过渐进的滚压形变让直角棱边形成均匀的圆弧过渡，避免了切削加工带来的材料损耗和毛刺问题。顶部的星形手轮连接调节螺杆，能够带动上侧的滚轮安装座沿导向梁的垂直方向调整位置，以此适配不同壁厚、不同截面尺寸的型材加工需求，调节时通过螺杆的自锁特性保证加工过程中滚轮位置不会发生偏移，无需额外增加锁止结构。滚轮组件全部采用带衬套的转动结构，减小型材推送过程中的摩擦阻力，作业时只需将待加工型材对准导向通道入口，匀速向前推送即可完成单侧或双侧拐角的圆角成型，单人即可操作，不需要外接动力源，适合小型加工门店、现场装配作业的场景使用。从安装边界来看，装置整体为开放式的框架结构，底部可直接固定在常规工作台面上，

　　安装时只需保证导向通道的进料方向与工作台边缘平行，预留足够的型材进料和出料推送空间即可，不需要额外做地基或复杂的调平作业，整体结构的横向宽度适配最大80mm规格的方管通过，垂直调节行程覆盖0.5-3mm壁厚的薄壁型材加工范围，滚轮的安装位置可根据需要加工的圆角半径做快速更换，不同R值的圆角加工只需更换对应轮廓的成型滚轮，不需要改动整体的框架结构。设计过程中重点考虑了薄壁型材加工的形变控制问题，多组导向滚轮分别布置在成型滚轮的前后位置，对型材的上下、侧面形成多点支撑，避免滚压过程中型材出现局部凹陷或侧弯变形，成型滚轮的入料侧做了渐进的导入锥面，让型材进入成型区时受力逐步增加，不会出现突然的挤压变形导致棱边起皱。

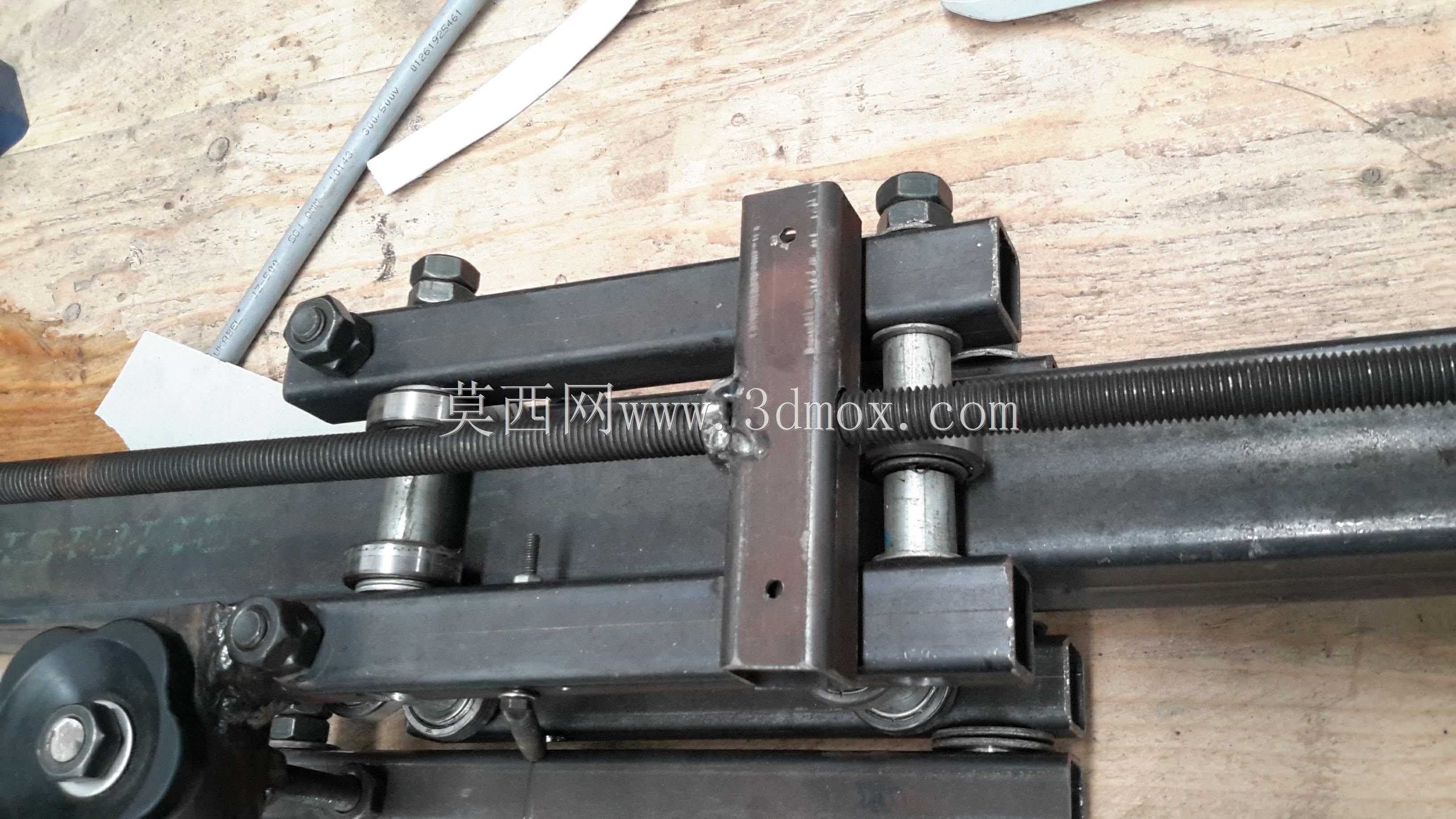

　　所有的承载梁都采用标准型材加工制作，零部件的加工精度要求集中在滚轮的安装孔位同轴度上，整体加工难度低，后期维护时只需定期检查滚轮衬套的磨损情况，加注润滑脂即可保证长期稳定运行，没有复杂的液压、电气元件，故障率极低，适合作为小型型材加工的常备工装使用。在实际使用场景中，这类装置常被用于仓储货架的方管立柱加工、防护围栏的横管端部倒圆、金属家具框架的边角处理，加工后的型材拐角没有尖锐的直角，在后续的喷涂、装配环节能够避免涂层在尖角处出现流挂或厚度不足的问题，同时也能消除装配使用过程中尖角划伤操作人员的安全隐患。相比专用的大型倒圆设备，这套装置的体积小巧，占用工作台面不足0.3平方米，能够灵活布置在生产线的任意工位，也可以配合小型输送架实现连续的型材加工作业，对于多品种小批量的型材加工场景，其换型速度快、调节简单的优势尤为明显，不需要复杂的参数设置，操作人员只需根据型材壁厚调整好手轮的下压量，试加工一段确认圆角尺寸符合要求后即可批量作业。
