生产线长行程夹钳式加载卸载导向构件

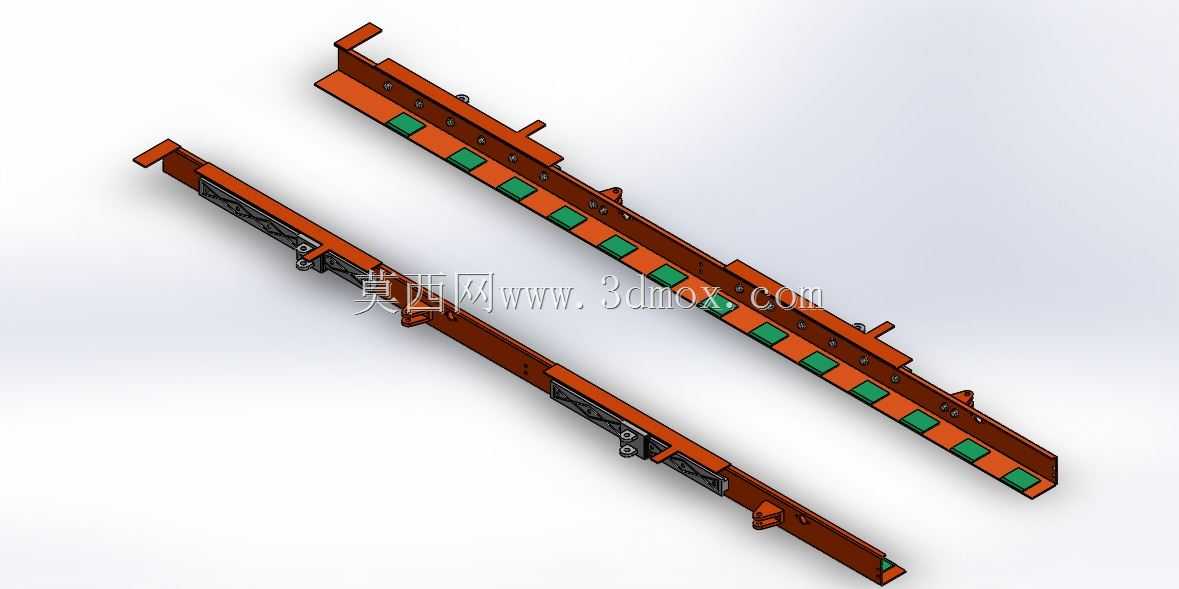

　　这套构件主要应用在连续式生产输送线的工件转接工位，常见于3C电子组装线、汽车零部件焊装线、光伏组件层压前后的流转工位，用来在输送过程中对长条形、板状工件完成侧向定位夹持，配合顶升移载机构完成工件从主线到支线的加载、卸载动作，避免工件在高速输送过程中出现偏移、窜动，保证后续工位的加工、检测、装配精度。从结构上看，整套构件采用成对对称布置的设计思路，主体承载梁采用冷弯槽钢一体成型，截面抗弯模量经过核算，能够覆盖1.2米到2.4米长度区间的工件夹持需求，单根梁的安装孔位按照200mm等间距排布，适配主流铝型材输送线的T型槽安装尺寸，不需要额外加工过渡连接板，现场安装时只需要通过T型螺栓将梁体固定在输送线两侧的支架上，

　　调整好两侧梁的平行度即可完成主体安装，安装边界预留了50mm的侧向调节余量，能够兼容宽度在300mm到800mm之间的不同规格工件，不需要更换主体构件就能完成多规格产品的快速换型。梁体朝向工件的一侧等间距镶嵌了聚氨酯缓冲垫块，垫块高出梁体内侧面12mm，硬度选择邵氏60A的材质，既能够保证夹持时的摩擦力，避免工件表面被硬接触划伤，也能在工件输送到位时起到缓冲作用，减少刚性碰撞产生的噪音和零件损耗。每段垫块对应的梁体背面都设置了独立的弹簧复位夹持单元，单元的驱动端可以根据现场工况选配气动薄型气缸或者电动推杆，驱动行程设置为15mm，夹持力可以通过气源压力或者推杆电流进行线性调节，针对薄壁塑料件、钣金件、玻璃组件等不同易损程度的工件，

　　都能匹配到合适的夹持力，不会出现夹伤工件或者夹持力不足导致工件移位的问题。梁体上还集成了位置检测片的安装位，能够直接配套槽型光电传感器使用，不需要额外设计传感器安装支架，当夹持动作完成、构件到达指定位置时，检测片触发光电信号，给上下游设备发送动作联锁信号，保证整线动作的时序匹配，避免出现动作干涉。在设计过程中，特意将所有的运动部件都设置在梁体的外侧，也就是背离工件输送通道的一侧，输送通道内侧没有突出的螺钉、轴端等零件，不会出现工件输送过程中勾挂、卡滞的问题，日常维护时只需要在外侧就能完成弹簧更换、驱动件检修、垫块更换等操作，不需要拆解输送线的皮带或者辊筒，大幅降低了后期的维护停机时间。梁体的端部设计了45度的导入倒角，

　　当工件从上游工位进入夹持段时，倒角能够起到导向纠偏的作用，即使工件进入时存在10mm以内的位置偏差，也能顺着倒角顺利进入夹持区间，不需要额外设置前置导向机构，节省了工位的整体安装空间。整套构件的受力点经过优化，所有的夹持反力都直接作用在梁体的安装基准面上，不会产生额外的倾覆力矩，长时间运行后梁体不会出现变形，夹持位置的重复精度能够控制在±0.5mm以内，完全满足自动化生产线的定位精度要求。针对有洁净要求的生产场景，梁体表面可以做阳极氧化或者喷塑处理，不会产生锈蚀掉屑的问题，垫块采用防静电聚氨酯材质，能够避免静电积累对电子元器件造成损伤，适配电子制造车间的洁净度要求。在重载工况下，还可以在梁体背部增加加强筋板，提升整体的结构刚性，满足最大50kg单段工件的夹持承载需求，不需要重新开模制作主体梁，只需要通过标准紧固件加装加强筋即可完成重载升级，适配不同负载等级的生产线需求。
