汽车零部件加工用气动检测工装夹具

　　这套工装主要面向汽车小型精密零部件的机加工后尺寸检测工序，适配加工中心出料后的在线检测工位，也可嵌入半自动检测流水线作为工件定位承载单元使用。日常生产中，操作人员完成工件上料后，工装可通过气动回路完成多向定位夹紧，配合搭载的百分表完成关键形位公差的快速检测，无需反复调整表架位置，单工位检测节拍可控制在15秒以内，适配中小批量多品种的柔性生产需求。

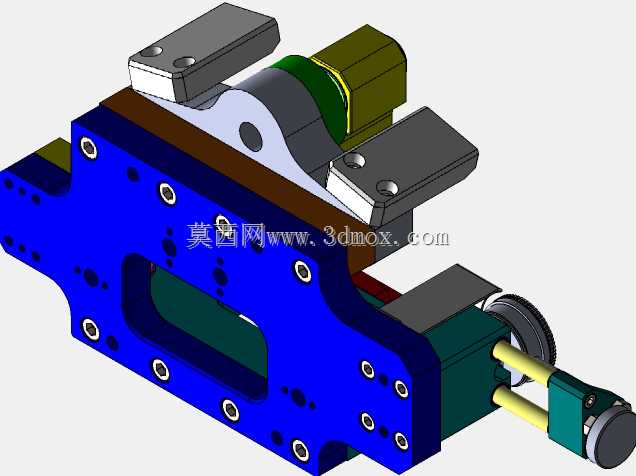

　　从结构功能来看，整套工装采用底板集成式设计，所有功能组件均安装在带安装沉孔的铸造合金底板上，底板底部预留的定位槽可直接匹配标准检测工作台的T型槽，安装时无需额外制作转接板，固定螺栓采用内六角圆柱头螺钉，沉孔深度完全覆盖螺栓头部，安装后底板上表面无突出结构，避免工件上下料过程中发生磕碰。夹紧单元分为固定定位块与气动推压组件两部分，固定定位块采用淬火合金钢制作，定位面经过精磨处理，平面度控制在0.005mm以内，与工件基准面完全贴合；气动推压组件的压头采用聚氨酯包胶结构，夹紧过程中不会损伤工件已加工表面，推压行程预留3mm的调整余量，可适配同系列不同尺寸偏差的工件，避免因工件毛坯尺寸公差导致的夹紧失效。

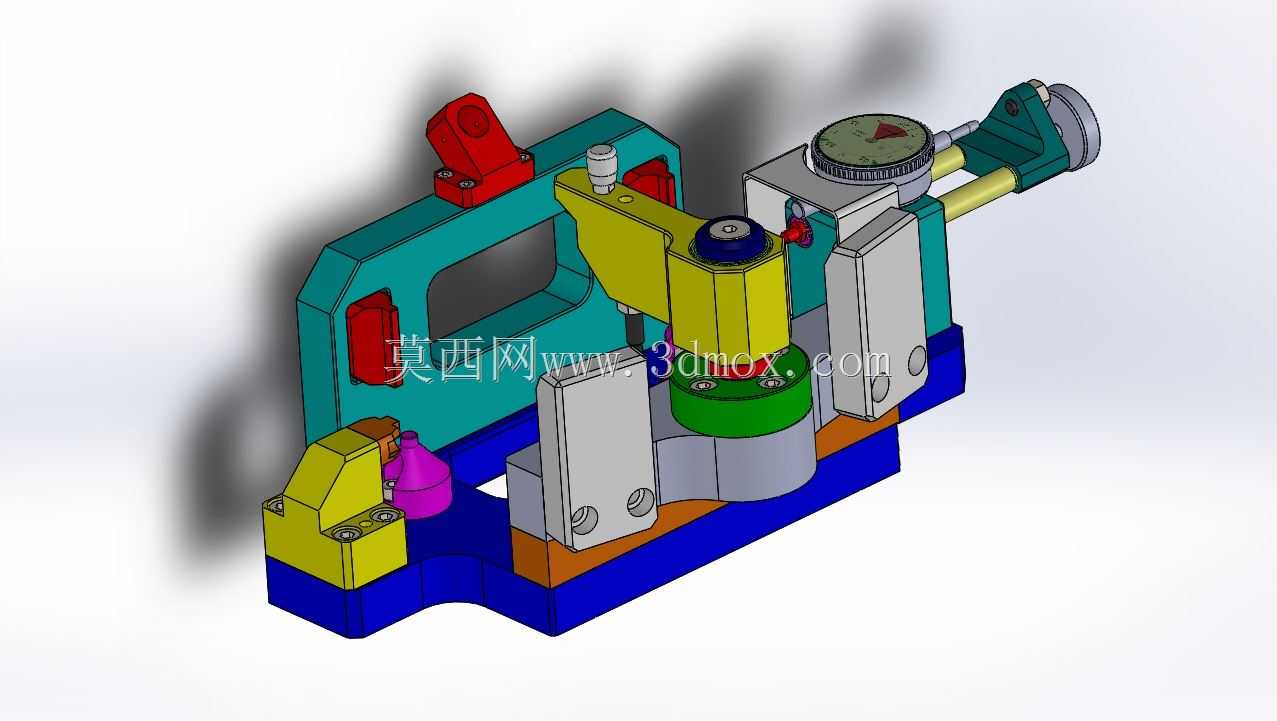

　　检测单元的表架安装座采用可调式结构，百分表安装孔带有锁紧螺钉，可根据检测需求调整表的伸出长度与测量角度，表架与底板之间通过燕尾槽连接，调整位置后可通过侧边锁紧手柄快速固定，无需借助扳手等工具，方便现场操作人员快速切换检测点位。气路控制组件全部集成在工装侧部的阀座上，进气口采用标准快插接头，可直接对接车间现有压缩空气管路，阀组带有手动换向拨杆，调试阶段可手动控制夹紧与松开动作，正式生产时可外接电磁阀接入设备自动控制回路，无需改动原有气路布局。

　　设计过程中优先考虑了操作的人机工程性，所有夹紧动作的执行件均布置在工件外侧，操作人员上下料时手部不会与夹紧机构发生干涉，工装的整体高度控制在180mm，操作人员站立作业时无需过度弯腰即可完成工件取放与表针读数。定位基准的选择完全匹配工件前序机加工的工艺基准，遵循基准统一原则，避免因基准转换带来的测量误差，所有可拆卸的定位块与压头均设计有定位销孔，更换易损件时无需重新打表找正，更换时间可控制在5分钟以内，大幅减少设备停机维护时间。

　　从安装边界来看，整套工装的底板外形尺寸为280mm×160mm，安装孔位间距为240mm×120mm，适配市面上绝大多数标准检测台与加工中心工作台的安装尺寸，整体重量控制在12kg以内，两名操作人员即可完成搬运与安装，无需借助起重设备。工装的气动工作压力适配车间常规0.5-0.7MPa的压缩空气气源，无需额外配置增压或减压元件，进气口带有小型过滤接头，可过滤管路中的杂质，避免气缸活塞出现磨损卡滞。日常维护时仅需定期在导向杆与滑动面涂抹少量润滑脂，检查压头的磨损情况即可，无复杂的维护保养要求，适合生产现场长期连续使用。

　　在实际生产场景中，这套工装可替代传统的通用表架与台虎钳组合的检测方式，解决了通用夹具定位精度不足、检测效率低、重复定位误差大的问题，尤其适合对工件端面跳动、同轴度、台阶高度等关键尺寸的快速检测，检测数据的重复性偏差可控制在0.01mm以内，完全满足汽车零部件的尺寸检测精度要求。针对部分带有异形结构的工件，仅需更换对应的定位块与压头即可快速适配，无需重新制作整套工装，大幅降低了多品种生产的工装制作成本，缩短了新产品的投产准备周期。
