方形法兰安装铸造轴承座结构设计

项目分类:轴承座 发布时间:2022-06-09 ID:646004
  • 方形法兰安装铸造轴承座结构设计
  • 方形法兰安装铸造轴承座结构设计
  • 方形法兰安装铸造轴承座结构设计
  • 方形法兰安装铸造轴承座结构设计
  • 方形法兰安装铸造轴承座结构设计
  • 方形法兰安装铸造轴承座结构设计
  • 方形法兰安装铸造轴承座结构设计

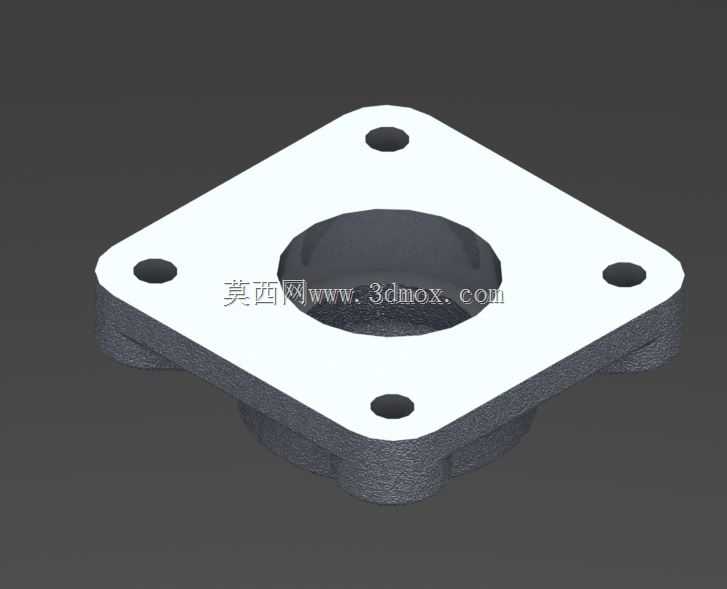

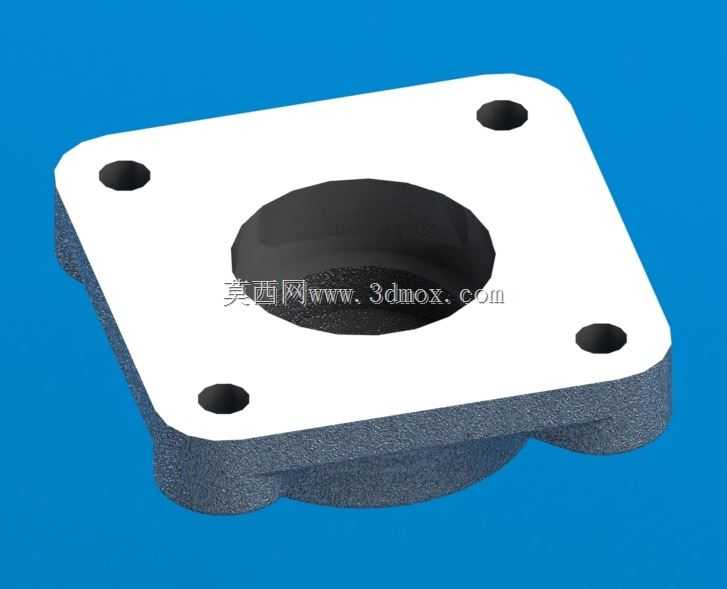

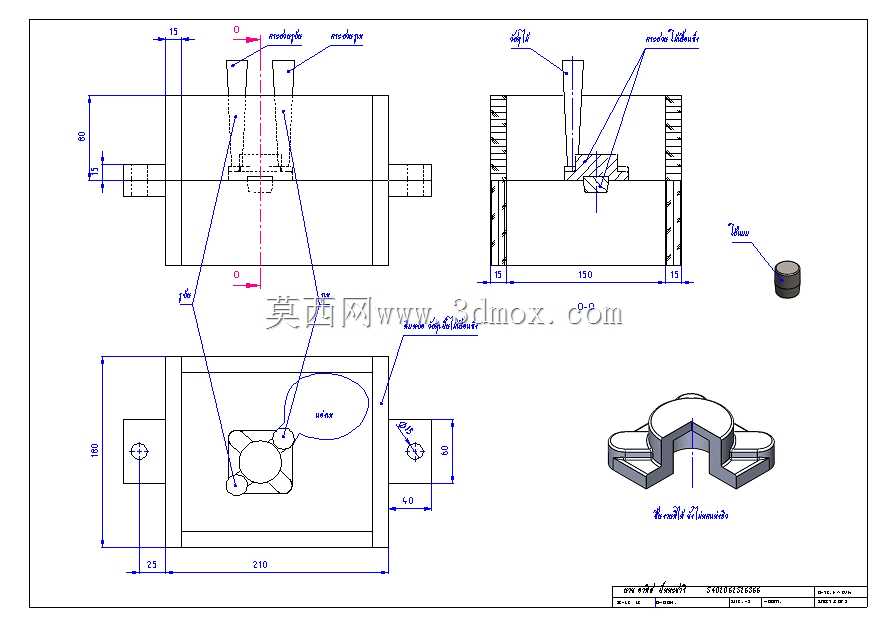

  在轻工输送设备、小型农用机具、桌面级自动化传动模组这类对安装空间有严格限制的场景里,轴承支撑件的选型往往需要兼顾安装便捷性、支撑刚性与成本控制,这款方形法兰式铸造轴承座正是针对这类场景开发的支撑结构。不同于常见的剖分式轴承座需要预留上下装拆的操作空间,这款一体铸造成型的轴承座采用方形法兰贴装的固定方式,四个安装耳呈十字对称分布在方形基体的四个角位,安装时只需将轴承座贴合在设备安装立板或墙板的预设平面上,穿入四颗固定螺栓即可完成定位,不需要额外加工支撑座的安装卡槽,也不需要调整座体的同轴度,安装面的平面度只要达到普通铣削加工的Ra6.3精度即可满足装配要求,大幅降低了配套设备的墙板加工成本。

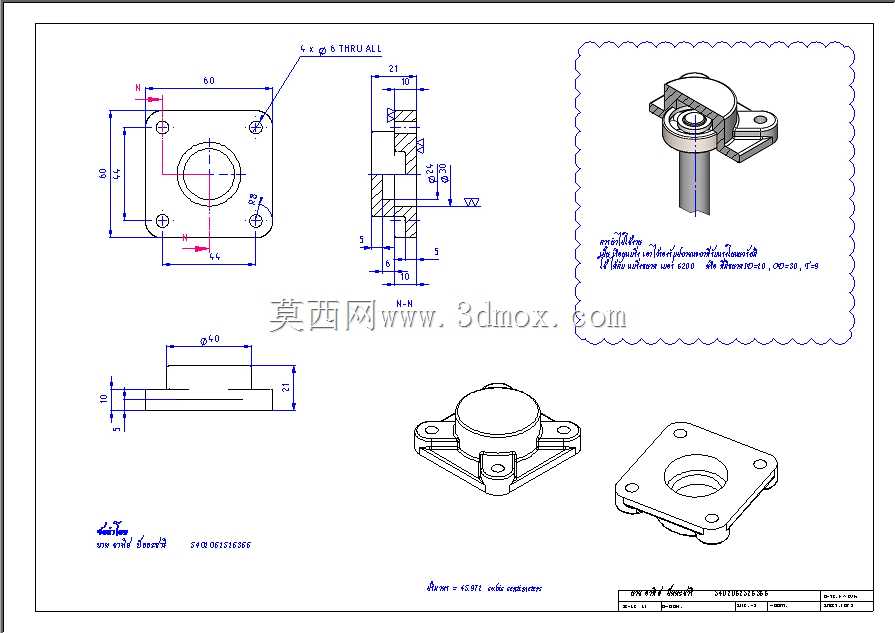

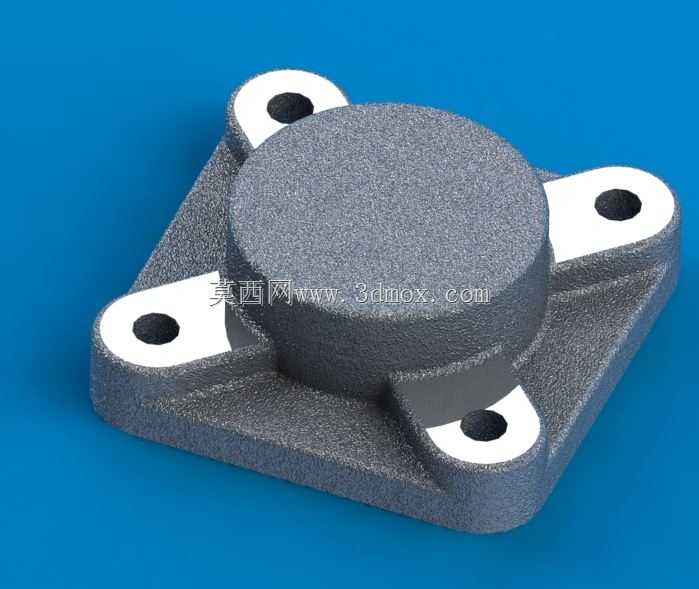

  从功能特性来看,这款轴承座适配内径10mm、外径30mm、厚度9mm的6200系列深沟球轴承,轴承安装腔采用台阶式限位设计,腔体内径与6200轴承外径采用过渡配合公差,装配时可通过轻压方式将轴承压入腔体,腔体底部的台阶面可以对轴承的外圈端面形成轴向限位,避免轴承在轴系运转过程中出现轴向窜动。座体中心的圆形凸台高出法兰安装面一定高度,一方面可以增强轴承安装位置的结构刚性,避免法兰板在螺栓锁紧时出现形变挤压轴承外圈,另一方面凸台的外圆可以作为安装定位基准,在设备墙板加工时只需预制对应尺寸的定位沉孔,即可快速完成轴承座的同轴度找正,不需要反复打表调整轴系的对中精度。

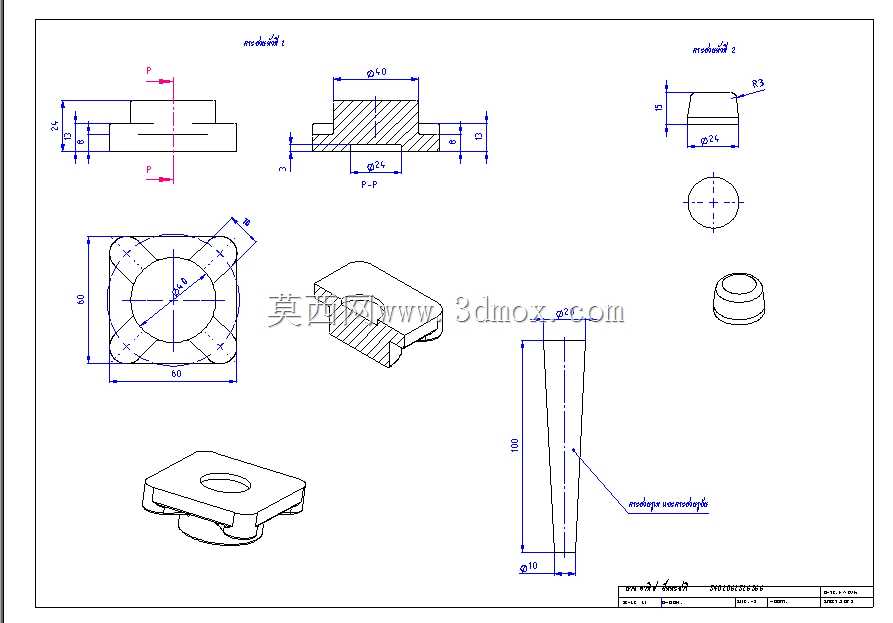

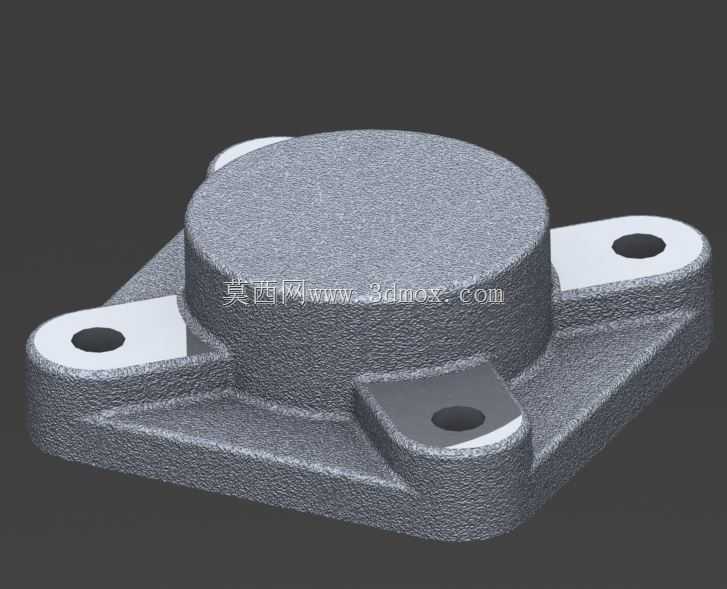

  设计思路上,这款轴承座充分考虑了铸造工艺的成型特性,所有棱角位置都做了R2-R3的铸造圆角过渡,避免铸件在冷却过程中出现应力集中导致的开裂缺陷,四个安装耳的位置做了局部加厚处理,螺栓通孔周围的凸台结构可以分散螺栓锁紧时的压应力,避免安装耳在反复拆装或者设备运行振动过程中出现断裂。座体底部的方形基体与中心凸台之间采用渐变式的壁厚过渡,没有出现壁厚突变的结构,既可以减少铸造过程中出现缩孔、砂眼的概率,也能在保证整体刚性的前提下尽可能减少铸件的材料用量,降低单件的生产成本。安装耳上的螺栓通孔采用略大于常用固定螺栓直径的设计,允许安装时存在少量的位置偏差,降低了安装孔的加工精度要求,适合批量设备的快速装配作业。

  从安装边界尺寸来看,四个安装孔的中心距按照标准方形法兰的尺寸序列设计,适配市面上多数小型传动设备的安装孔位规范,安装耳的外边缘到中心的距离控制在紧凑范围内,在座体安装完成后,不会与周边的传动轮、同步带或者其他结构件产生运动干涉。轴承安装腔的深度与适配轴承的厚度匹配,轴承压入后外圈端面与腔体端面基本齐平,不需要额外加装轴承端盖即可实现轴承外圈的轴向固定,简化了轴系的装配流程。座体的整体高度经过优化,在保证轴承支撑长度满足轴系径向载荷要求的前提下,尽可能压缩了轴向的安装空间,适合安装空间局促的小型传动结构使用。

  在实际应用中,这类铸造轴承座多用于承受中等径向载荷的水平或者垂直轴系支撑,比如小型皮带输送机的端部辊筒支撑、桌面自动化设备的传动轴支撑、小型农用机具的传动轮支撑等场景,一体铸造成型的结构具备较好的减振性能,能够吸收轴系运转过程中产生的小幅振动,降低传动过程中的噪音。相比冲压成型的钢板轴承座,铸造结构的座体刚性更好,在承受冲击载荷时不容易出现形变,能够长期保持轴承的配合精度,延长轴承的使用寿命。相比机加工而成的整块式轴承座,铸造工艺的生产效率更高,批量生产时的成本优势明显,适合在量产型的通用机械设备上配套使用。

  结构细节上,轴承安装腔的内壁预留了微小的退刀槽结构,在后期对腔体进行精镗加工时可以避免刀具在行程末端出现撞刀问题,同时也能储存少量的润滑脂,在轴承长期运转过程中补充润滑,减少轴承的磨损速度。四个安装耳的底面与法兰安装面处于同一平面,保证安装时座体与设备墙板完全贴合,避免出现倾斜导致轴承内圈与外圈出现偏角,影响轴系的运转精度。座体的外表面没有多余的装饰性结构,所有结构设计都围绕功能实现与工艺可行性展开,没有冗余的设计元素,完全从工程实用角度出发完成结构规划。
