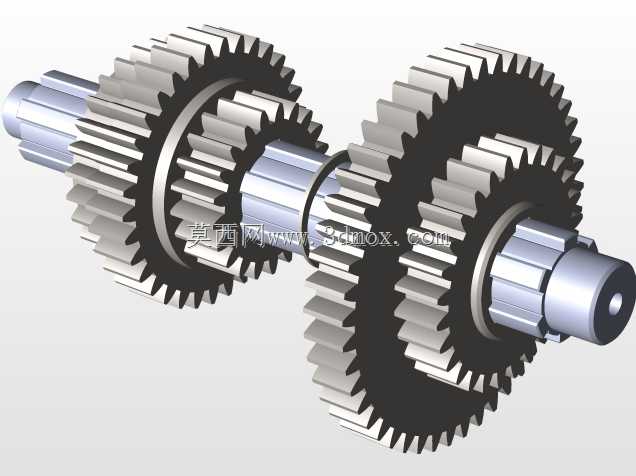

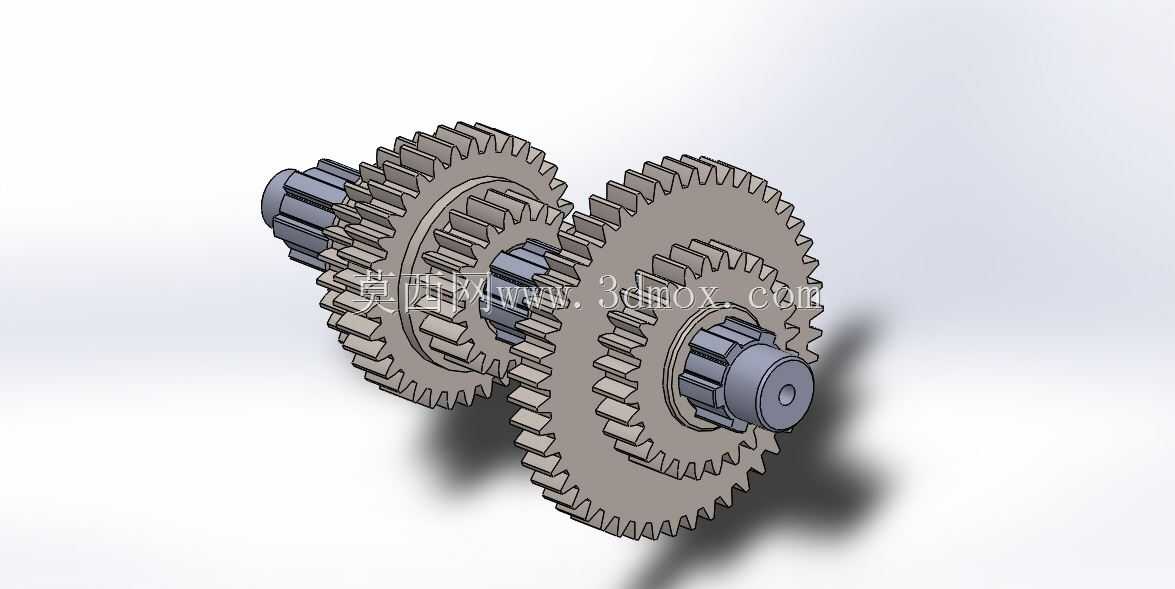

双联圆柱齿轮传动组件结构设计

　　这套双联圆柱齿轮传动组件，是平行轴定比传动场景中极为常用的动力传递结构，日常在中小功率的机床进给箱、农用机械变速单元、轻工输送设备的动力分支结构里都能见到同原理的设计落地。做这类结构设计的时候，最先要敲定的是安装边界的约束：两根平行布置的花键轴中心距要严格匹配配对齿轮的啮合中心距公差，轴端的花键段长度要预留够联轴器或者带轮的安装空间，齿轮齿顶圆到箱体内壁的径向间隙不能小于5mm，避免运转过程中齿轮带起的润滑油搅动阻力过大，也防止热胀后齿顶刮蹭箱壁。

　　从功能特性上看，这套结构采用的是直齿圆柱齿轮搭配双联滑移齿轮的布局？不对，看结构是两根轴上各固定一组双联齿轮？不对，仔细看齿形是渐开线直齿，这种齿形的优势是加工难度低，用滚齿机就能完成批量加工，装配时没有轴向分力，支撑轴的轴承只需要承受径向载荷，选深沟球轴承就能满足使用要求，不需要额外配置承受轴向力的角接触轴承，能压缩整体的制造成本和装配复杂度。双联齿轮的设计，是把两个不同齿数的齿轮集成在同一个轮毂上，和轴之间采用花键连接，这种连接方式比普通平键传递的扭矩大30%以上，而且对中性更好，高速运转时的动平衡更容易校准，不会因为键连接的间隙导致传动冲击。

　　实际做建模的时候，齿形部分不能只做简化的齿形示意，要严格按照渐开线生成逻辑做参数化建模：先确定模数、齿数、压力角、齿顶高系数、顶隙系数这些基础参数，先画单个齿的渐开线齿廓，再阵列生成全部轮齿，齿端要做1×45°的倒角，一方面是装配时更容易啮合入位，另一方面能去除热处理后的齿端锐边，避免安装时划伤操作人员，也减少运转时的应力集中。齿轮和轴配合的轮毂部分，内花键的齿侧间隙要选过渡配合的公差带，既要保证装配时能顺利压装，又不能有过大的周向间隙，避免正反转切换时产生冲击噪音。轴的台阶设计要严格按照定位要求来，齿轮的轴向定位靠轴肩和轴用挡圈，挡圈槽的位置公差要控制在0.02mm以内，防止齿轮运转时发生轴向窜动，导致啮合齿面接触面积不足，出现偏磨的问题。

　　在实际应用场景里，这类定比齿轮传动组的传动效率能达到98%以上，比带传动的传动比准确，也不会出现打滑丢转的问题，适合用在对传动比精度有要求的动力传输场合。设计的时候还要考虑润滑的问题，齿轮的齿面粗糙度要达到Ra1.6以下，减少啮合时的摩擦阻力，如果是油浴润滑的工况，箱体内的润滑油液面要没过最低位齿轮的1-2个齿高，既保证充分润滑，又不会因为搅油损失过多功率。另外要注意，两个啮合齿轮的齿数最好设计成互质的，这样每个齿都能和对面齿轮的所有齿轮流啮合，让磨损均匀分布，大幅延长齿轮的使用寿命，不会出现固定齿对啮合导致的局部磨损过快问题。

　　从安装尺寸的角度说，这套组件的轴向总长度要匹配箱体的内部轴向空间，轴的两端伸出端要设计密封槽，安装骨架油封防止润滑油泄漏，同时阻挡外界的粉尘杂质进入箱体内部磨损齿面。齿轮的轮毂长度要比配合的轴段长度短0.1-0.2mm，保证轴肩或者挡圈能牢牢压紧齿轮端面，不会出现轴向窜动。做三维建模的时候，所有的配合面都要做公差标注，装配体里要做干涉检查，特别是齿轮啮合的位置，要预留出正常的齿侧间隙，不能出现齿面干涉的情况，否则实际加工装配后根本无法正常运转，甚至会在试机时打坏轮齿。
