ABB M2QA12M IM1001三相异步电动机结构

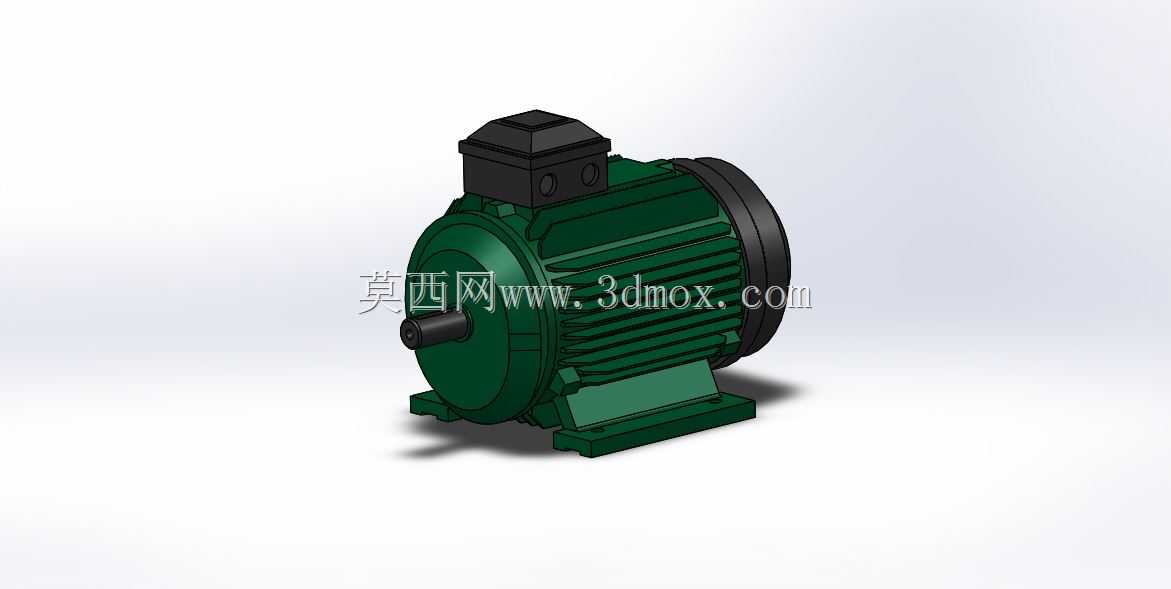

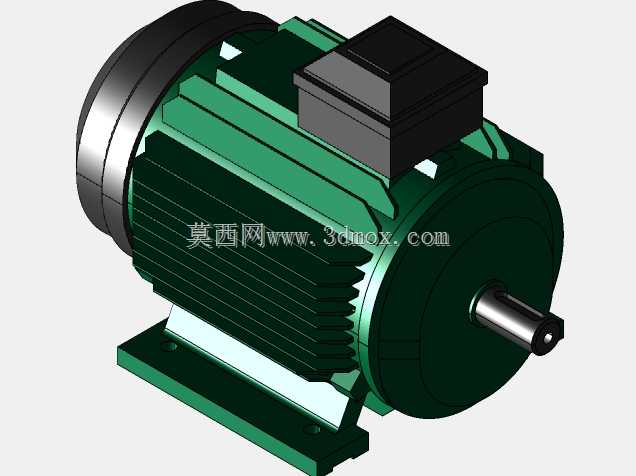

　　在工业传动系统的选型与结构设计工作中，这类卧式脚座安装的三相异步电动机是最常见的动力输出核心部件，覆盖从输送线、泵组、风机到小型机床主轴驱动等大量常规工业场景，其结构成熟度直接决定整套设备的运行可靠性。这款M2QA系列的IM1001安装型式电机，采用B3卧式底脚安装结构，是目前工业场景应用占比最高的安装形式，安装时通过底脚的四个通孔与设备机架的安装面配合，依靠螺栓完成刚性固定，输出轴通过键连接与被驱动部件的带轮、联轴器或者齿轮输入端直连，不需要额外的转接法兰适配，适配绝大多数通用工业设备的动力输入接口标准。从结构设计逻辑来看，这款电机的外壳采用带轴向散热筋的铸铁机座结构，散热筋沿机座圆周方向均匀排布，沿轴向贯通整个定子包裹区域，

　　电机运行时定子绕组产生的热量通过铁芯传导到机座，依靠散热筋增大与空气的接触面积，配合尾部自带的散热风叶随轴转动形成的轴向气流，把热量持续带走，保证绕组温升控制在绝缘等级允许的范围内，这种散热结构不需要额外的冷却管路，维护成本极低，适合连续运行的工况。机座顶部的方形接线盒采用独立密封结构，接线腔内部预留足够的接线空间，支持三相电源线的直接压接，同时可以根据现场布线需求调整接线盒的出线方向，适配不同走线方位的安装现场，接线盒盖与盒体之间设置密封胶条，能够阻挡常规工况下的粉尘与溅水侵入，满足多数工业车间的防护要求。输出轴端采用标准的圆柱形轴伸，轴端加工有标准键槽，配合平键传递扭矩，轴伸的直径、

　　伸出长度以及键槽尺寸都遵循统一的工业安装尺寸标准，同机座号的电机可以实现直接互换，不需要调整被驱动设备的安装位置，给设备后期的维护替换带来极大便利。前端盖与后端盖都采用止口定位结构与机座配合，保证轴承室与定子内腔的同轴度，两端的轴承选用深沟球轴承，能够承受径向载荷与少量的轴向载荷，适配皮带传动、直联传动等多种连接方式的受力需求，轴承室外侧设置有密封结构，阻挡外界粉尘进入轴承滚道，同时防止轴承润滑脂泄漏，延长轴承的维护周期。底脚的安装孔采用长圆孔设计，安装时可以在小范围内调整电机的轴向位置，方便安装过程中调整与被驱动部件的同轴度，降低联轴器或者带轮的安装对中难度，减少运行过程中的额外振动与轴承附加载荷。从安装边界来看，

　　这款12M机座号的电机，整体轴向尺寸从后端盖外表面到轴伸端面的长度、中心高也就是输出轴中心到底脚安装面的垂直距离、底脚安装孔的孔距参数都严格遵循IEC标准尺寸体系，设计人员在做设备整体布局的时候，可以直接调用对应尺寸参数预留安装空间，不需要额外测绘实物，能够大幅缩短设备设计阶段的布局周期。在实际应用场景中，这类电机可以直接驱动低压离心泵、轴流风机、皮带输送机的驱动辊、小型自动化设备的传动主轴，也可以配合减速机使用，输出更低转速更大扭矩来驱动重载输送设备、搅拌装置等负载，其结构设计上充分考虑了工业现场的通用性，没有特殊的定制化结构，所有易损件包括轴承、密封件、风叶、风罩都采用标准通用件，后期维护时备件采购成本低，替换难度小。建模过程中对散热筋的细节、接线盒的安装结构、底脚的安装孔倒角、轴伸的键槽细节都做了还原，能够直接用于设备装配的干涉检查、安装布局模拟，也可以作为教学演示中标准工业电机结构的展示模型，帮助设计人员直观理解通用异步电机的外部结构与安装接口特征，避免在设备布局阶段出现安装空间预留不足、接口尺寸不匹配的问题。需要注意的是，这类B3安装的电机在布局时需要在电机尾部预留足够的散热空间，不能紧贴其他设备部件遮挡风罩的进风口，否则会影响散热效果导致电机温升过高，同时在安装面的设计上要保证足够的平面度，避免底脚安装时出现强制贴合导致机座变形，影响定子与转子的同轴度，引发运行振动、噪音过大甚至扫膛的问题。
