法兰安装式感应电机三维结构设计

　　这款法兰安装式感应电机的三维结构设计，完全围绕工业现场的实际安装与使用需求展开，在建模阶段就充分考虑了不同工况下的适配性问题。从应用场景来看，这类电机广泛适配轻工输送线、小型机床进给单元、食品包装设备、自动化分拣机构等对安装空间有严格限制的场合，尤其是需要电机与被驱动部件直接对接、省去额外传动连接座的工位，法兰端面的安装形式能大幅缩减整套驱动单元的轴向尺寸，避免多余的传动损耗。

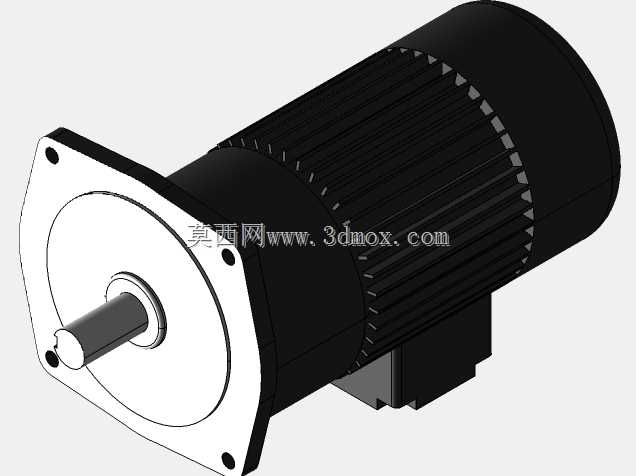

　　从实际用途出发，该电机作为整套设备的动力输出核心，负责将电能转化为旋转机械能，通过输出轴直接连接联轴器、带轮或者齿轮，为后端执行部件提供稳定的转速与扭矩输出。建模过程中特意还原了电机外壳的轴向散热筋结构，这部分并非单纯的外观造型，实际生产中这些散热筋会增大壳体与空气的接触面积，在电机连续运行时通过空气对流带走定子绕组产生的热量，避免绕组温度过高导致绝缘老化，延长电机的连续运行时长。

　　在功能特性的还原上，前端法兰的安装孔位完全按照通用工业安装标准做了等距分布，四个安装孔的位置度公差在建模时就做了约束，确保实际加工后能与设备安装板的孔位精准对齐，不会出现安装错位导致的电机轴与被驱动轴不同心的问题。输出轴的轴径、键槽尺寸也匹配通用传动件的安装标准，轴伸端的台阶结构是用来定位轴承内圈的，前端盖的止口结构则是和设备安装位的止口配合，保证电机安装后轴的径向跳动控制在允许范围内，减少运行时的振动与噪音。接线盒的位置设置在电机壳体侧下方，既方便现场布线时的线缆接入，也能避免上方落灰、滴液直接进入接线腔，提升不同车间环境下的适配性。

　　设计思路上，整个模型采用自顶向下的建模逻辑，先确定输出轴的中心高、法兰安装尺寸、轴伸长度这些核心安装边界，再依次布局定子腔、转子组件、前后端盖、散热壳体、接线盒的结构，所有配合面都预留了实际生产需要的装配间隙，比如轴承位的公差配合、端盖与壳体的止口配合，都在建模时做了对应的尺寸约束，避免后续出工程图时出现配合干涉的问题。壳体尾部的风罩结构虽然在当前视图中未完全展示，但建模时也同步做了结构预留，用来容纳内部散热风叶，保证风叶转动时气流能顺着散热筋的轴向方向流动，形成完整的散热风道。

　　从外形尺寸与安装边界来看，前端法兰的外圆尺寸、安装孔的中心距是选型时最核心的安装参数，建模时将法兰端面设置为装配基准面，所有轴向尺寸都以这个面为起点标注，方便结构设计人员在做整机布局时直接调用模型，快速核对安装空间是否足够。输出轴的轴向伸出长度也做了精准控制，既保证能完全插入配套联轴器的夹持孔，也不会因为轴伸过长导致悬臂负载过大，加剧轴承的磨损。电机壳体的外径尺寸对应散热筋的外圆轮廓，在做设备布局时可以直接以此为边界预留周边的散热空间，避免电机周围被其他部件遮挡导致散热不畅。整个模型的所有结构细节都对应实际量产电机的真实结构，没有多余的造型装饰，每一处凸起、凹槽、孔位都有对应的工程作用，不管是用来做设备布局的选型参考，还是做电机结构的教学演示，都能直接还原真实的装配关系与结构逻辑，不会出现与实际产品脱节的造型错误。
