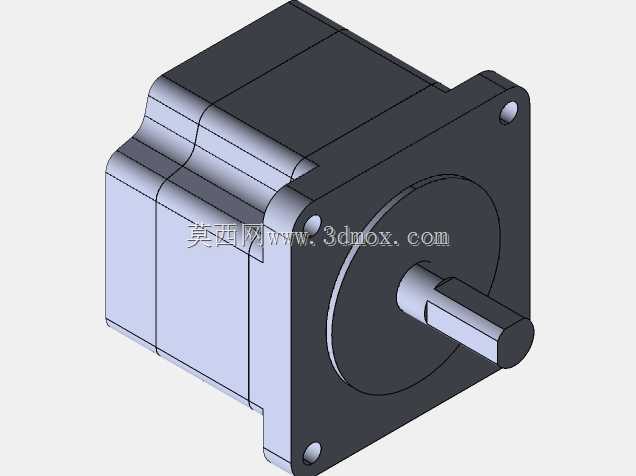

方形法兰安装混合式步进电机结构

　　这款步进电机的三维结构，是面向自动化传动场景做的参数化建模，日常在3C装配工位的送料滑台、小型包装线的分度驱动、雕刻设备的进给轴、医疗检测仪器的样本推送机构里都能见到同规格产品的身影，作为开环控制系统里的核心执行元件，它能把脉冲信号直接转化为固定步距的角位移，不需要额外的位置反馈回路就能实现精准的点位控制，搭配对应的驱动器使用时，可通过调整脉冲频率改变输出转速，通过改变通电相序调整输出轴转向，适配绝大多数中低速、对位置重复精度有要求的工位。从结构设计逻辑来看，建模时优先还原了实际产品的安装适配边界，前端采用方形法兰安装面，四个角预留了沉头安装孔位，孔位的中心距、沉孔深度、通孔直径都完全匹配行业通用的安装尺寸规范，

　　不管是直接固定在设备立板上，还是搭配同步轮、联轴器连接负载，都不需要额外做转接板加工，能直接降低设计阶段的选型适配成本。输出轴采用单伸端D型切边结构，切边平面的位置、轴径公差、轴伸长度都按照通用传动件的配合要求做了还原，不管是抱紧式联轴器还是顶丝式同步轮，都能实现无间隙的周向固定，避免高速启停时出现轴与连接件的打滑问题。电机本体的壳体做了分层的散热筋结构还原，实际产品中这部分结构是为了增大壳体与空气的接触面积，在持续运行时把绕组产生的热量快速散出，避免长时间工作出现温升过高导致的扭矩衰减问题，建模时没有省略这部分细节，能让设计人员在做整机布局时提前预留好散热空间，避免电机与周边走线、结构件出现干涉。

　　后端的壳体部分预留了编码器安装位的结构特征，同系列的产品如果需要做闭环控制升级，可直接在这个位置加装反馈元件，不需要更换整个电机本体，能覆盖不同精度等级的设备需求。在做整机布局校核时，这个模型的外形尺寸完全还原了实物的边界，从法兰安装面到电机尾端的总长度、壳体的外轮廓尺寸、输出轴的中心高度都做了1:1的还原，设计人员在装配环境里可以直接用来做干涉检查，提前排查电机安装后是否会和设备内的走线槽、传动护罩、相邻轴系出现空间冲突，尤其是在多轴排布的小型自动化设备里，能大幅减少后期装配时的改模工作量。从实际使用的角度看，这类步进电机的保持扭矩足够驱动中低负载的直线滑台、旋转分度盘，启动转速不会过高，不会像伺服电机那样在低速段出现抖动问题，

　　在低速点位控制的场景里性价比优势明显，建模时还原的所有结构特征，都对应了实际生产装配中的工艺要求，比如壳体的合模缝位置、端盖的固定螺丝孔位、出线口的位置，都和量产产品保持一致，不管是用来做设备的方案展示、装配指导，还是做后续的结构改型设计，都能直接作为基础模型使用，不需要再重新测绘实物尺寸。
