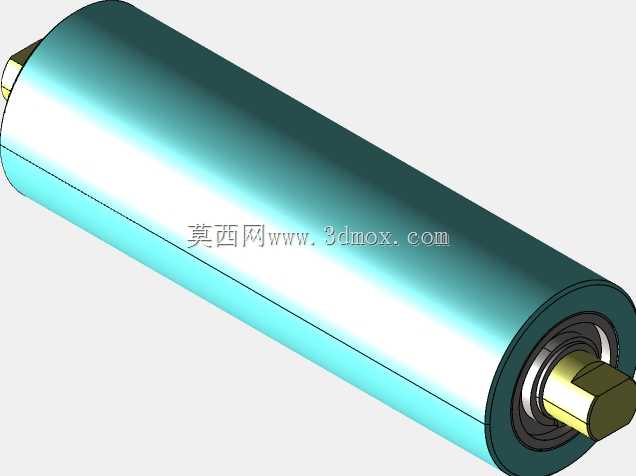

直径60长度190传动输送用滚筒结构

项目分类:通用机械零部件 发布时间:2022-06-09 ID:645540
  • 直径60长度190传动输送用滚筒结构
  • 直径60长度190传动输送用滚筒结构

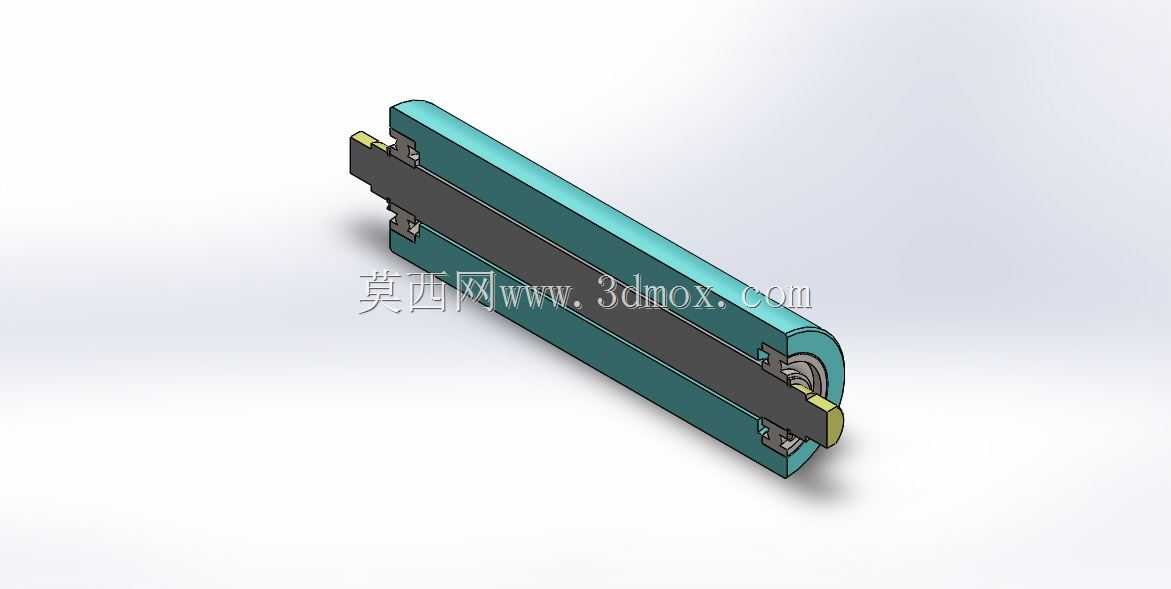

  这款直径60mm、总长190mm的滚筒,是轻型输送系统里极为常见的从动承载部件,日常在皮带线、无动力辊道、小型物料分拣台、电子组装线工位段都能见到同规格产品的应用,主要承担承托输送面、减小输送摩擦阻力、引导物料平稳移动的作用,部分带轴端传动配合的同尺寸滚筒也可作为轻型动力辊道的驱动单元使用,适配重量在50kg以内的散料、工装板、小型箱体的输送工况。从结构设计来看,这款滚筒采用了厚壁无缝筒体作为主体,筒体外径控制在60mm,这个尺寸的辊面曲率刚好适配常规宽度的平皮带以及常见尺寸的周转箱底面,不会因为辊径过小导致物料输送时出现卡滞、跳动,也不会因为辊径过大造成安装空间浪费、转动惯量过高增加驱动负载。两端的轴承安装位采用了台阶式止口设计,轴承压装后端面与筒体端面齐平,既保证了轴承的同轴度,也避免了轴承外圈在长期转动过程中出现轴向窜动,轴端采用了扁位结构,这种设计相比光轴紧定螺钉固定的方式,能传递更大的扭矩,在作为动力辊使用时不会出现轴与安装座打滑的问题,扁位的尺寸也匹配行业通用的冲压安装座卡槽,不需要额外加工定制安装件就能直接替换现有产线上的同规格损耗件。安装边界方面,这款滚筒的有效输送宽度为150mm,两端轴伸的长度各为20mm,轴径为12mm,安装时两安装座的中心距需要控制在192mm到195mm之间,预留2-5mm的轴向窜动间隙,避免筒体在热胀冷缩或者安装误差下出现卡滞,安装座的轴承位或者卡槽高度需要保证辊面的水平度误差不超过0.5mm每米,

  否则会出现物料跑偏、皮带磨损不均的问题。在实际选型应用中,这款滚筒的筒体表面可以根据使用场景做不同处理,比如输送纸箱、编织袋这类摩擦力要求高的物料,可以在筒体外壁包3mm厚的丁腈橡胶,增大摩擦系数避免打滑;如果是在洁净车间、食品加工工位使用,可以采用不锈钢筒体做镜面抛光处理,不容易积灰也方便擦拭清洁;如果是输送高温物料,还可以将内部轴承替换为耐高温的深沟球轴承,适配最高120℃的工作环境。设计这款滚筒的三维结构时,首先要确定筒体的壁厚,常规工况下3mm壁厚的Q235钢管就能满足强度要求,计算校核时要考虑两端简支的受力状态,在筒体中部施加50kg的集中载荷时,筒体的径向变形量不能超过0.2mm,否则会导致转动时出现径向跳动,

  影响输送平稳性。其次是轴的设计,轴采用45号钢调质处理,扁位的铣削深度要控制在3mm,既要保证足够的抗扭截面系数,也要避免轴的强度被削弱过多,轴承选用常规的6001-2RS深沟球轴承,自带双面密封,能阻挡输送过程中的粉尘、碎屑进入轴承内部,延长维护周期。很多新手设计这类滚筒时容易忽略的细节是筒体的动平衡,虽然这类轻型滚筒转速不高,一般线速度不超过0.5m/s,但如果筒体的圆度误差超过0.1mm,或者两端轴承位不同轴,在高速转动时还是会产生明显的振动,带动整个输送台架共振,所以在建模时就要严格控制两端轴承位的同轴度公差在0.02mm以内,筒体的外圆圆度公差控制在0.05mm以内,加工完成后可以简单做静平衡校验,去除不平衡量。

  另外在安装配合上,轴承与轴的配合采用k6过渡配合,轴承与筒体座孔的配合采用H7间隙配合,这样既方便装配时压装,也不会因为配合过紧导致轴承转动卡滞、提前磨损。这款滚筒的结构没有多余的复杂零件,整体拆装非常方便,后期维护时只需要用卡簧钳取下两端的轴用挡圈,就能抽出轴、更换轴承,不需要整体更换滚筒,能大幅降低产线的维护成本,在小型自动化输送设备、电商分拣线、电子厂插件线这类需要密集布置辊筒的场景下,这种标准化尺寸的滚筒通用性极强,不需要单独开模定制,直接采购标准件就能快速组装成输送线,也能根据实际的输送长度需求,灵活调整布置的间距,一般输送小型箱体时间距控制在100mm左右,输送较大尺寸的工装板时间距可以放宽到150mm,只要保证物料底部始终有至少三根滚筒同时承托,就不会出现物料下陷、卡滞的问题。
