多齿组合式管材型材切割工装结构

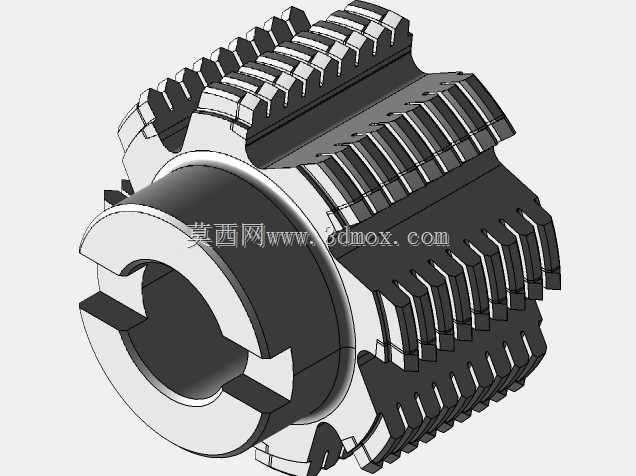

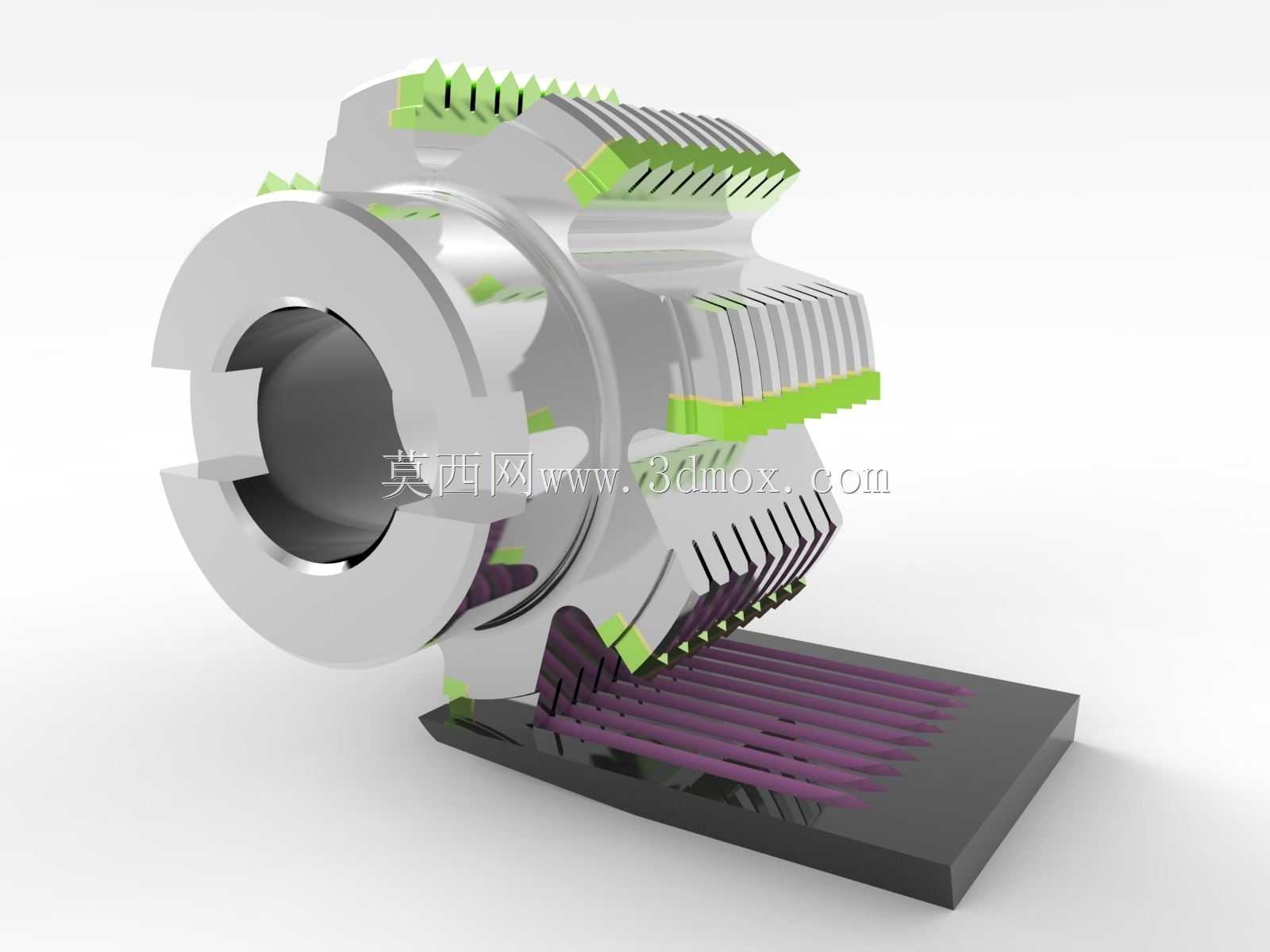

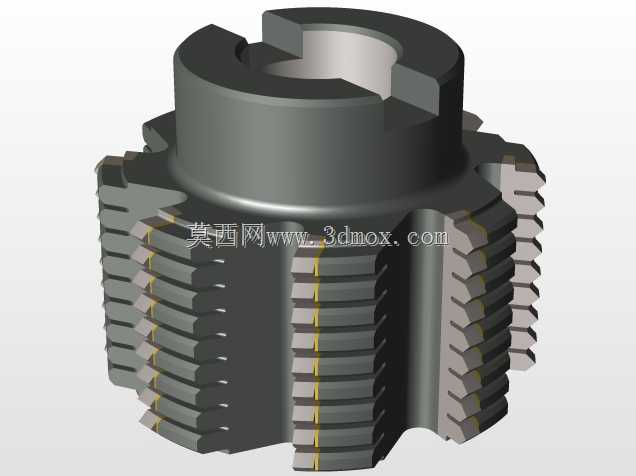

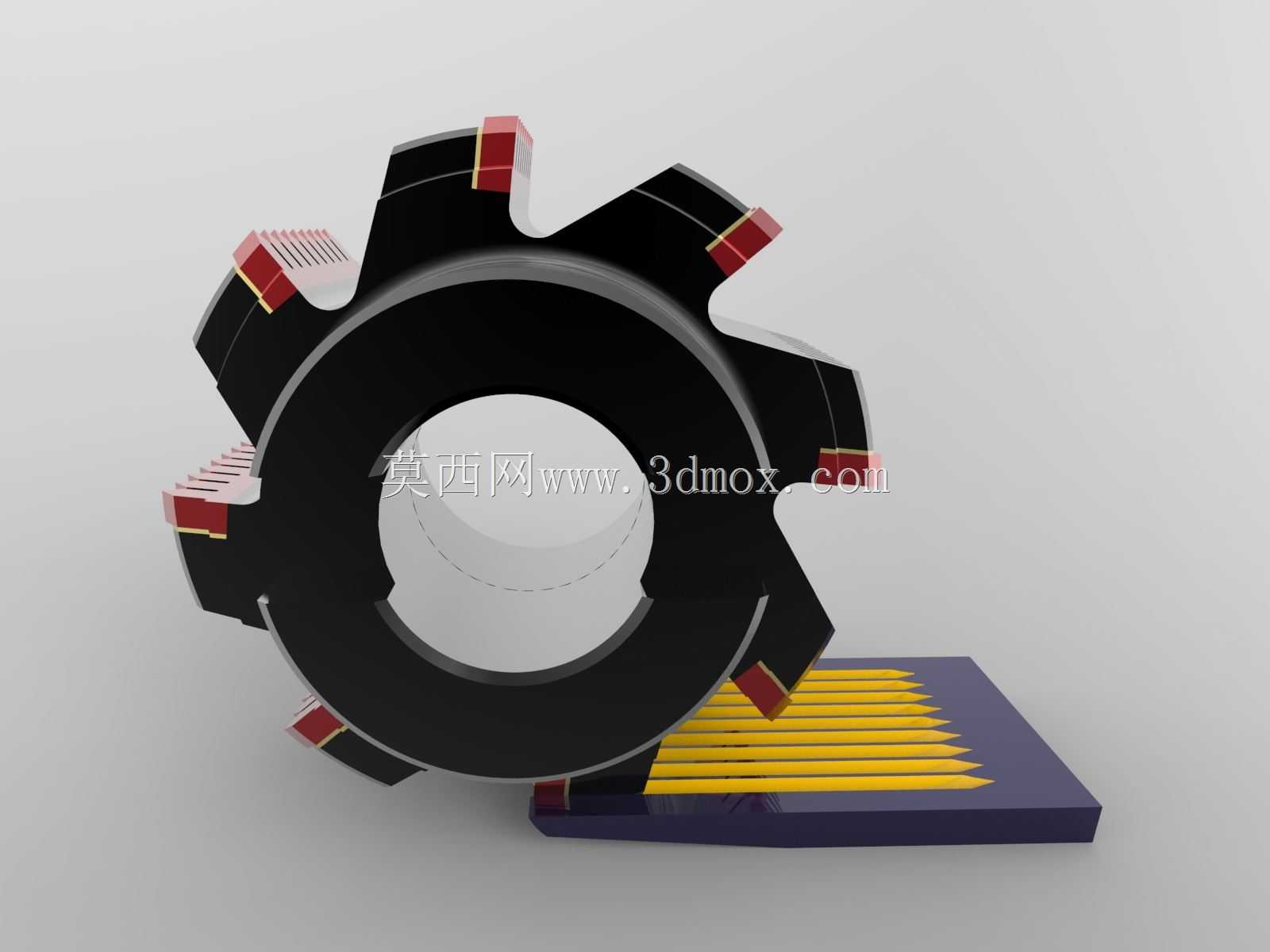

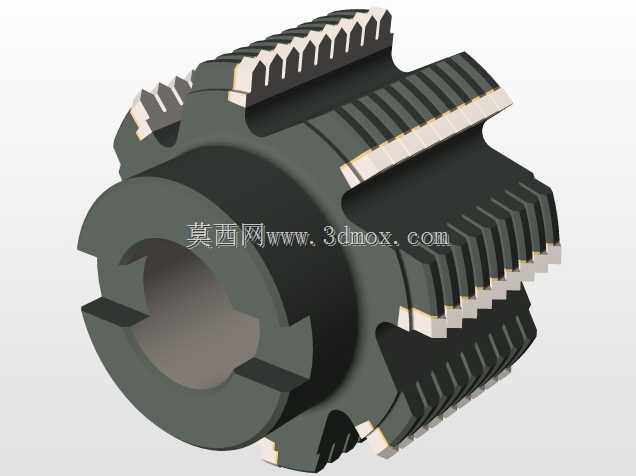

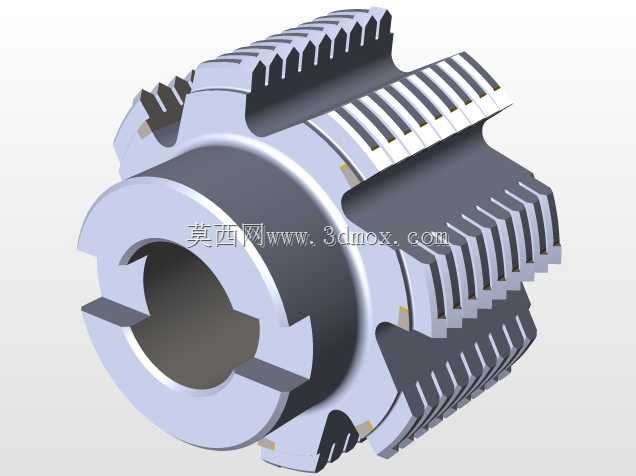

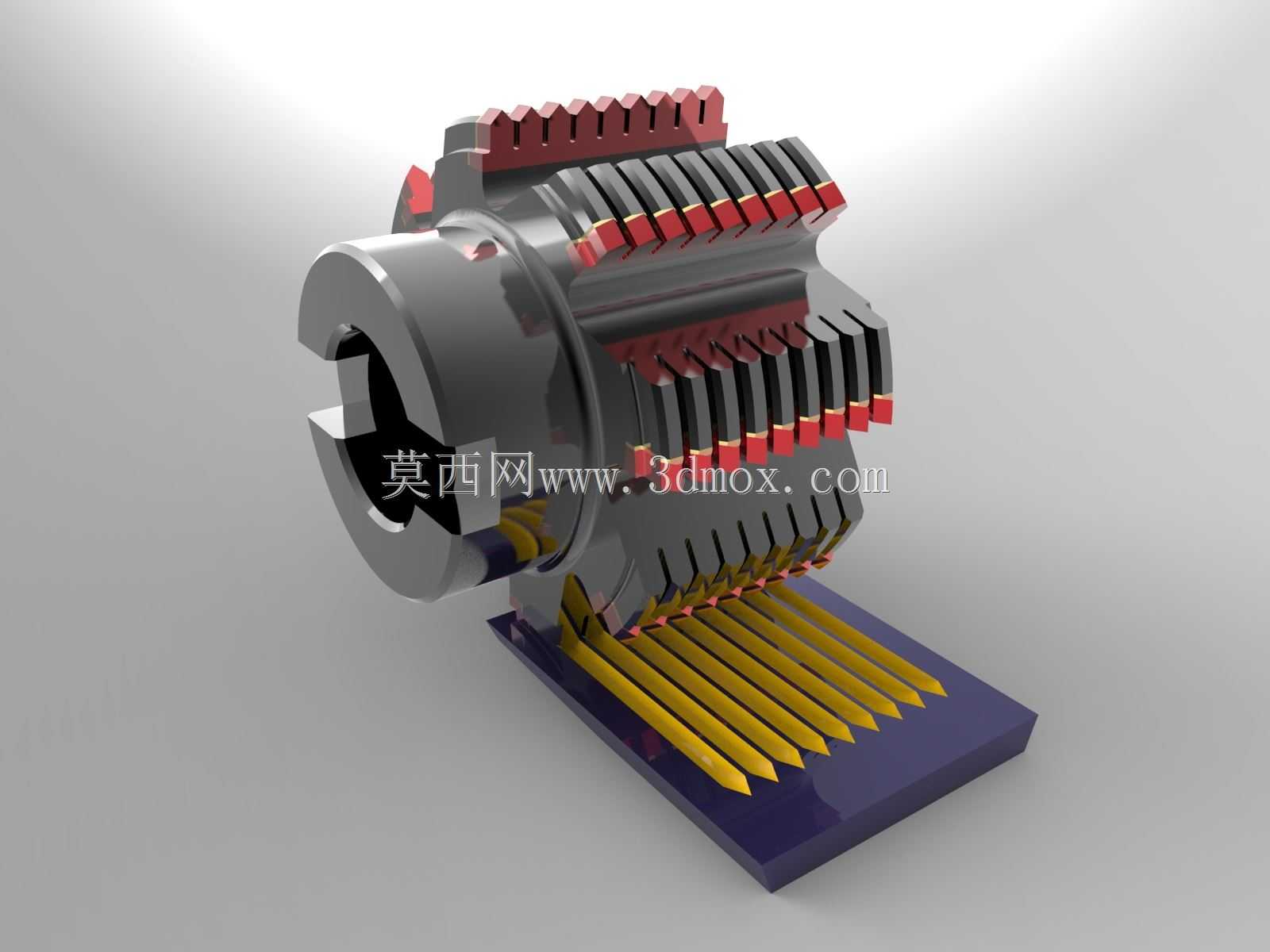

　　这套切割结构的设计初衷，是解决中小规格金属管材、薄壁型材批量裁切时的切口崩边、定位偏移问题，在五金加工、小型钢结构预制、装饰型材加工车间的下料工位适配性极强。不同于常规单片砂轮切割或者单齿锯切的结构，这套设计采用周向排布的多组切削齿组合布局，核心切削部分沿回转基体圆周分层布置，不同层的切削齿分别承担粗切、修边、精整的工序，单次回转进给即可完成完整裁切动作，能有效减少单齿切削负载，延长刀具整体使用寿命。从安装边界来看，核心回转切削组件的中心为标准键槽孔设计，可直接适配常规通用机床的输出轴端，不需要额外定制转接法兰，下方配套的定位基座预留了多组T型槽安装位，可根据待切割型材的截面尺寸快速调整挡块位置，适配圆管、方管、

　　异型薄壁铝型材等多种工件的装夹需求，基座的底面平整度公差控制在0.02mm每百毫米范围，安装时可直接固定在通用工作台面，不需要额外刮研调整。设计过程中特意将切削齿的排布做了错位处理，相邻齿组的切削轨迹存在0.15mm的重叠量，避免切削过程中出现残留凸棱，同时每一组切削齿的后角都做了差异化设计，靠近进料侧的粗切齿后角偏大，降低切削阻力，靠近出料侧的精切齿后角偏小，保证切口端面的平整度，减少后续打磨工序的工作量。在实际应用场景中，这套结构可直接替换原有普通切割设备的锯片组件，不需要改动设备的主传动结构，针对壁厚0.5mm到3mm的薄壁金属材料裁切时，切口的毛刺高度可控制在0.1mm以内，相比常规单片锯片的裁切效率提升40%左右。

　　考虑到切削过程中的排屑需求，每两组相邻切削齿之间都预留了足够的排屑间隙，切削产生的金属碎屑可沿齿间间隙直接排出，不会在切削区域堆积造成二次刮擦损伤工件表面。回转基体的材质选用40Cr调质处理，整体动平衡等级达到G6.3标准，在额定转速3000转每分的工况下运行无明显振动，切削齿采用可更换式的嵌装结构，单齿磨损后不需要更换整个切削组件，仅需替换对应磨损的齿块即可，大幅降低后期维护成本。下方的定位基座除了基础的装夹定位功能外，还预留了冷却管路的走管通道，可适配干式切削或者微量润滑切削两种工况，针对不同材质的加工需求灵活调整。整套结构的外形尺寸紧凑，核心切削组件的最大回转直径小于180mm，基座的整体占地面积不足0.1平方米，

　　既可以集成到自动化下料生产线中作为专用裁切工位，也可以单独安装在通用机床上作为独立切割工装使用，适配小批量多规格的型材下料需求。在结构强度校核阶段，针对最大切削负载工况做了有限元分析，回转基体的最大应力出现在键槽连接位置，应力值远低于材料的屈服强度，切削齿的夹持结构在最大进给抗力下无变形位移，可保证连续切削过程中的精度稳定性。针对薄壁型材容易装夹变形的问题，配套的定位挡块采用面接触设计，夹紧力均匀分布在工件表面，不会出现点接触造成的工件凹陷变形，尤其适合装饰类铝型材、不锈钢薄壁管这类对表面质量要求较高的工件裁切作业。
