工业吊装输送用皮带传动工装结构

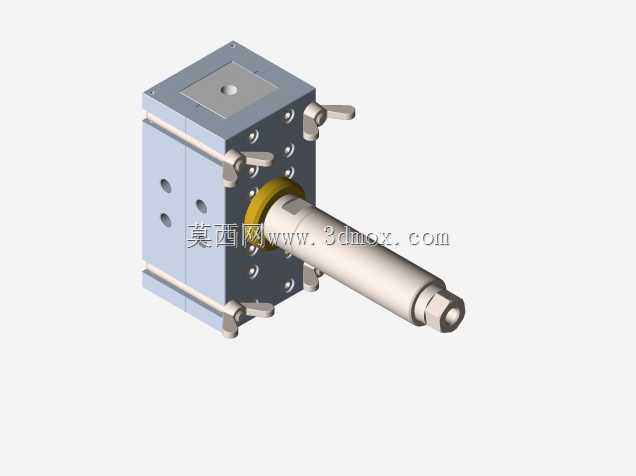

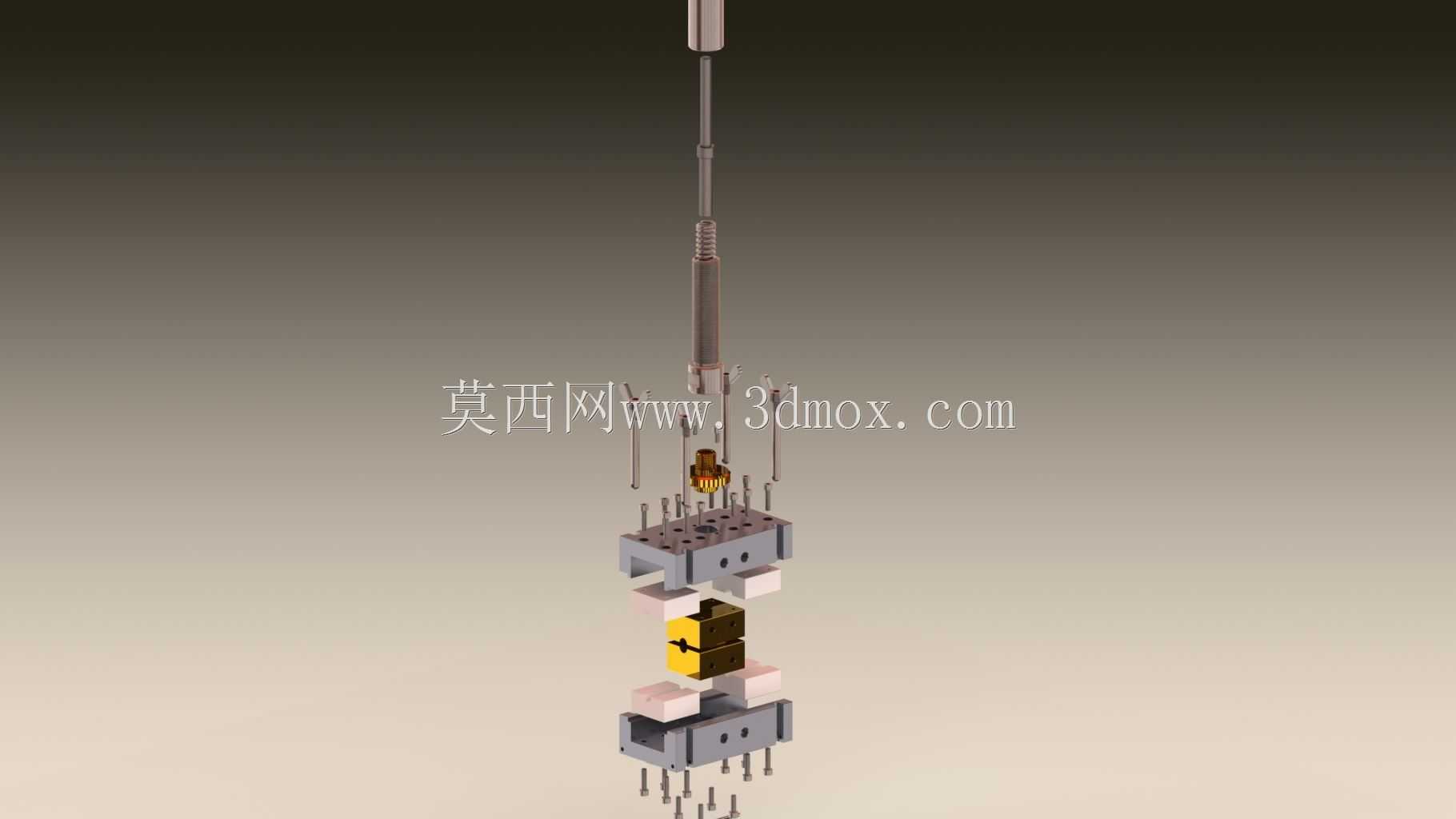

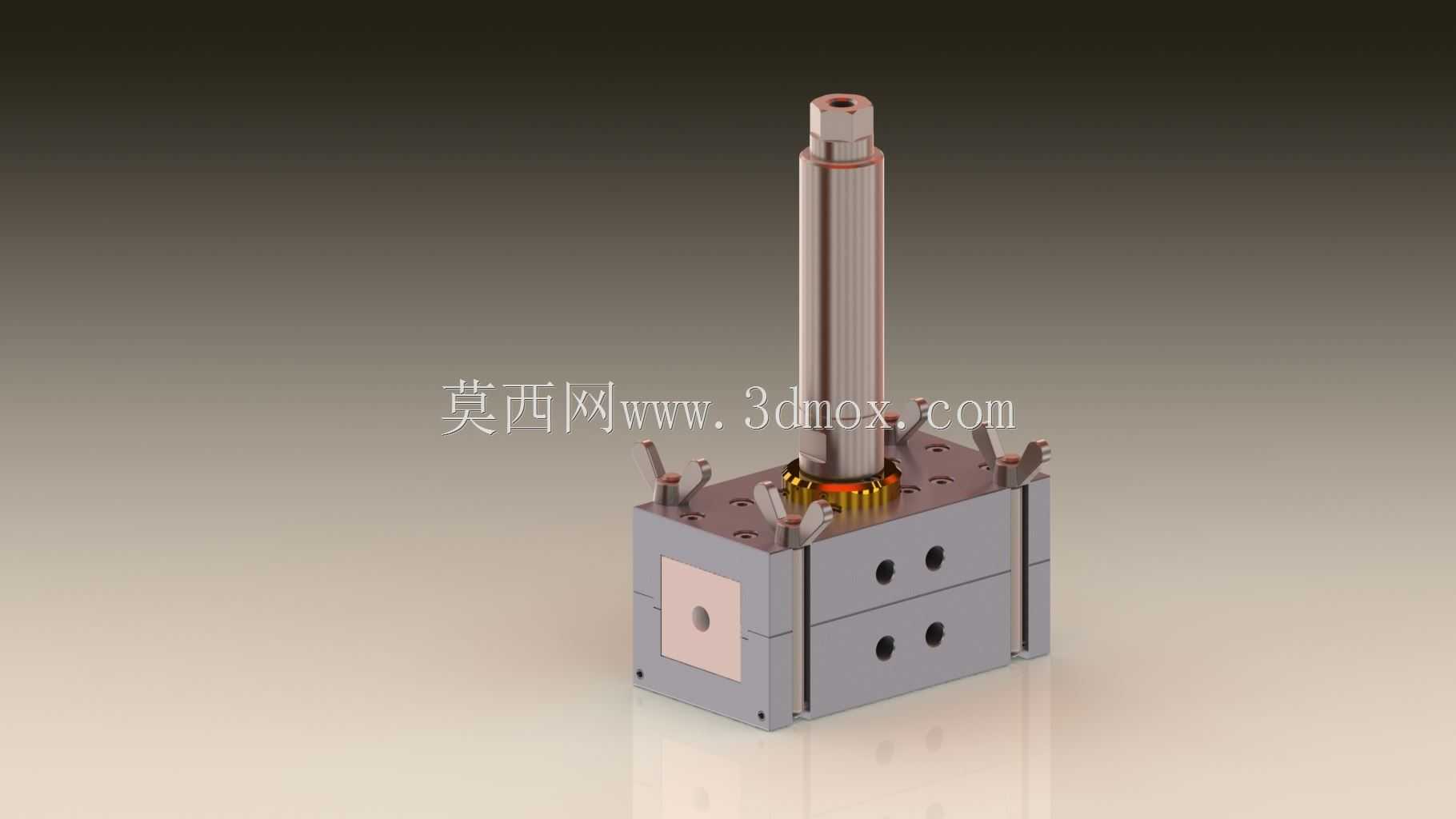

　　在离散制造车间的物料垂直转运、工装夹具上下料工位，这类皮带传动结构常作为末端执行机构的动力传递载体，适配小载荷、平稳性要求高的工位场景，比如电子元器件组装线的治具升降、小型五金件的工序间吊送，相比刚性链传动，其运行噪音更低，缓冲吸震表现更好，不会因为工位间的微小对位偏差出现卡滞。从结构设计逻辑来看，整套机构以环形皮带作为核心动力传递介质，上端衔接驱动端的张紧调节段，预留了足够的张紧行程，可通过顶部的调节螺杆调整皮带预紧力，避免长期运行后皮带蠕变松弛导致的传动打滑；中段为垂直运行段，两侧设置了导向限位结构，约束皮带运行过程中的横向摆幅，保证末端吊具的对位精度控制在±0.2mm以内，满足精密组装工位的重复定位要求。

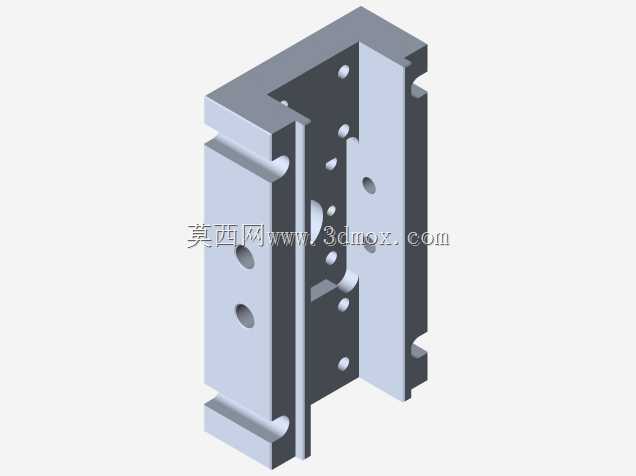

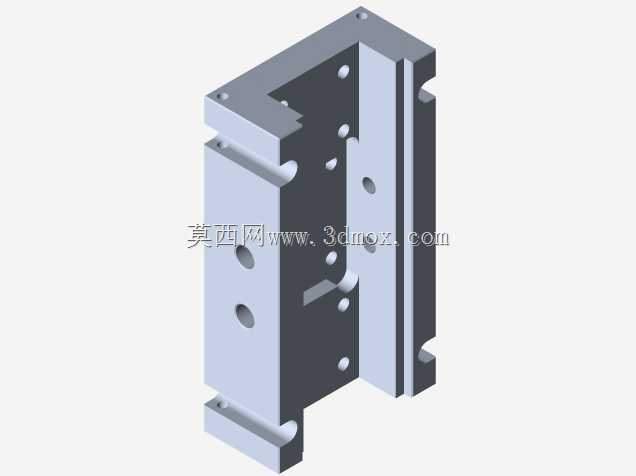

　　下端衔接的载具连接座采用快拆式结构设计，可根据不同的作业需求更换夹爪、真空吸盘、治具托架等不同末端执行件，连接座上设置的定位销与腰型孔，可兼容不同孔位的末端工装安装，无需额外加工转接板，缩短工位换型的调试周期。从安装边界来看，整套机构的垂直安装高度可根据车间工位的净空高度做适应性调整，标准段的单节导轨长度为500mm，可通过拼接方式覆盖1m到3m的垂直行程需求，横向安装宽度控制在120mm以内，占用的工位侧边空间极小，不会干涉作业人员的操作空间，也可直接集成在现有自动化设备的机架侧面，无需对原有设备做大规模结构改造。功能特性层面，皮带内侧设置的等距定位凸台，与带轮上的凹槽做啮合配合，属于同步带传动的衍生结构，

　　相比平皮带传动不存在滑差，传动比恒定，可精准控制末端载具的升降位置，不会因为载荷波动出现位置偏移；皮带本体采用夹布橡胶材质，表层做了耐磨处理，正常工况下的使用寿命可达8000运行小时，日常维护仅需定期清理表面附着的切削碎屑、灰尘即可，无需频繁加注润滑脂，维护成本远低于丝杠、齿轮齿条类的垂直传动结构。在实际应用中，这类结构还可拓展用于轻型物料的水平输送场景，只需调整安装方向，将垂直布置改为水平布置，搭配对应的支撑导轨即可作为小型输送线使用，适配重量在5kg以内的工件转运，比如3C产品的外壳、小型精密轴承、注塑小件等，运行速度可在0.1m/s到0.5m/s之间无级调整，匹配不同生产节拍的工位需求。设计过程中需要重点考量皮带的张紧力设置，

　　张紧力过大会加剧带轮轴承的磨损，缩短轴承使用寿命，张紧力过小则会出现传动打滑、定位不准的问题，通常在装配时会通过张力计测量皮带的垂直挠度，按照皮带每米长度施加15N的测试力时挠度为15mm的标准来调整张紧度，兼顾传动可靠性与部件使用寿命。另外，下端载具连接座上设置的过载脱扣结构，当末端载荷超过额定值的1.2倍时，连接座会自动与皮带卡座脱开，避免皮带过载拉断或者驱动电机堵转烧毁，提升整套机构的运行安全性，脱开后只需将连接座重新卡入卡座即可恢复使用，无需更换零部件，故障恢复时间不超过1分钟。整套结构的所有零部件均采用模块化设计，带轮、轴承、皮带等易损件均采用通用标准件规格，采购替换便捷，无需定制特殊规格配件，可有效降低设备的全生命周期运维成本。
