CADCAM主题金属质感皮带扣结构设计

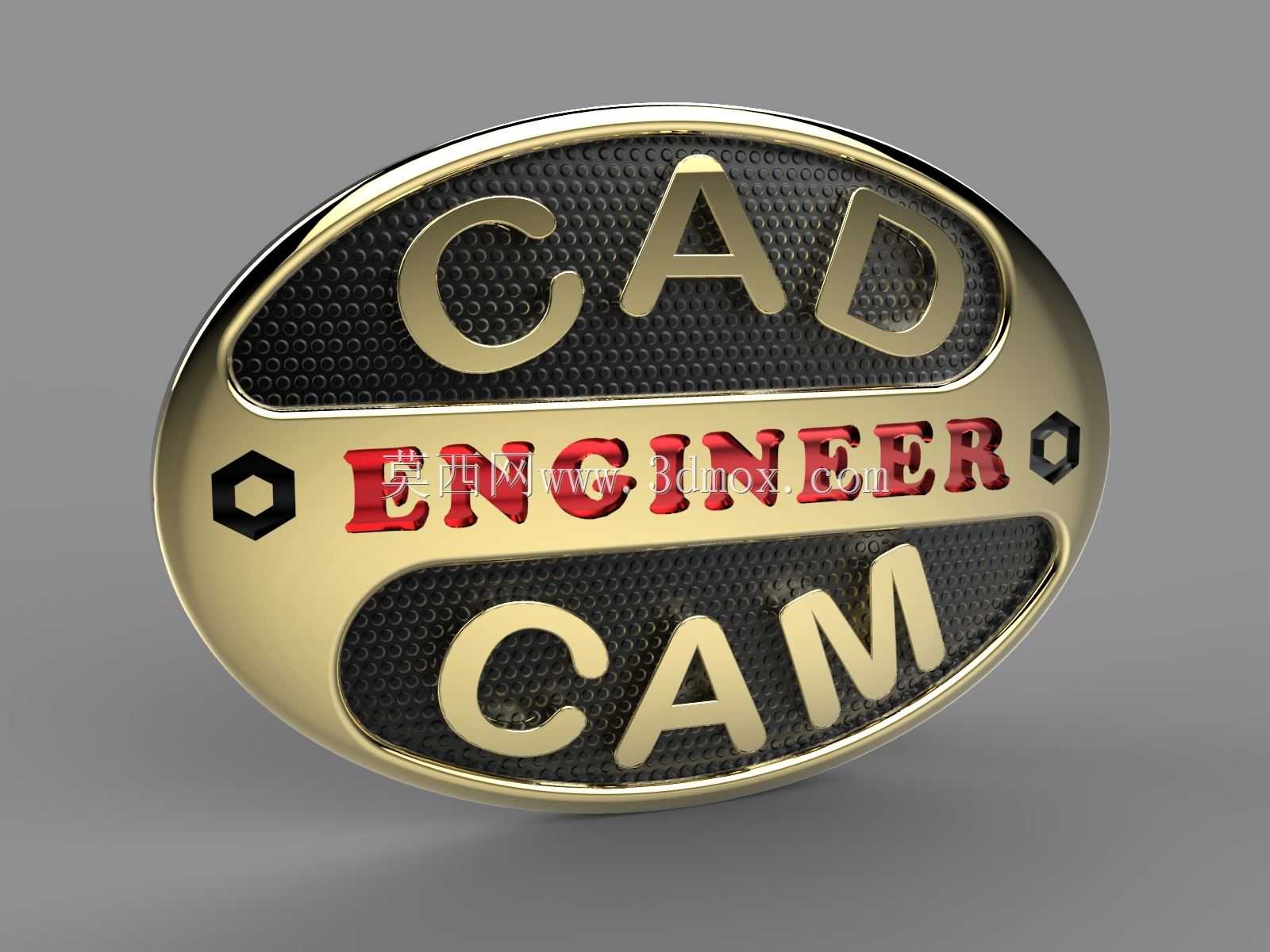

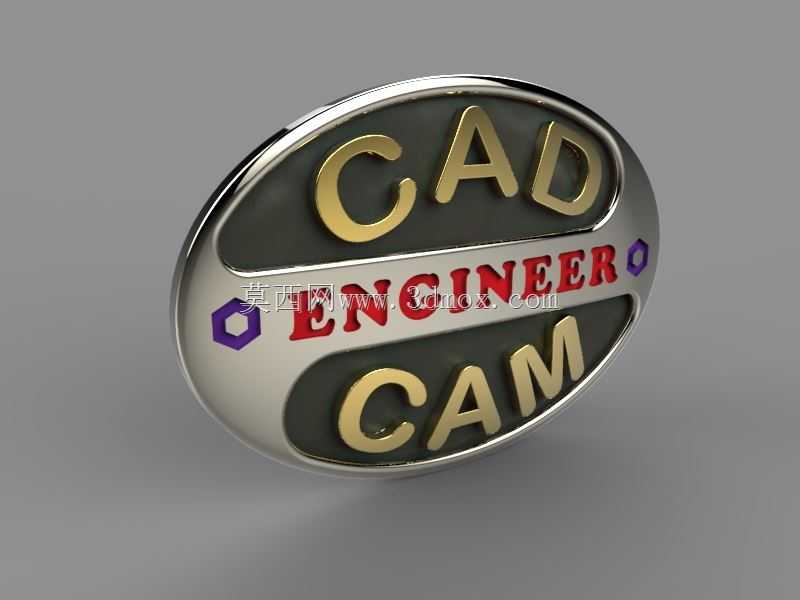

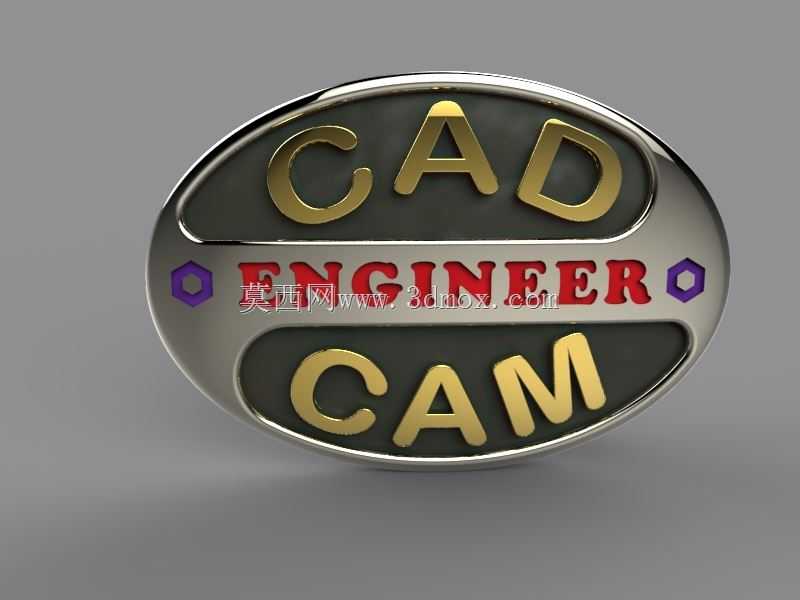

　　这款皮带扣的设计初衷，是面向工程技术从业者日常通勤、工装穿搭场景打造的个性化服饰五金件，整体采用椭圆外轮廓的经典皮带扣基底，规避了异形扣具在穿皮带过程中易卡滞、硌腰的常见问题。主体结构分为三层嵌套式设计，最外层为亮面金属包边，做了R0.8的圆角倒边处理，避免金属锐边刮蹭衣物或者皮肤，中间层采用网纹滚花质感的哑光金属基底，表面的凹点纹理深度控制在0.2mm，既可以提升握持调节时的摩擦力，又能通过明暗质感差突出上层的标识字符。扣面的字符采用分体式嵌装结构，CAD与CAM字样做了凸起1.2mm的亮面金属处理，中间的ENGINEER字样采用红色珐琅填充工艺，字符两侧搭配内六角造型的装饰凹坑，呼应机械加工的行业属性，所有字符的边缘都做了0.

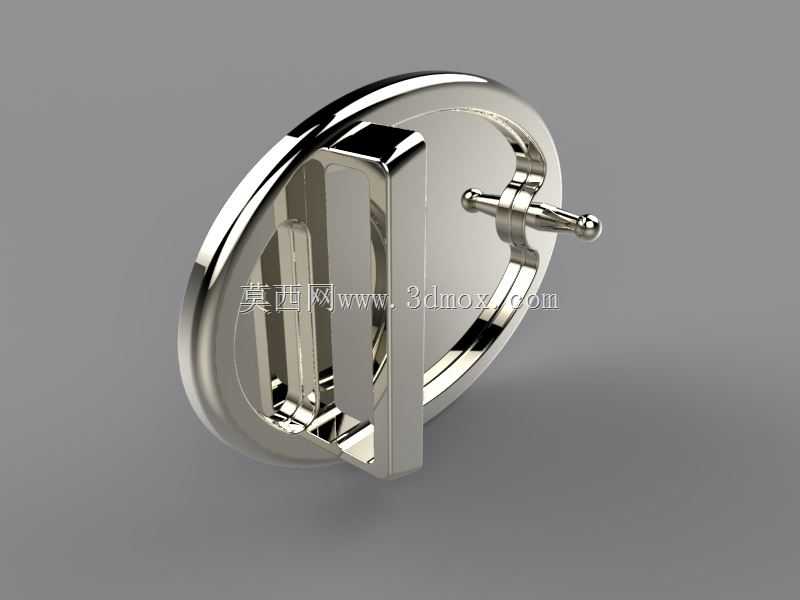

　　1mm的倒角处理，避免长期使用过程中镀层磨损掉漆。从安装边界来看，这款皮带扣适配宽度35mm、厚度3.5-4mm的常规商务与工装皮带，扣体总厚度控制在8mm以内，不会因为扣体过厚导致弯腰时硌压腹部，背面的皮带固定卡舌采用弹性锰钢片材质，卡舌的开合角度设置为30度，既可以保证穿皮带时的顺畅度，又能在扣合后提供足够的卡紧力，避免皮带滑脱。扣针采用直径3mm的不锈钢圆棒加工，针端做了圆弧钝化处理，不会刮伤皮带的带孔边缘，延长皮带的使用寿命。在实际使用场景中，这类主题皮带扣既可以满足日常穿搭的固定功能，又能通过专属的行业标识属性，满足工程从业者的个性化表达需求，结构设计上充分考虑了五金饰件的耐用性要求，所有外露的拼接缝隙都控制在0.

　　05mm以内，避免日常使用中积攒灰尘、汗渍导致的镀层腐蚀，表面处理采用多层电镀工艺，亮面层的镀铬厚度达到0.02mm，哑光层做了喷细砂后镀古铜的处理，不同质感的表层之间做了清晰的分界处理，不会出现镀层混色的问题。设计过程中反复调整了字符的比例关系，避免字符过大显得突兀，或者字符过小识别度不足，最终确定的字符占扣面总面积的65%，既保证了主题标识的辨识度，又预留了足够的网纹基底区域平衡视觉重量，两侧的内六角装饰凹坑深度为0.5mm，内部做了发黑处理，和红色的ENGINEER字样形成视觉上的色彩呼应，让整个扣面的视觉层次更丰富，不会因为全金属色调显得单调。背面的结构做了内凹处理，和皮带接触的区域设置了2mm厚的绒面垫层，

　　避免金属扣体直接摩擦皮带表层，长期使用导致皮带表层起毛磨损，固定皮带的两个挂耳间距设置为36mm，比常规皮带宽度大1mm，公差控制在±0.1mm，既不会因为间隙过大导致皮带在扣内晃动，也不会因为间隙过小导致皮带穿装困难。整体结构没有采用易损的弹簧外露结构，所有弹性部件都内嵌在扣体内部，避免日常使用中弹簧被汗液腐蚀失去弹性，大幅提升了扣具的使用寿命，即使在车间等多粉尘、多油污的工作场景下使用，也不会因为粉尘进入结构缝隙导致扣具卡滞，日常维护只需要用软布擦拭表面即可，不需要额外加注润滑油或者拆解清理。
