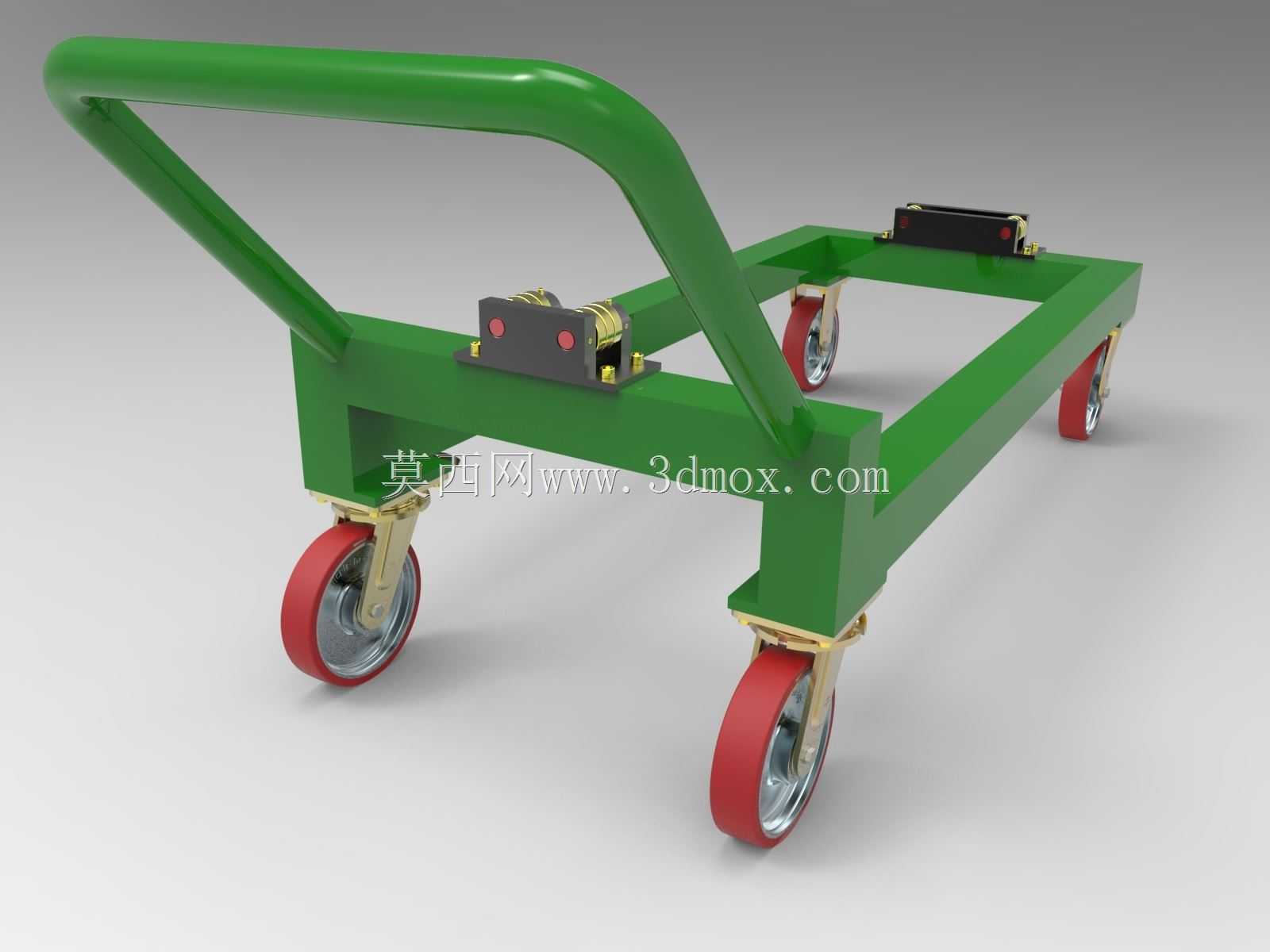

车间重载长料周转手推车结构设计

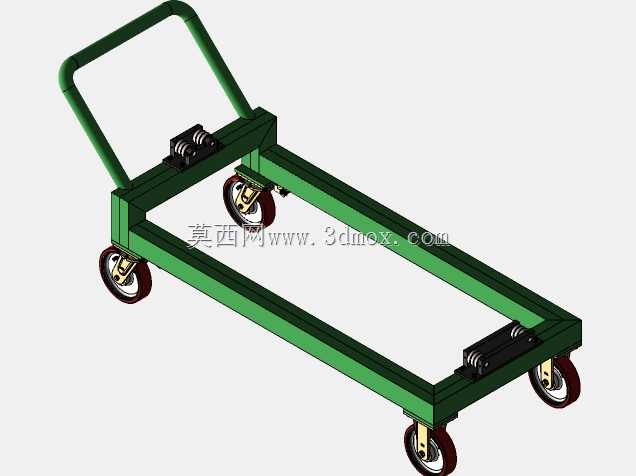

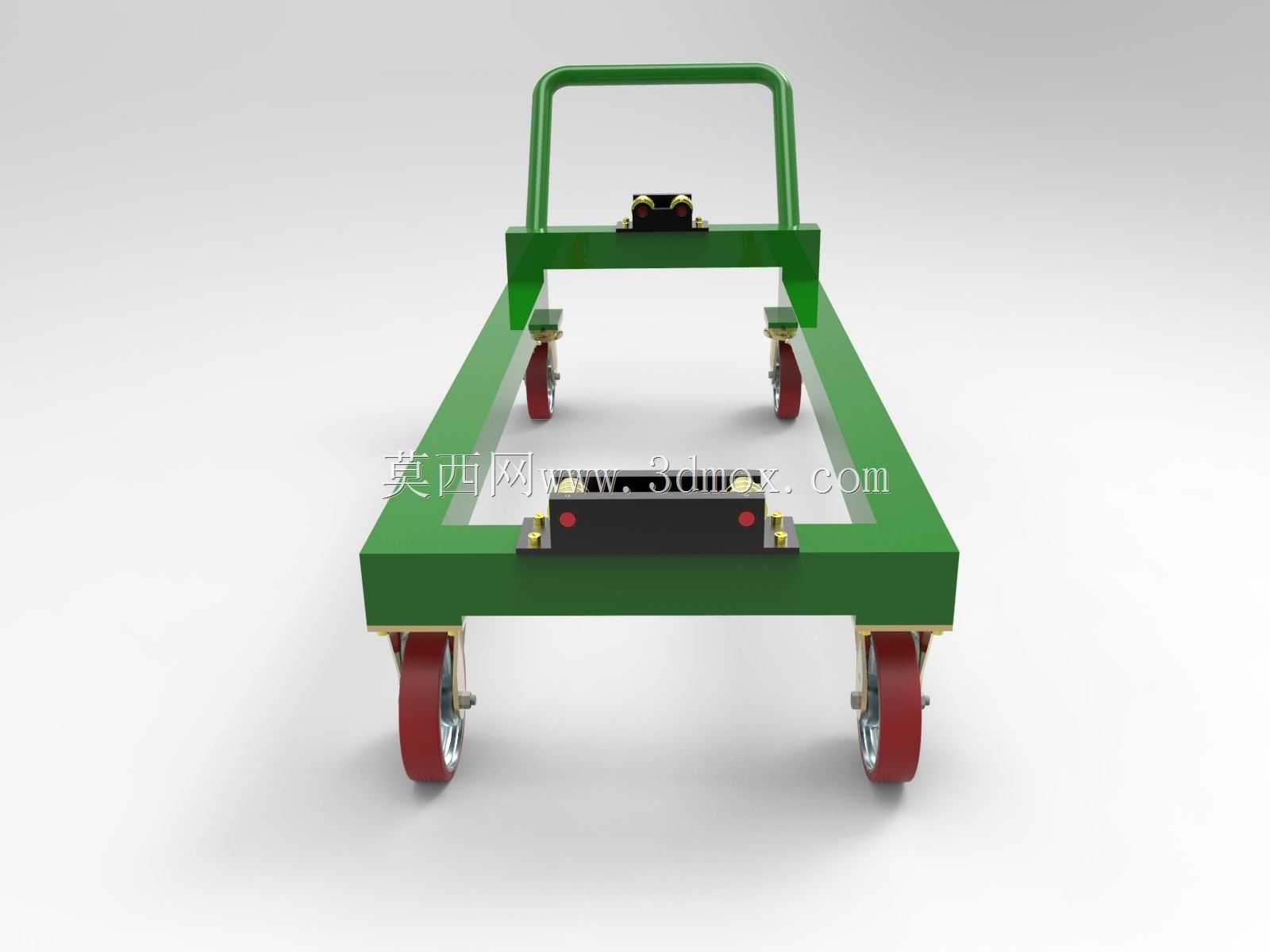

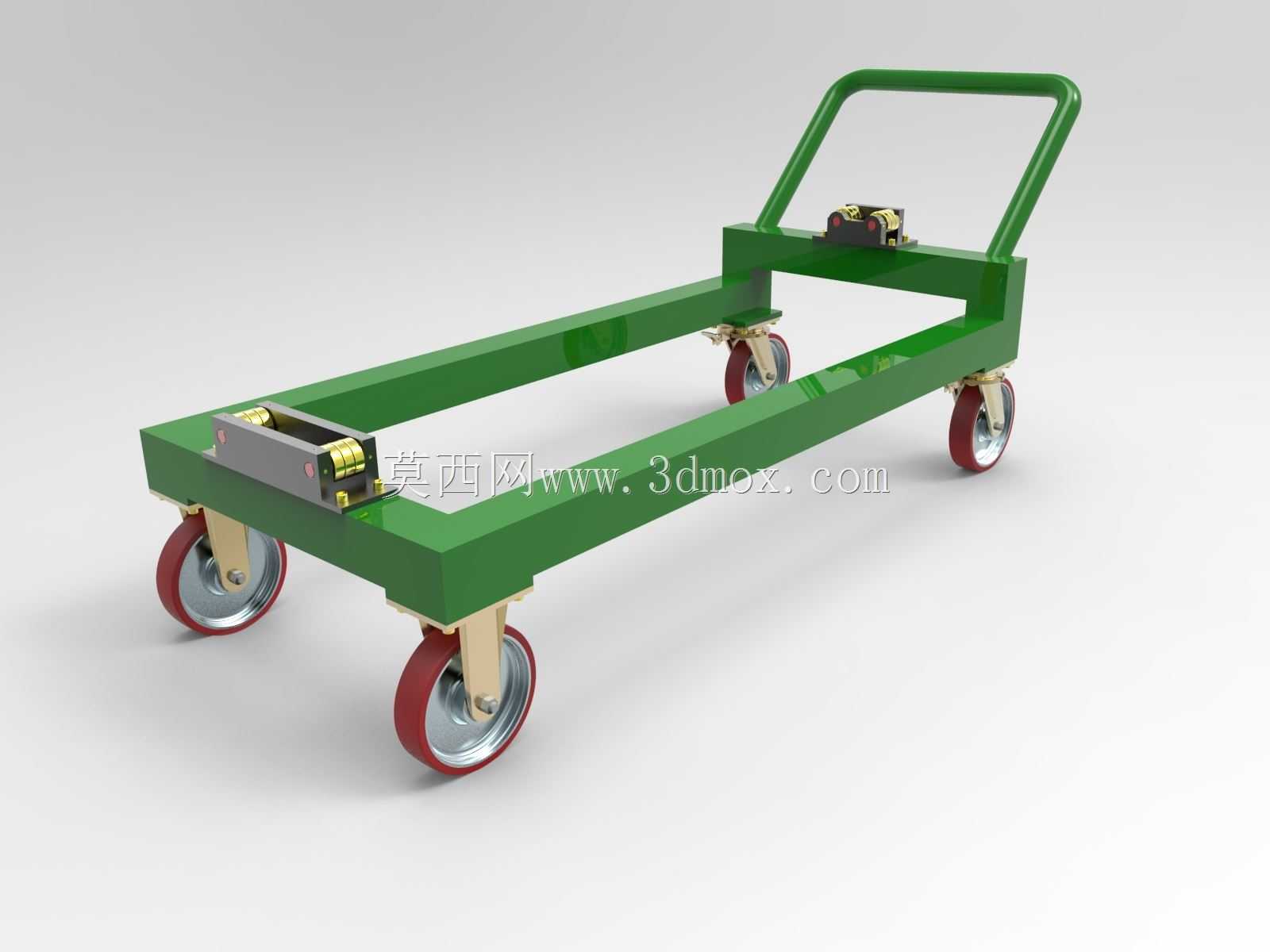

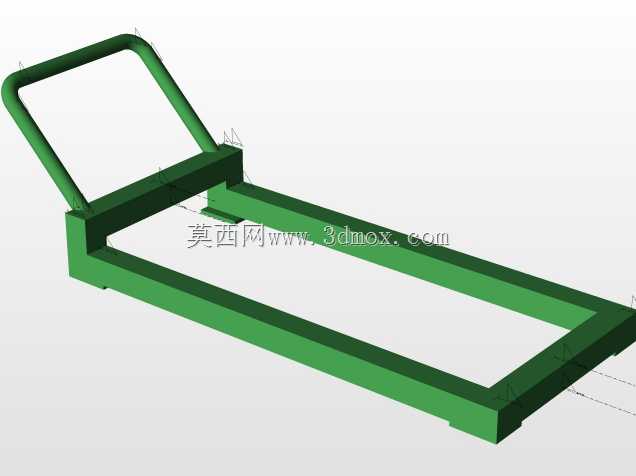

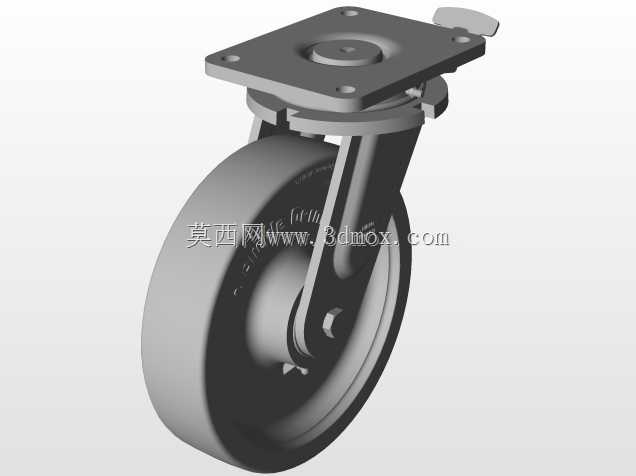

　　这款手推车的结构设计，核心瞄准车间内长条形物料的短距离周转场景，常见于机加工车间的轴类坯料转运、型材下料区的管材/型钢搬运、装配线旁的长杆件工位配送，区别于常规平板手推车的宽台面设计，其采用双纵梁为主的承载框架，刚好适配长度1.5m-2.5m区间的长尺寸物料，避免了常规平板车转运长料时物料探出车身易剐蹭通道设备、转弯半径过大的问题。从功能特性来看，整车采用框架式焊接结构，主承载梁选用矩形空心型钢焊接成型，相比同规格槽钢框架自重降低约22%，同时抗扭刚度更优，在车间地面存在轻微不平整、过地面伸缩缝时，框架不会出现明显的扭转变形，避免放置在上方的精加工工件因车身变形出现磕碰划伤。四个走行轮采用双轴承聚氨酯包胶脚轮，

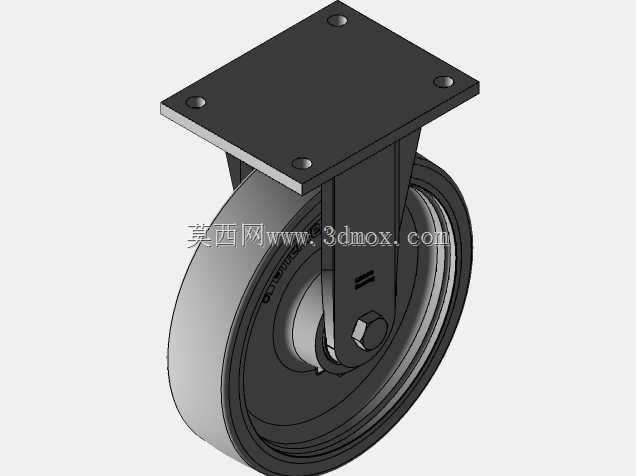

　　轮面硬度控制在邵氏85A左右，既可以承受单轮150kg以上的额定载荷，又能在环氧地坪、水泥地面上走行时不留下压痕，同时走行阻力比同直径铸铁轮降低40%以上，单人推行时无需过大推力即可启动。前端的两个脚轮为万向轮结构，转向枢轴位置加装了推力轴承，重载转向时不会出现卡滞，后端两个为定向轮，保证长距离直行时的走行稳定性，不会出现蛇形跑偏的问题。车身后端的推把采用圆管弯制成型，推把高度设置在距离地面900mm位置，刚好适配成年操作人员自然站立时的手部握持高度，长时间推行时腰部不会出现过度前倾的疲劳感，推把与主框架采用焊接连接，连接处加焊三角形加强筋，避免重载推行时推把出现根部断裂的问题。主框架的承载面上，

　　在靠近前后端的位置各设置了一个带定位挡块的安装座，这两个安装座可以根据转运物料的长度调整固定位置，放置长条形物料时，挡块可以限制物料的前后窜动，避免推行过程中物料从车身两端滑落，同时安装座上预留了绑带穿孔，转运表面光滑的圆管、棒料时，可以穿过绑带将物料与车架绑定，进一步提升转运安全性。从设计思路上，这款手推车没有采用多余的装饰性结构，所有结构件都服务于承载与走行功能，框架的所有焊接位置都做了焊后打磨处理，去除焊渣与尖锐飞边，避免操作人员取放物料时被毛刺划伤，车架表面采用喷塑处理，相比普通喷漆的耐磨性能提升3倍以上，日常使用中被工件剐蹭后不会出现大面积掉漆生锈的问题。外形尺寸方面，整车总长度控制在1800mm，车身宽度为450mm，

　　这个宽度刚好可以在车间1.2m宽的人行通道内完成90度转弯，不会占用过多的通道通行空间，整车总高度（含推把）为1000mm，放置在工位旁时不会遮挡操作人员的视线，也不会与工位旁的物料架产生干涉。脚轮的安装位置做了内收设计，轮系最外侧比车架侧面内收30mm，走行过程中即使靠近通道旁的设备、货架，也不会出现脚轮直接撞击设备支腿的问题，降低日常使用中的轮系损坏概率。主框架的纵梁上表面做了平面度处理，放置带有平整基准面的工装板时，可以保证工装板放置平稳，不会出现倾斜晃动，也可以直接作为小型工装的搭载底座，配合工位旁的工作台完成物料的临时停靠存放。在实际使用场景中，这款手推车还可以适配多品种小批量的物料转运需求，当需要转运箱体类物料时，可以在框架上方加装定制的料箱支架，直接扩展为通用周转车使用，不需要对主框架做额外的焊接改动，所有扩展安装孔都在设计时做了预留，兼顾了专用场景的适配性与通用场景的扩展性。车架底部预留了足够的离地间隙，最小离地高度为120mm，在车间过地面线槽、小高度门槛时不会出现车架底部剐蹭地面的问题，日常清理车间地面时，清扫工具也可以顺利伸到车架下方，不会形成清洁死角。推把的握持位置套有防滑橡胶套，即使操作人员手上沾有少量切削液、油污，握持推把时也不会出现打滑脱手的问题，提升操作的安全性。
