铰接式单杆双作用液压缸三维结构设计

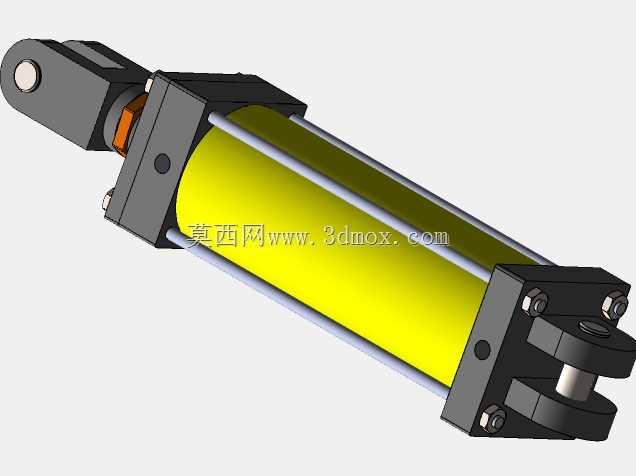

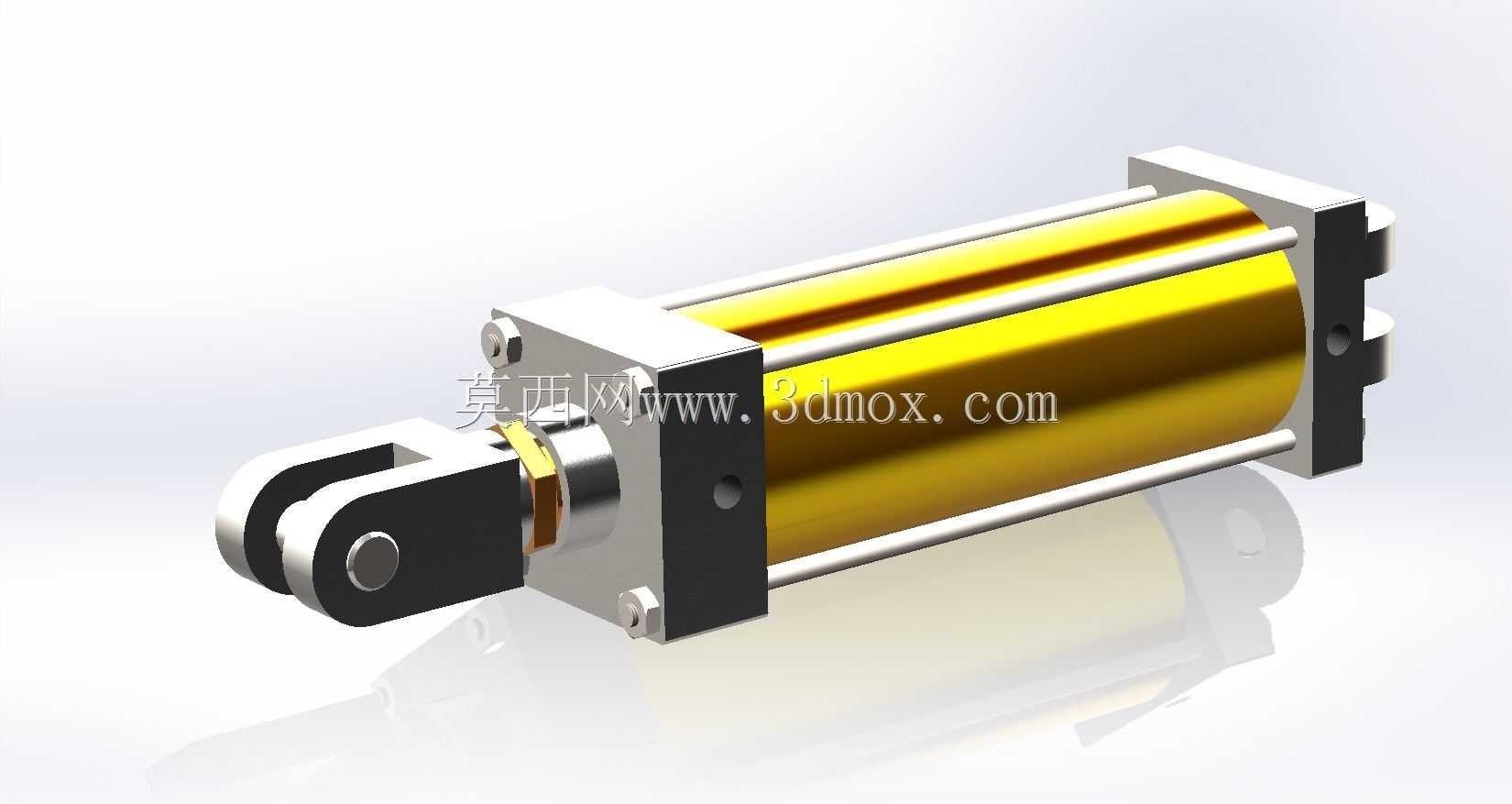

　　这款铰接式单杆液压缸的三维结构，完全围绕工业现场实际安装与使用需求搭建，没有多余的装饰性结构，每一处几何特征都对应实际加工与装配的工艺要求。从应用场景来看，这类带前后铰接耳的液压缸，多用于工程机械臂架驱动、自动化生产线工件顶升、工装夹具夹紧动作、物流设备举升机构这类需要随负载摆动调整施力角度的场合，相比法兰安装或者脚架安装的缸型，铰接结构能抵消安装面的同轴度误差，避免活塞杆承受侧向弯矩，大幅降低密封件偏磨的概率。

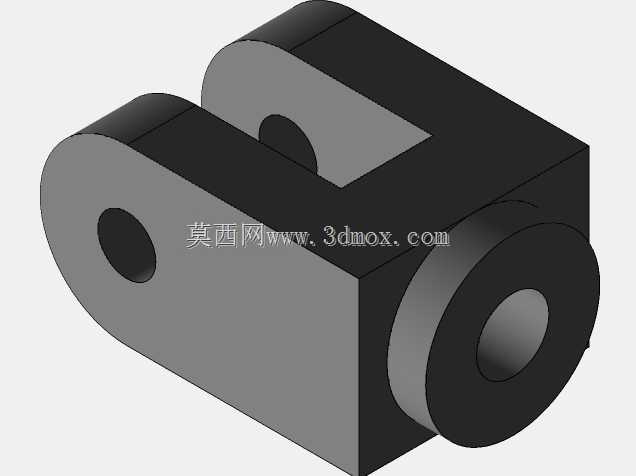

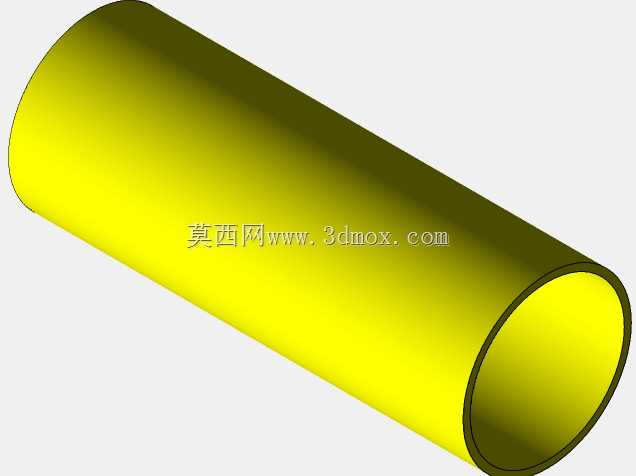

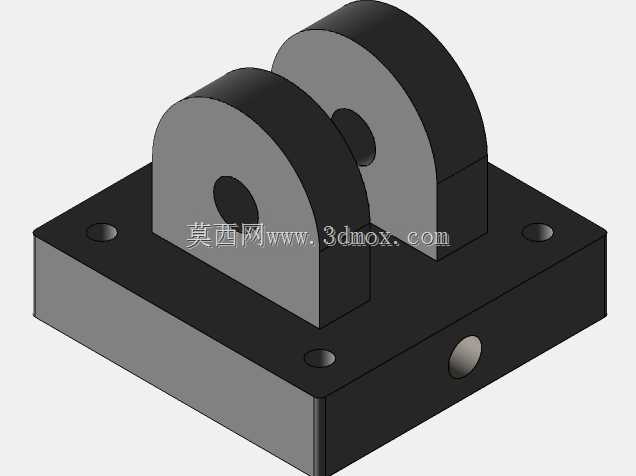

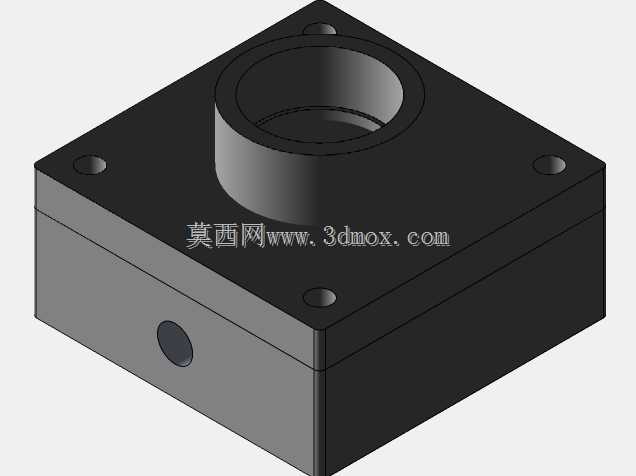

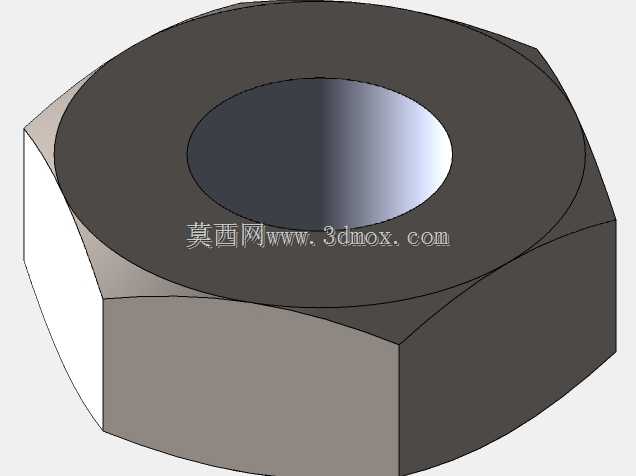

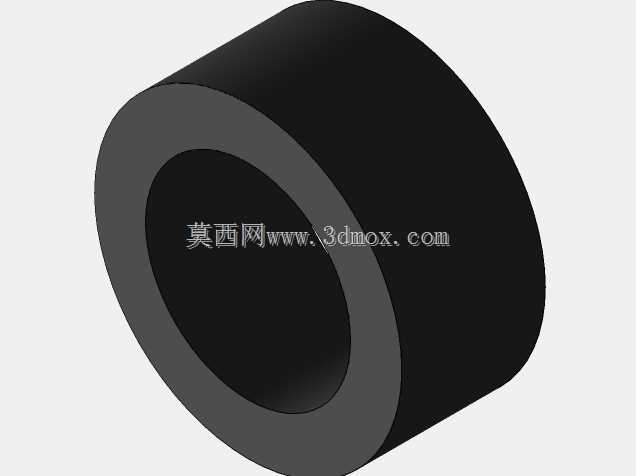

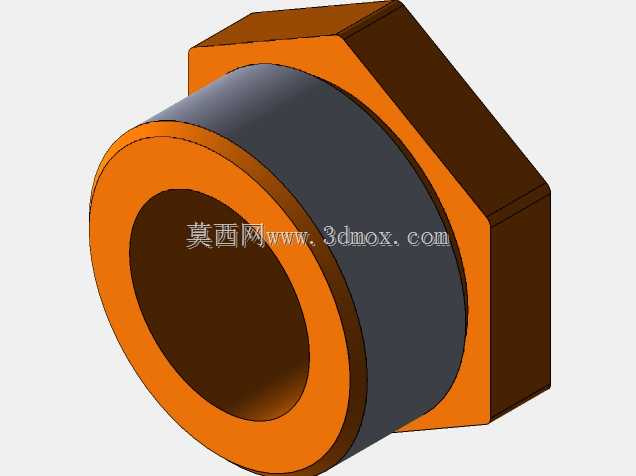

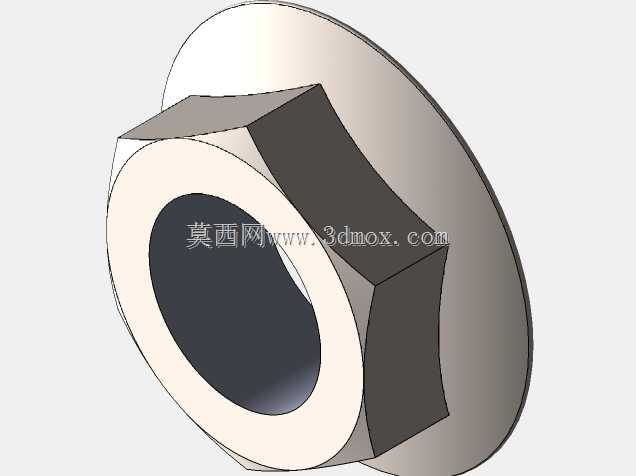

　　从功能特性上看，模型还原的是双作用单活塞杆结构，缸筒采用无缝钢管加工的基准特征，内壁预留了珩磨加工的尺寸余量，端盖与缸筒通过四根均布的拉杆锁紧，这种拉杆式结构相比焊接缸筒，拆装维护更方便，密封件更换时不需要破坏缸体结构，适合中小缸径、中低压工况的通用场景。前端的铰接耳环带自润滑轴承安装位，后端的尾座铰接孔与前端耳环同轴度在建模时做了公差约束，避免实际装配后出现别劲问题；活塞杆伸出端的连接叉采用分体式锁紧结构，带销轴孔与防转卡槽，和负载端连接时不需要额外加工转接件，直接穿销轴即可完成装配，能缩短现场安装的调试周期。

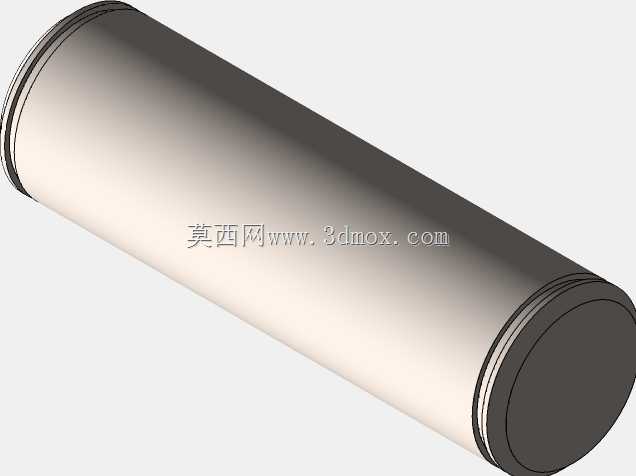

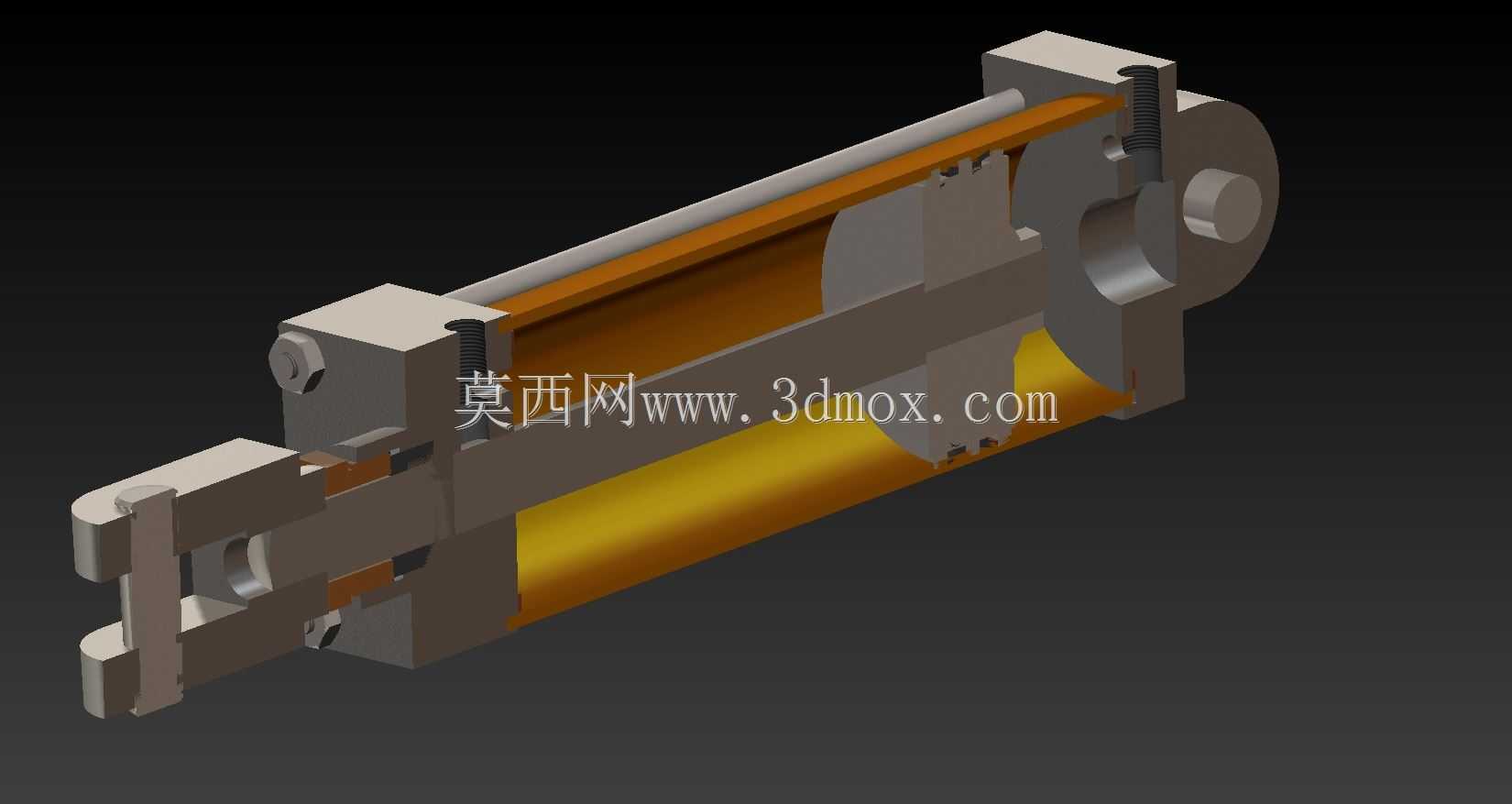

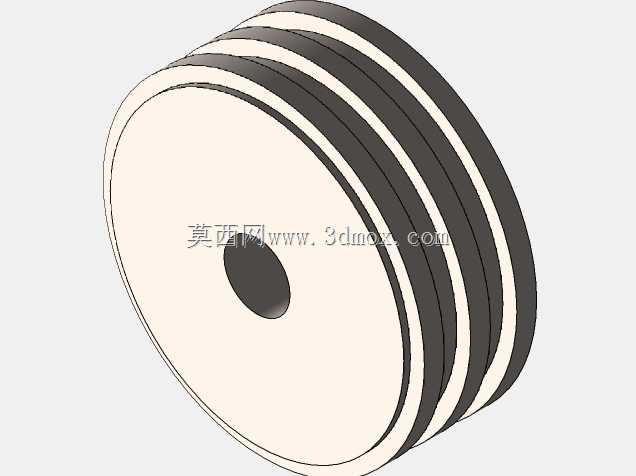

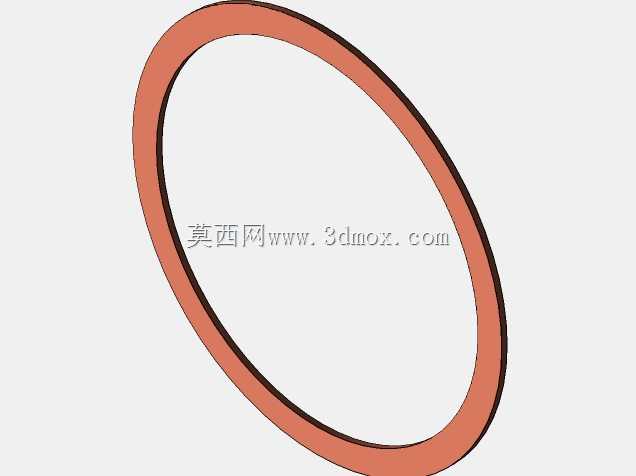

　　设计思路上，建模时优先保证了安装边界的准确性：缸筒外径、活塞杆直径、行程对应的闭合长度、伸出总长度、前后铰接孔的中心距、铰接孔内径、拉杆分布的节圆直径这些核心安装尺寸，都按照通用液压元件的选型规范做了参数化约束，结构工程师在做整线布局时，可以直接提取模型的安装面坐标，不需要重新测绘核对尺寸。密封结构的位置也做了还原：活塞位置的格莱圈安装槽、活塞杆端的防尘圈与斯特封槽、端盖处的O型圈沟槽，都按照密封件厂商的样本尺寸预留了槽宽与槽深，不会出现建模尺寸和实际密封件不匹配的问题。另外，缸筒外壁没有做多余的凸台结构，预留了感应开关、液压锁这类附件的安装空间，用户可以根据实际工况在模型基础上添加附属件，不需要重构缸体主体结构。

　　从安装边界来看，模型的闭合状态下，前后铰接孔的中心距是核心安装基准，选型时只需要核对这个尺寸和所需行程，就能确认是否适配安装空间；活塞杆伸出到最大行程时，不会和端盖发生碰撞，活塞的缓冲结构在模型里也做了简化表达，对应实际产品的端部缓冲功能，能减少活塞行程末端对端盖的冲击。拉杆的长度按照缸筒行程匹配，不会出现拉杆过长干涉其他部件、或者过短锁紧力不足的问题；连接叉的开口宽度按照通用负载连接耳的厚度做了适配，销轴孔的公差带按照间隙配合设置，装配时不需要修配就能完成安装。另外，模型的所有圆角、倒角特征都按照机加工工艺要求设置，没有出现尖锐棱边，对应实际加工时的去毛刺工序，也避免应力集中导致的部件断裂问题。

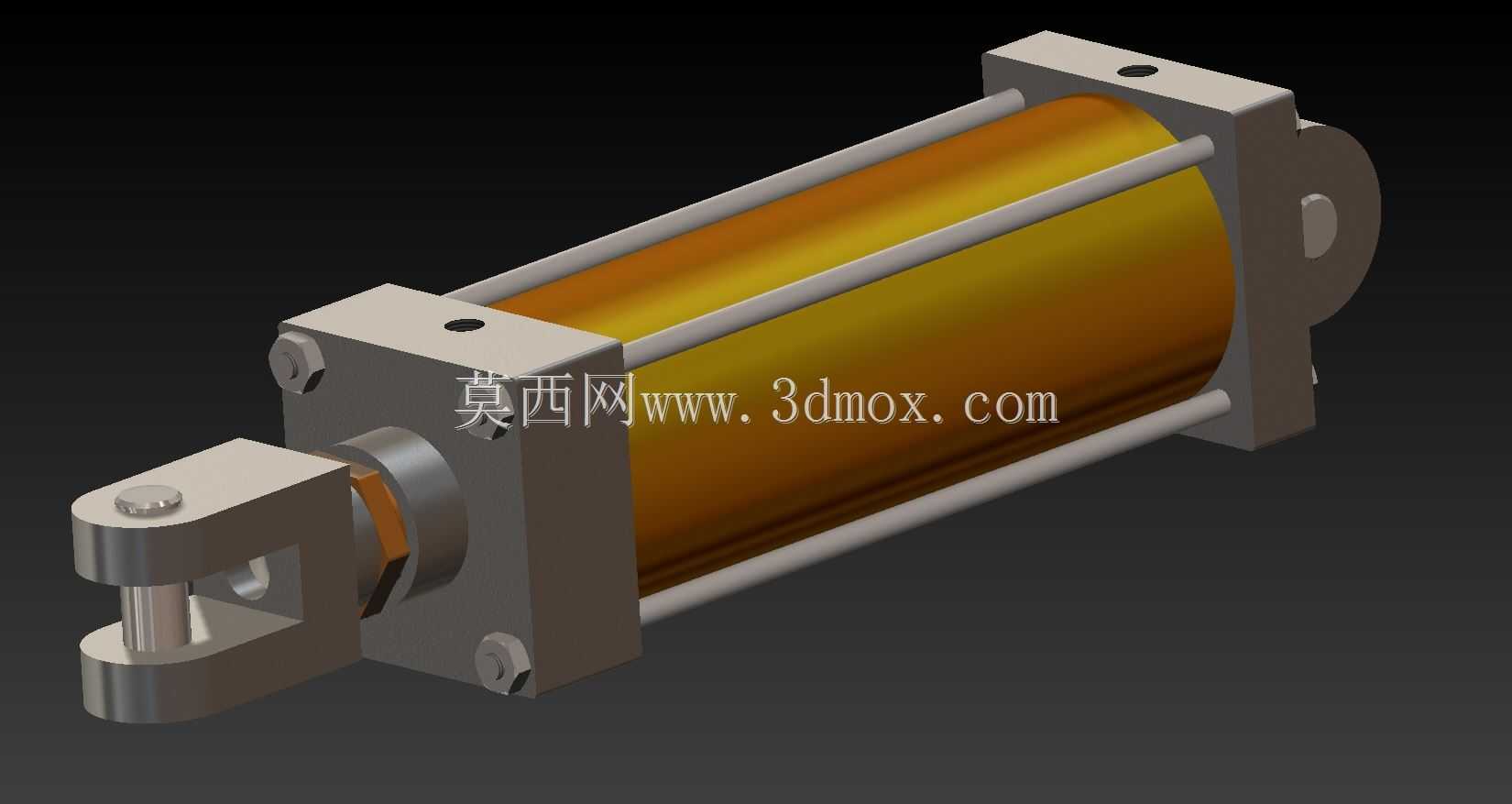

　　在实际选型使用时，这类铰接缸的受力方向需要尽量和铰接孔的回转平面保持一致，建模时也特意将铰接孔的轴线设置为与活塞杆轴线垂直相交，保证受力时缸体可以顺畅摆动，不会出现卡滞。缸体表面的质感表达对应实际产品的缸筒镀硬铬、端盖喷漆的处理工艺，结构工程师在做方案演示时，可以直接用这个模型做装配干涉检查、运动仿真，验证行程范围内是否会和周边设备发生碰撞，也可以基于这个模型修改缸径、行程参数，快速衍生出不同规格的同系列液压缸模型，减少重复建模的工作量。
