金属薄板缓冲堆撑压力拆卸装置

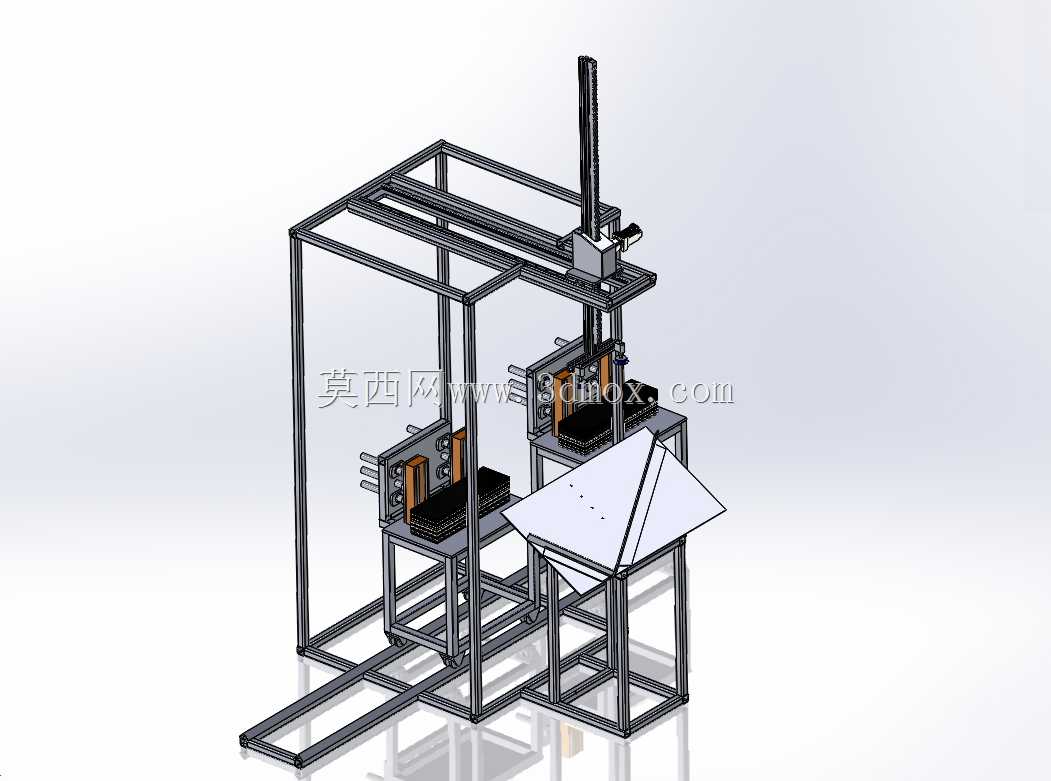

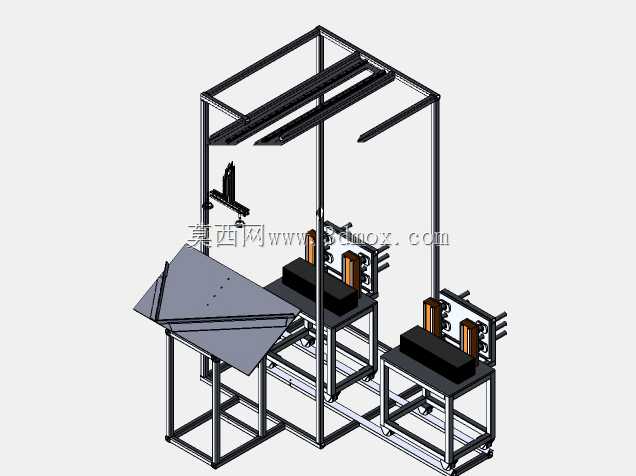

　　在3C电子、五金冲压的薄板加工产线中，叠层金属板的分料取料一直是影响产线节拍的关键环节——传统人工分料不仅效率低下，还容易因板材粘连造成取料双张、表面划伤，直接导致后续冲压、裁切工序的不良率攀升，这套金属板拆卸装置正是针对该类场景开发的专用分料拆垛设备。从结构布局来看，设备采用铝型材搭建的框架式主体，整体安装边界控制在长1800mm、宽1200mm、高2200mm范围内，可直接对接现有冲压产线的上料工位，不需要对原有产线布局做大规模改造，底部预留的调节脚杯可适配车间地面的水平度误差，安装时仅需固定四个脚位的膨胀螺栓即可完成主体定位，大幅缩短产线调试周期。设备核心功能区分为拆垛工位、缓冲堆撑工位与出料导向三个部分：

　　拆垛工位搭载垂直布置的磁性分料模组，利用强磁体的磁场穿透性，将叠放的金属薄板逐张分离，避免板材间因油膜、真空吸附造成的粘连问题，模组的升降行程可根据料堆高度自动适配，最大支持600mm高度的料堆上料，单次分料厚度覆盖0.1mm-2mm的冷轧钢板、镀锌板、铝板等常见金属薄板；缓冲堆撑工位采用弹性支撑结构，在分料完成后承接被分离的单板，通过可调阻尼的缓冲组件抵消板材下落的冲击力，避免薄板因刚性碰撞产生变形，支撑面的定位挡块可根据板材尺寸快速调节，兼容最小100mm100mm、最大600mm400mm的板材规格；出料导向部分采用倾斜式导料结构，分离后的单板可沿导板面顺滑滑入下一工序的输送线，导板的倾斜角度可在15°-30°范围内调节，

　　适配不同重量、不同表面摩擦系数的板材输送需求。设计过程中重点考虑了产线的通用性与维护便捷性：所有与板材接触的部位均采用非金属耐磨材质，避免金属硬接触划伤板材表面；磁性分料模组的磁块采用快拆式安装结构，更换不同磁力强度的磁块仅需松开两个紧固旋钮，可快速适配不同厚度、不同材质的板材分料需求；框架上预留的传感器安装位可直接加装光电检测开关，实现料空预警、双张检测的自动化信号输出，可直接接入产线PLC控制系统，无需额外加装安装支架。从实际应用反馈来看，该设备投入使用后，薄板分料工序的效率可提升至人工分料的3倍以上，双张率控制在0.1%以内，同时大幅降低操作人员的劳动强度，避免人工搬抬薄板过程中的割伤风险。

　　设备的气动管路与电气走线全部内置在铝型材的槽道内部，外观整洁无外露管线，既避免车间生产过程中油污、粉尘对管线的侵蚀，也消除了管线外露带来的安全隐患。针对不同行业的特殊需求，该结构还可做模块化拓展：比如针对不锈钢板等非导磁板材，可将磁性分料模组更换为气吹式分料组件，利用高压气流实现板材分离；针对大尺寸板材的拆垛需求，可在框架两侧加装辅助导向杆，扩大设备的兼容尺寸范围，整体结构的模块化设计让改型周期控制在3个工作日内，可快速响应不同客户的定制化需求。
