弹簧助力式手动原木劈分作业装置

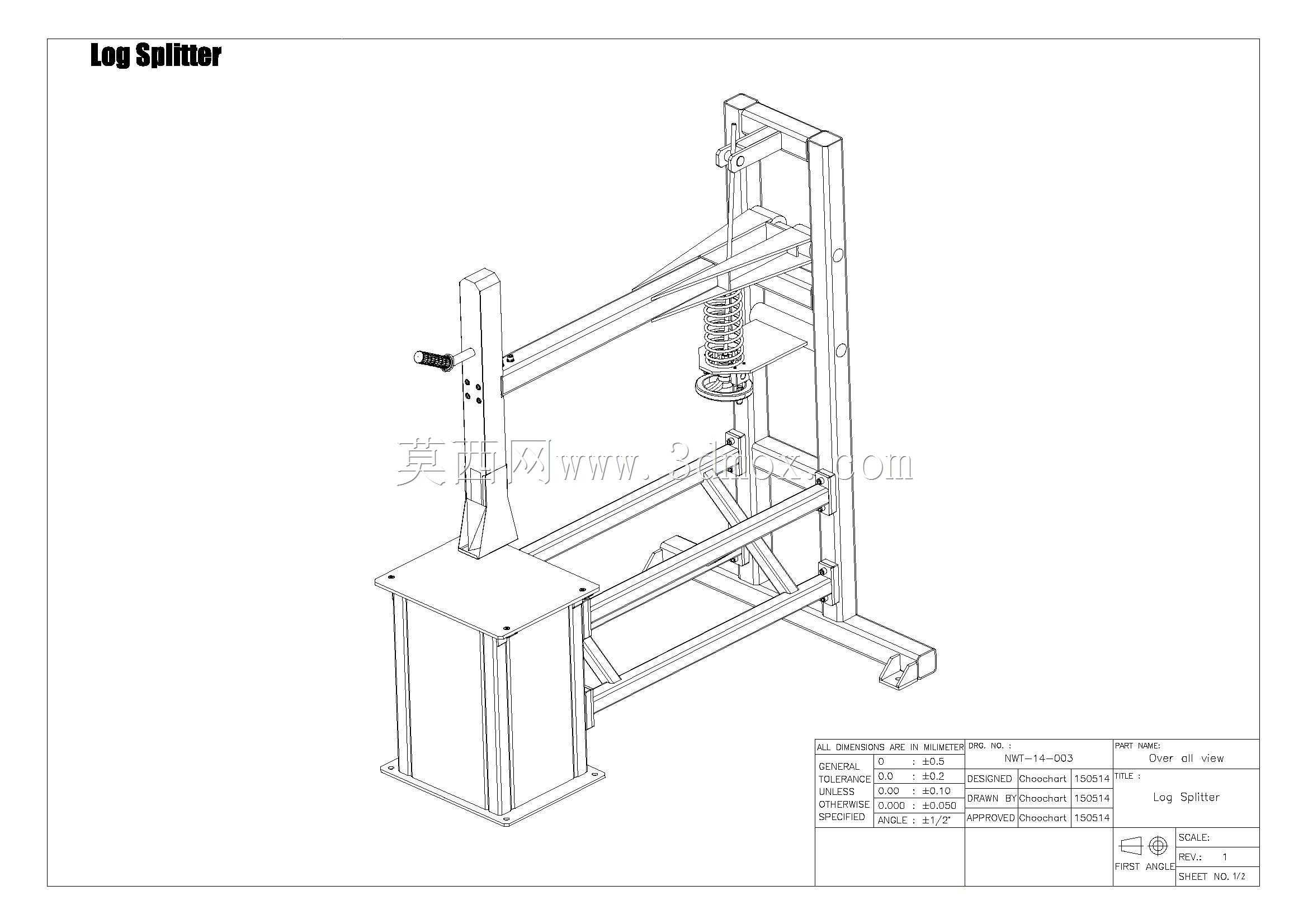

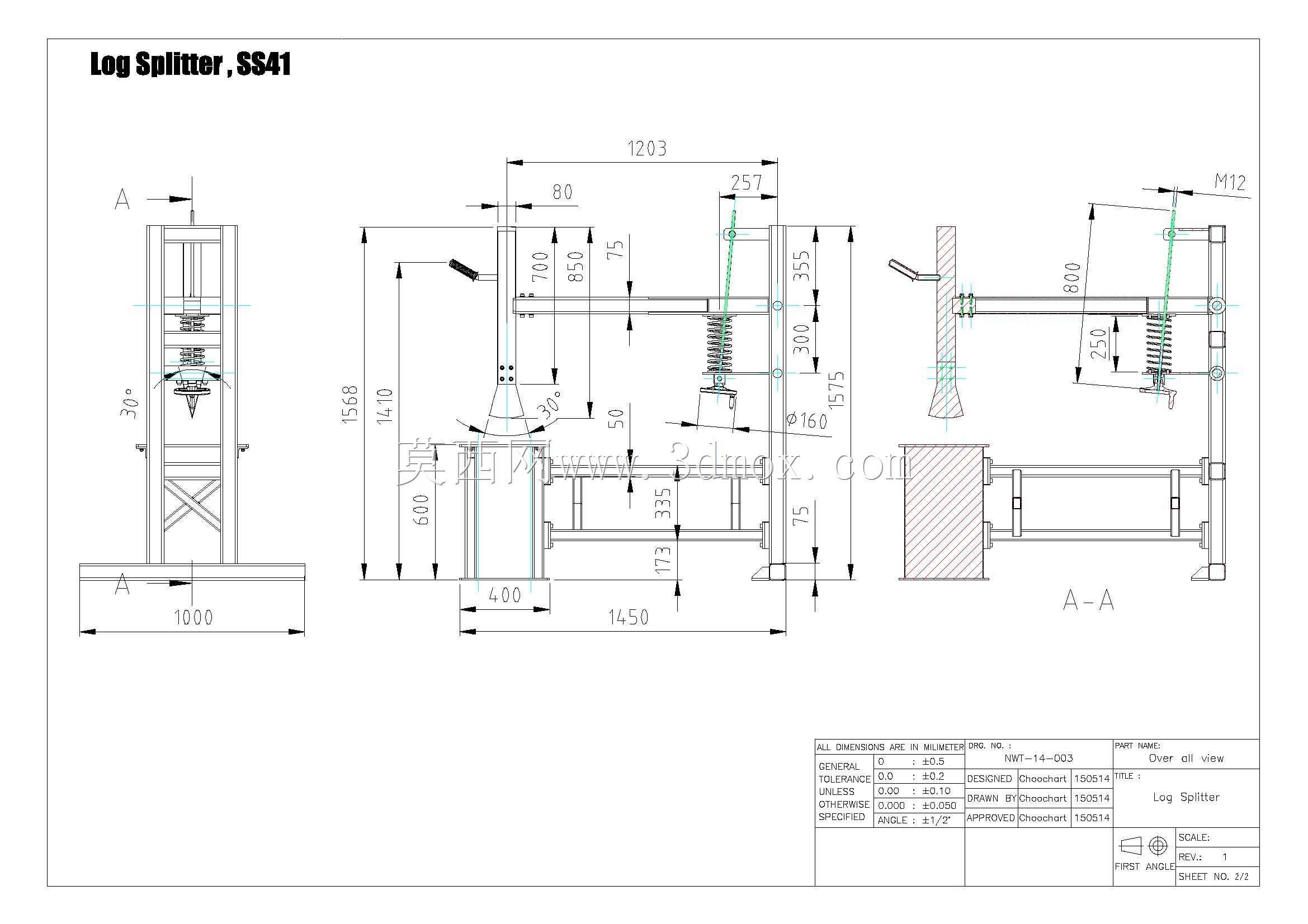

　　在北方林区散户、城郊自采暖住户以及小型木工作坊的日常作业里，原木粗劈分一直是个绕不开的体力活，常规斧头劈砍不仅对作业人员的臂力、腰腹力量要求高，遇到木节交错的硬木段还容易出现斧头卡滞、弹飞的安全隐患，这款带弹簧辅助结构的原木拆分装置，正是针对这类小批量原木劈分场景设计的手动作业工具。从结构布局来看，整套装置采用方管焊接的框架式落地结构，底部两根横向延伸的支撑脚直接接触地面，作业时无需额外打膨胀螺栓固定，仅靠自身框架重量加上作业人员踩踏底部横梁的配重，就能抵消劈分动作产生的反向冲击力，整体安装边界宽度控制在800mm以内，纵向深度不超过700mm，竖直方向总高度约1200mm，不管是放在农家院的檐下、木工棚的角落，

　　还是临时作业的林间空地，都不需要占用太大的平整场地，挪动时两个成年人就能抬运转移，适配无固定作业点位的零散使用需求。装置核心的施力结构采用杠杆+弹簧蓄能的组合设计，长杠杆臂的支点设置在竖直框架的中上部，杠杆末端延伸出的操作手柄高度刚好适配成年站立作业的握持位置，作业时不需要大幅弯腰发力；杠杆与竖直框架之间安装的圆柱螺旋压缩弹簧，在非作业状态下会将劈刀抬升至最高位，当作业人员向下压动操作手柄时，弹簧的压缩蓄能会和人力施加的下压力共同作用在劈刀上，相比纯手动斧头劈砍，能降低约40%的手部施加力，哪怕是力量偏小的作业人员，也能顺利劈开直径250mm以内的软质原木段。劈刀采用楔角28度的单刃结构，刀头通过螺栓固定在杠杆的动力输出端，

　　磨损后可以单独拆卸更换，不需要整体更换杠杆组件；刀头正下方的框架位置设置了原木定位挡块，挡块上开有不同深度的V型定位槽，能适配直径100mm到300mm不等的原木段放置，劈分作业时原木不会因为受力出现侧向滚动，避免劈偏的问题。竖直框架上还设置了多档高度调节孔位，可以根据待劈原木的直径大小，调整弹簧的初始预紧力以及劈刀的下止点位置，劈分小径木时降低弹簧预紧力，避免空行程时弹簧弹力过大导致手柄反弹伤人，劈分大径硬木时调高弹簧预紧力，获得更大的辅助下压力。和市面上常见的液压劈柴机相比，这套装置不需要接入电源或者燃油动力，完全依靠人力结合弹簧蓄能完成作业，没有液压油泄漏、电路故障的维护痛点，

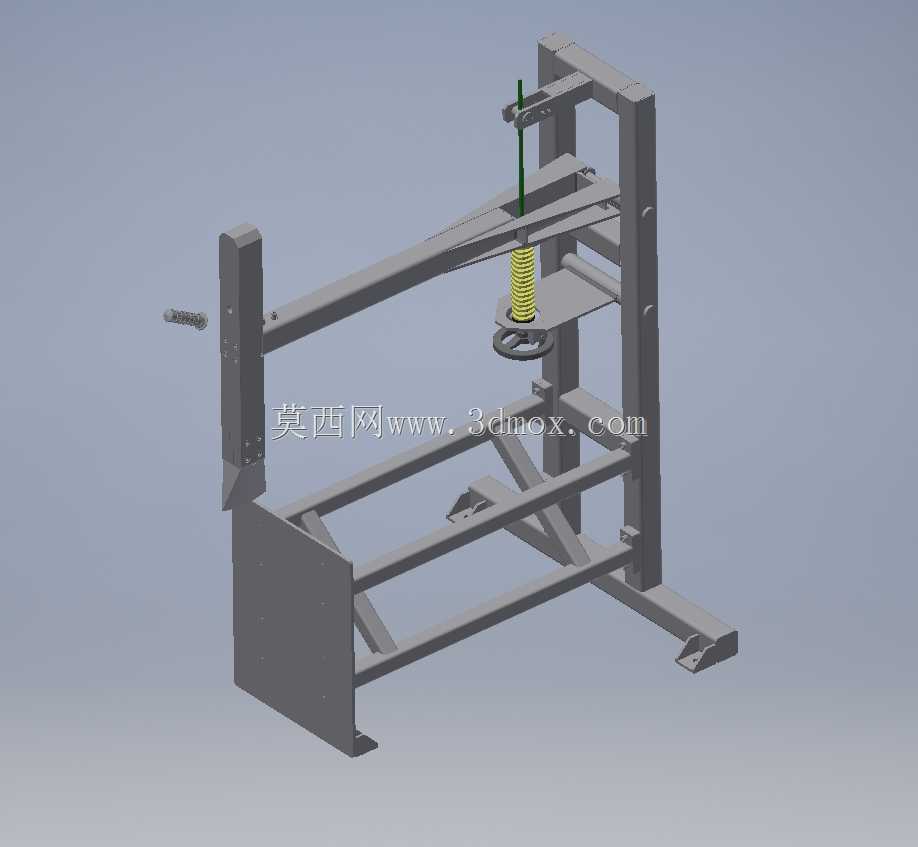

　　冬季低温环境下也不存在液压油黏度升高导致动作卡滞的问题，结构件全部采用普通碳素结构钢焊接加工，没有精密传动部件，日常维护只需要定期在杠杆支点的转动销轴处加注润滑脂，弹簧表面做喷塑防锈处理，户外放置也不容易出现锈蚀失效的问题。从实际作业流程来看，使用时只需要将截断好的原木段放置在刀头下方的V型定位槽内，一只手扶住原木段保持竖直（扶木位置远离刀头下落轨迹，框架上设置的防护挡边能避免手部误入作业区），另一只手向下压动操作手柄，刀头在人力和弹簧力共同作用下切入原木，将原木沿纹理劈成两半，松开手柄后弹簧自动将杠杆和刀头抬回初始位置，即可进行下一段原木的劈分作业，单段原木的劈分动作耗时不超过5秒，单人每小时可以处理约120段原木段，完全满足家庭自采暖、小型木工作坊的原料初加工需求。在三维建模过程中，这套装置的框架焊缝全部采用连续角焊缝模拟，焊脚高度按照方管壁厚的1.2倍设置，弹簧参数按照GB/T 2089的标准选型，有效圈数、节距、钢丝直径都匹配实际受力需求，转动销轴的配合间隙按照H8/f7的间隙配合设置，既保证转动灵活性，又不会出现过大的旷量，所有安装孔位的位置度公差控制在0.2mm以内，确保实物加工时能够顺利组装，不需要二次锉修孔位。
