适配本田K20系列2.0升发动机增压密封垫片

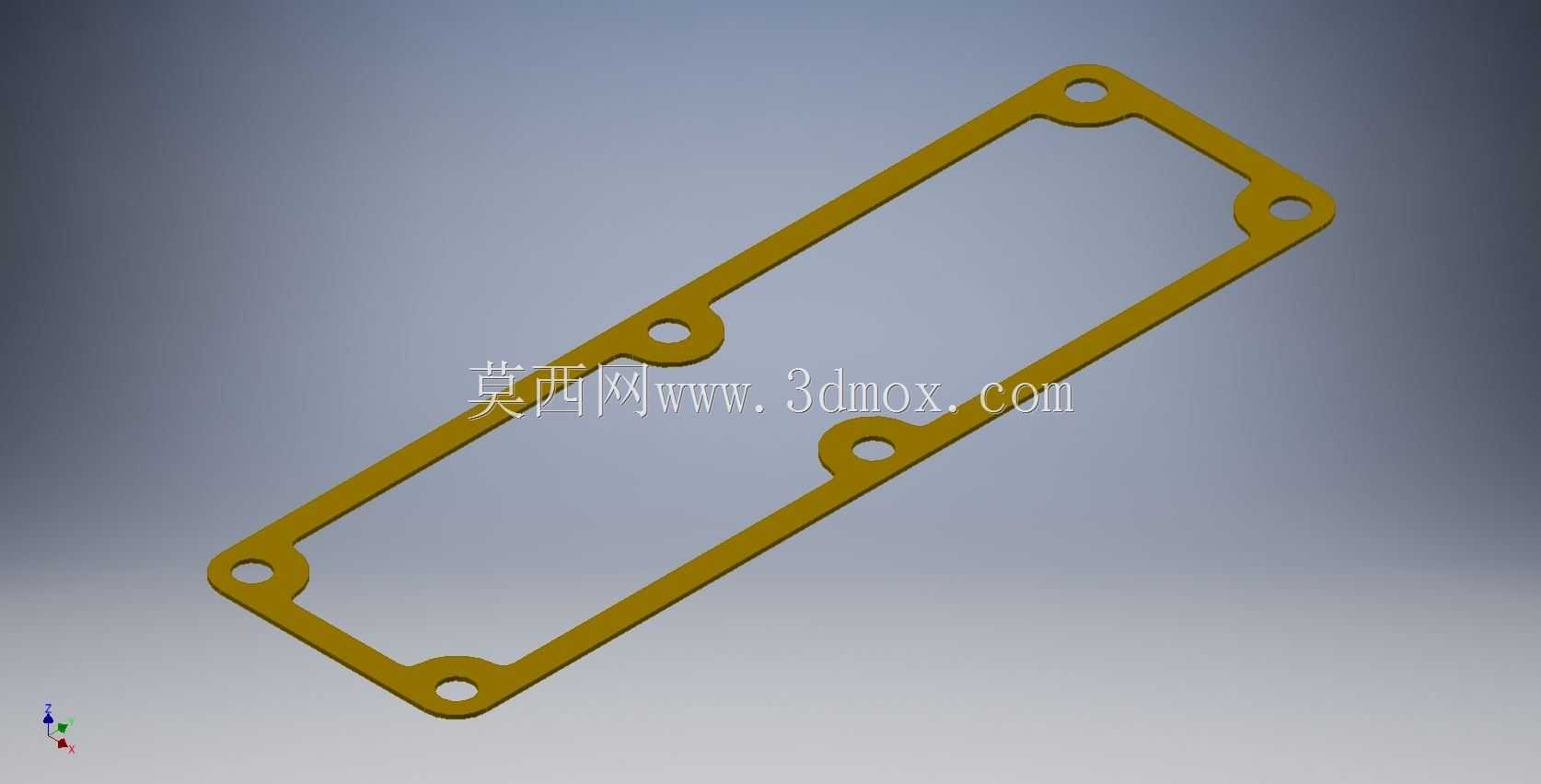

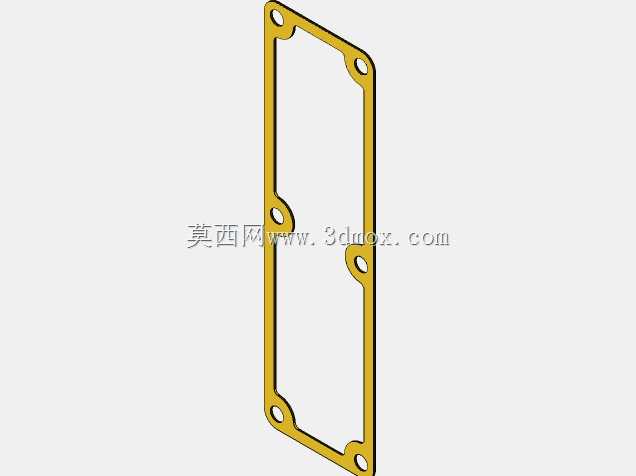

　　这款密封垫片主要适配本田K20系列2.0升自然吸气发动机升级增压工况后的密封需求，覆盖Civic、ES、EP3、DC5、Stream等多款搭载该动力总成的车型，在原厂进气歧管与增压管路对接的接合面位置承担静密封职能，避免增压工况下管路内的压缩空气出现泄漏，保证增压系统的进气压力稳定，避免因漏气导致的空燃比失准、动力输出衰减等问题。从结构设计来看，该垫片采用长方圆角的整体轮廓，完全匹配对应接合面的安装边界，周向均匀分布6个安装定位孔，孔位公差严格控制在±0.1mm范围内，安装时可直接对齐接合面的预装螺栓柱，无需额外调整对位，能有效避免安装错位导致的密封失效。垫片本体采用等宽的框式结构，密封筋沿垫片周向连续布置，

　　宽度根据接合面的螺栓压紧力分布做了差异化调整，在螺栓孔附近的密封筋宽度略窄，远离螺栓的长边中部位置密封筋适当加宽，保证整个密封面的压紧力均匀分布，在1.2bar以内的增压压力工况下，可长期保持稳定的密封性能，不会出现局部压溃或者密封压力不足的问题。在实际装车应用场景中，这款垫片主要服务于民用改装车市场的动力升级场景，针对K20发动机加装涡轮或者机械增压套件后，原厂接合面的密封件无法承受增压后的正压工况，容易出现接缝漏气的问题，该垫片的密封面压缩率设计在20%-30%区间，既可以补偿接合面的平面度加工误差，也不会因为压缩量过大导致垫片本体出现永久塑性变形，在发动机正常工作温度区间-40℃到120℃范围内，

　　垫片材料的弹性保持率可维持在85%以上，不会因为长期的温度交变出现密封性能衰减。设计过程中充分考虑了安装边界的限制，垫片的整体外轮廓比接合面的外边缘小1mm，内轮廓比接合面的内流道边缘大1.5mm，既不会突出到流道内部影响进气顺畅度，也不会超出接合面外缘导致安装干涉，所有边角位置都做了R2以上的圆角过渡，避免应力集中导致的垫片开裂问题。厚度选择上采用1.5mm的常规密封件厚度，适配原厂接合面的间隙设计，不需要额外调整螺栓的拧紧力矩，按照原厂规定的8N·m力矩对角分次拧紧螺栓即可达到最佳密封效果，不需要额外涂抹密封胶，降低了改装施工的操作难度，也避免了密封胶脱落进入进气道导致的发动机故障。从使用场景的适配性来看，

　　该垫片不仅可以用于增压改装后的管路密封，也可替换原厂老化失效的同位置密封垫片，在自然吸气工况下同样可以满足密封要求，材料本身具备耐机油、耐汽油蒸汽、耐进气侧冷凝水腐蚀的特性，长期使用不会出现材质溶胀、脆化等问题，使用寿命可达到6万公里以上，满足民用车辆的日常使用维护需求。建模过程中严格对照原厂接合面的三维扫描数据进行轮廓拟合，所有孔位的位置度、轮廓度公差都和原厂设计要求保持一致，可直接用于数模仿真、3D打印打样、批量加工生产等多个环节，数模的曲面连续性达到G2级别，没有碎面、重叠面等建模缺陷，导入各类三维软件都可以直接编辑修改，方便设计人员根据不同的增压压力需求调整垫片厚度、密封筋结构等参数，适配不同的动力升级方案。
