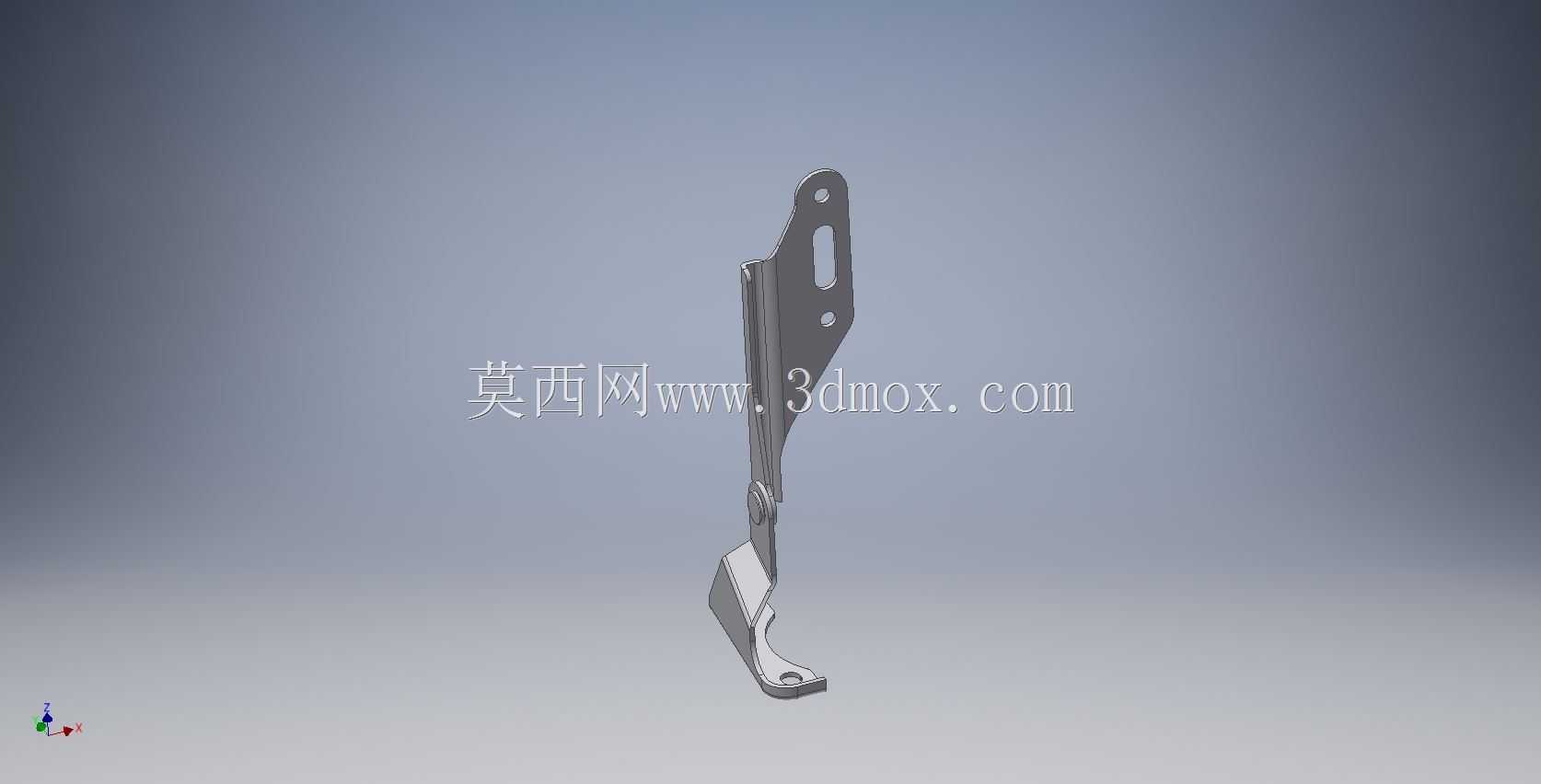

本田思域EM2车型发动机罩铰链结构设计

　　避免刚性结构侵入乘员舱或者挤压机舱内的管线、蓄电池等核心部件。从结构设计思路来看，该铰链采用了常见的四连杆衍生结构？不对，实际是单臂带助力安装位的冲压铰接结构，主体采用高强度钢板冲压成型，分为固定支座、活动摆臂、铰接销轴三个核心部分，固定支座上设计了两个长圆形安装孔，用于装配时调整铰链的前后、上下位置，补偿车身焊接以及引擎盖冲压带来的尺寸公差，保证引擎盖与两侧翼子板、前格栅的缝隙均匀度控制在整车外观DTS要求范围内；活动摆臂的型面完全贴合发动机罩内板的安装面，其上的安装孔位与引擎盖加强板的螺母柱位置精准对应，避免装配时出现强制拧紧造成的部件内应力。在运动轨迹校核阶段，设计时需要反复模拟引擎盖从全关到全开的整个运动过程，在乘用车前部车身结构设计中，发动机罩铰链是承担引擎盖开合支撑、定位锁止功能的核心连接部件，其结构合理性直接影响引擎盖的开合手感、装配精度以及碰撞安全表现，本次呈现的铰链结构适配特定家用轿车的前部机舱布局，在结构设计阶段充分平衡了运动轨迹、安装空间、结构强度与轻量化需求。从实际装车场景来看，该铰链成对布置在发动机舱靠近前围板的两侧上部位置，一端通过螺栓固定在车身前纵梁上方的铰链安装座上，另一端与发动机罩内板的加强板连接，日常使用中需要支撑引擎盖完成0到预设开启角度的平稳转动，同时在开启到最大角度时提供可靠的限位，避免引擎盖自行回落造成维修人员受伤，在车辆发生前部碰撞时，铰链还需要按照预设的变形路径吸能，

　　确保铰链在转动过程中不会与翼子板内板、前围装饰板、雨刮联动杆等周边部件发生运动干涉，同时要保证引擎盖关闭时，锁扣能够准确对准机舱前部的锁体位置，不会出现锁止卡滞的问题；销轴部位采用了衬套过盈配合的结构，减少长期开合磨损带来的旷量，避免车辆行驶过程中引擎盖出现异响、抖动的问题，同时摆臂上预留了气弹簧或者手动撑杆的安装点位，适配不同配置车型的引擎盖支撑方案。从安装边界尺寸来看，固定支座的安装孔间距符合该车型机舱侧围的标准安装点位，整体厚度方向的尺寸控制在不占用机舱内部管线布置空间的范围内，活动摆臂的长度经过精准计算，保证引擎盖开启后的最大高度能够满足常规保养操作的空间需求，不需要额外垫高就能完成机油加注、蓄电池检查、

　　玻璃水添加等日常维保操作；铰链的整体型面做了圆滑过渡处理，没有尖锐的棱角，避免装配或者维修过程中划伤操作人员，同时冲压成型的加强筋结构在不增加板材厚度的前提下提升了摆臂的抗扭刚度，避免长期使用出现摆臂变形导致的引擎盖错位问题。在实际选型匹配过程中，这类铰链需要根据引擎盖的整体重量调整板材厚度以及销轴的直径，重量偏大的铝制引擎盖需要适当提升铰接部位的结构强度，而钢制引擎盖则可以在满足强度要求的前提下适当做轻量化镂空处理，比如该铰链摆臂上的长圆形镂空孔，就是在不影响结构强度的前提下去除多余材料，降低部件自重，同时也能减少铰链部位的存水问题，降低长期使用后的锈蚀风险；铰链的表面处理采用了电泳加喷粉的工艺，能够适应机舱内高低温交替、

　　泥水飞溅的使用环境，保证整车全生命周期内的结构强度不会因为锈蚀出现明显衰减。很多初入车身结构设计领域的工程师在做铰链设计时，往往只关注静态的安装位置，忽略了运动过程中的间隙校核以及公差累积的影响，很容易出现实车装配后引擎盖缝隙不均、开合干涉、关闭不严的问题，这个铰链结构的孔位设计、型面走向、铰接点位置的设定，都可以作为同级别家用车引擎盖铰链设计的参考，尤其是安装孔的长圆槽尺寸设定、摆臂加强筋的布置方式、铰接点的位置选择，都经过了实车装配的验证，能够有效减少设计阶段的试错成本，在做同平台车型改款时，只需要调整摆臂的局部型面适配新的引擎盖造型，就可以沿用核心的铰接结构，大幅缩短开发周期，降低部件开模的成本。
