带挂钩圆柱螺旋拉伸弹簧结构设计

　　在各类需要提供复位拉力、张紧力、载荷缓冲的机械结构场景中，带挂钩的圆柱螺旋拉伸弹簧是应用频次极高的弹性元件，小到小型家电的开合复位结构、通讯设备的触点张紧结构，大到化工混合设备的阀件复位、输送线的张紧调节结构，都能见到这类零件的身影。做这类弹簧的三维建模时，首先要明确实际工况下的载荷需求，对应确定弹簧丝的直径、弹簧中径、有效圈数这些核心参数，不能只照着外观画个螺旋线扫掠就完事，要考虑实际安装时的拉伸行程是否在弹簧的许用变形范围内，避免出现工作时并圈或者拉力不足的问题。

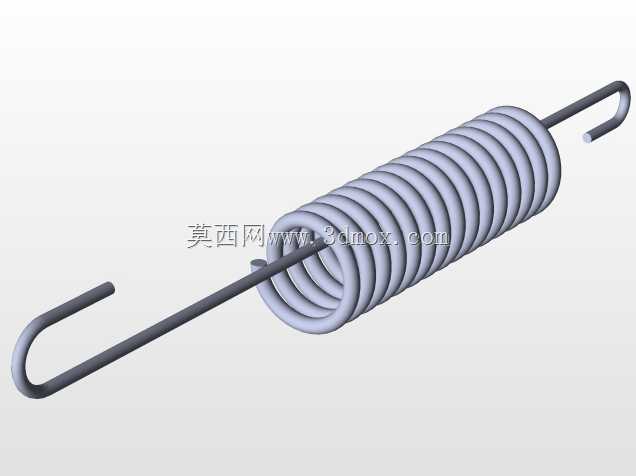

　　这个模型里的弹簧采用的是两端半圆挂钩的结构形式，这种挂钩是直接在弹簧丝末端弯折成型，加工工艺简单，安装时直接挂在对应的固定销轴或者挂孔上即可，不需要额外的连接附件，适合中等载荷、安装空间紧凑的场景。建模的时候要注意挂钩部分的弯折半径，不能小于弹簧丝直径的2倍，不然实际加工的时候弯折处容易出现应力集中，工作过程中很容易在挂钩根部发生断裂，很多新手建模的时候容易忽略这个细节，把弯折半径做的太小，做出来的模型看着没问题，实际生产出来根本没法用，装上去没拉几次挂钩就断了。

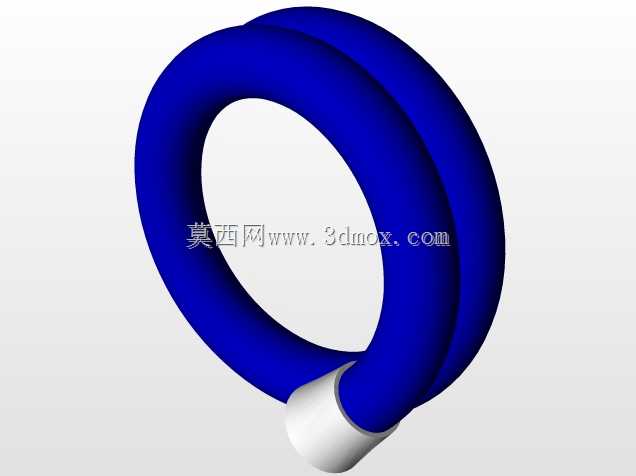

　　从结构设计的角度看，弹簧的有效圈部分是等节距的密圈结构，自由状态下圈与圈之间是贴合的，这也是拉伸弹簧和压缩弹簧最直观的区别，压缩弹簧自由状态下圈间有间隙，而拉伸弹簧密圈结构是为了在承受拉力的时候，每一圈都能均匀参与变形，保证拉力和变形量的线性关系。建模时扫掠螺旋线的时候要注意，两端的支撑圈要和有效圈自然过渡，尤其是和挂钩连接的位置，不能出现螺旋线突然断开或者曲率突变的情况，不然导入有限元分析软件做应力校核的时候，突变位置会出现虚假的应力集中点，影响分析结果的准确性。

　　安装边界方面，这类挂钩弹簧的安装尺寸主要关注三个部分：一是弹簧本体的外径，要保证安装位置的周边空间足够，弹簧拉伸变形的时候不会和周边的结构件发生摩擦干涉，很多设备调试的时候出现弹簧异响、寿命短的问题，往往就是安装空间留的不够，弹簧工作的时候和旁边的机架或者零件蹭到，时间长了弹簧丝被磨断；二是两端挂钩的内孔尺寸，要和安装位置的销轴直径匹配，间隙不能太大也不能太小，间隙太大的话弹簧工作的时候会晃动，产生噪音还容易脱落，间隙太小的话安装困难，挂钩处的磨损也会加快；三是弹簧的自由长度和最大拉伸长度，自由长度是弹簧不受力时两端挂钩内侧的距离，安装的时候通常会有一定的预拉伸量，预拉力大概是工作载荷的10%到15%，这样可以避免设备启动的时候弹簧出现冲击载荷，而最大拉伸长度不能超过弹簧的许用拉伸量，也就是弹簧圈刚好完全分开时的长度，不然弹簧会产生塑性变形，失去弹性无法复位。

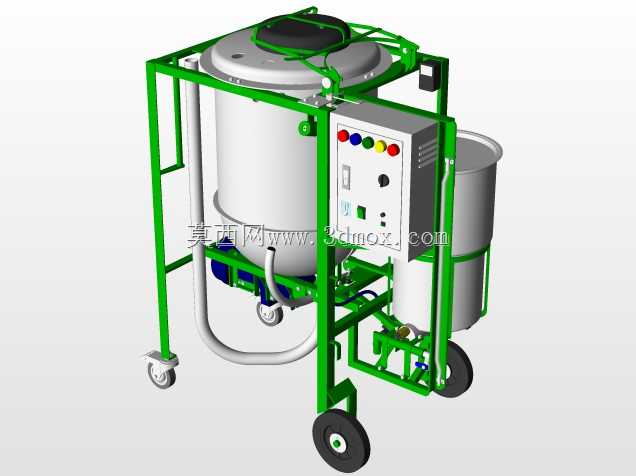

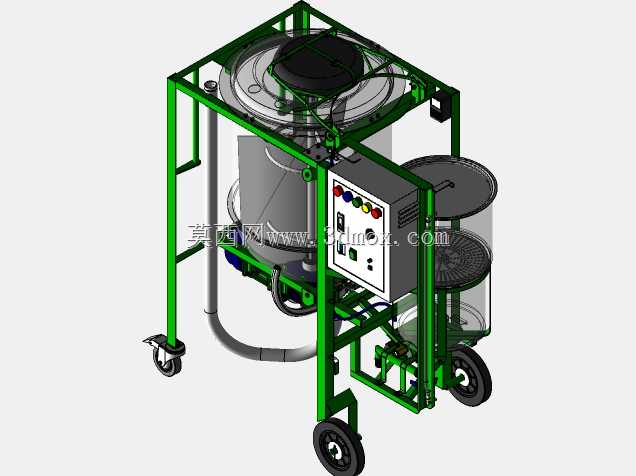

　　在混合器、化工机这类设备里，这类弹簧通常用在阀门的复位结构、料仓盖板的开合平衡结构、或者是搅拌桨的张紧减震结构里，工作环境可能会有一定的腐蚀性或者湿度，所以实际选型的时候还要根据工况考虑弹簧的表面处理，比如镀锌、喷塑或者用不锈钢材质，不过三维建模阶段主要是把结构尺寸、安装位置的配合关系做准确，材质和表面处理可以在模型的属性里标注，方便后续出工程图的时候统一标注技术要求。

　　建模过程中，螺旋线的参数要和实际设计参数一一对应，弹簧丝直径、中径、圈数这些参数最好用参数化的方式设置，后续如果需要调整刚度，直接修改对应的参数就能快速更新模型，不用重新画一遍。挂钩部分的建模要注意和螺旋线末端的相切约束，保证整个弹簧丝的曲率连续，这样做出来的模型不管是做装配干涉检查，还是后续导入仿真软件做受力分析，都能直接使用，不需要再修补几何。另外还要注意，两端挂钩的方向要在同一个平面上，不然安装的时候弹簧会产生扭转应力，工作的时候不仅拉力不对，还很容易因为附加的扭转力矩导致挂钩断裂，很多新手建模的时候不注意约束挂钩的方向，做出来的两个挂钩歪着，实际根本装不上。

　　从实际应用的反馈来看，这类拉伸弹簧的失效大多出在挂钩的弯折位置，所以建模的时候可以在挂钩根部做一个小的过渡圆角，不要直接折成直角，虽然加工的时候弯折处本身会有一定的圆角，但是在模型里把这个细节做出来，后续做有限元分析的时候就能更准确的计算根部的应力集中系数，提前判断设计的弹簧是否能满足使用寿命要求。另外，弹簧的两端支撑圈一般是一圈左右，要和有效圈紧密贴合，不能有间隙，不然工作的时候支撑圈会参与变形，导致弹簧的刚度和设计值不符，设备运行的时候动作就会出现偏差。
