环形夹装式沙枪固定支架结构设计

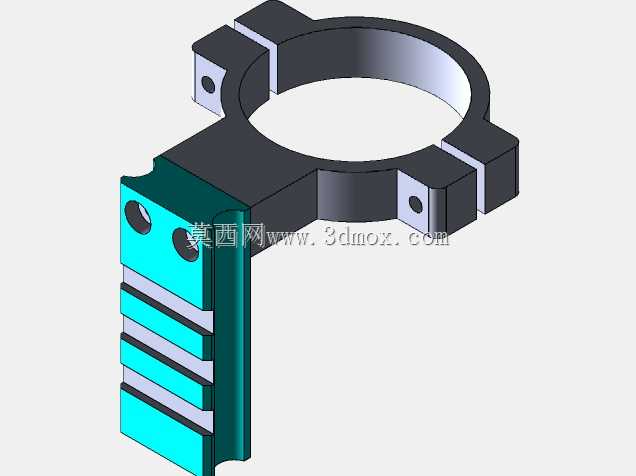

　　这款环形夹装式沙枪固定支架，主要应用于喷砂作业工位的工装配套场景，在手动喷砂、小型自动化喷砂设备的辅助工位中，用来固定沙枪的作业位置，避免操作人员长时间持握沙枪产生的疲劳，同时保证喷砂作业的喷射角度、喷射距离保持稳定，提升喷砂处理的表面处理均匀度。从结构设计来看，支架整体采用分体式环形抱箍作为主体安装基座，抱箍的开口侧设置了两组带安装孔的凸耳结构，凸耳上预留的通孔用来穿装锁紧螺栓，通过螺栓的预紧力可以让抱箍抱紧在圆柱形的安装杆或者设备配套的固定立柱上，这种抱夹式的安装方式不需要在安装基体上额外加工安装孔，不会破坏原有设备的结构强度，同时可以沿着立柱的轴向随意调整支架的固定高度，也可以绕立柱轴线360度旋转调整沙枪的周向朝向，调整到位后锁紧螺栓即可完成固定，适配不同作业场景的位置调整需求。抱箍的一侧延伸出一体化的安装臂结构，安装臂的正面设置了多道平行的卡槽结构，这些卡槽用来和沙枪配套的固定卡扣配合，卡槽的间距经过匹配设计，能够适配不同直径规格的沙枪枪身固定，安装时只需要将沙枪的固定卡件卡入对应位置的卡槽内，就可以完成沙枪的快速装夹，不需要额外的绑带或者紧固件，拆装效率很高，适合需要频繁更换沙枪或者调整沙枪伸出长度的作业场景。安装臂的侧面设置了两个定位销孔，当沙枪卡入卡槽后，可以插入定位销来限制沙枪的轴向窜动，避免喷砂作业过程中设备振动导致沙枪移位，保证喷射位置的精度。从安装边界尺寸来看，

　　抱箍的内孔直径适配常规喷砂设备配套的直径30mm-40mm的圆形安装立柱，抱箍锁紧后的最小夹持间隙可以到0，最大张开量可以适配比标称直径大5mm的立柱，适配范围较广。安装臂的有效夹持长度覆盖常规手持式沙枪的枪身夹持段，卡槽的深度设计为3mm，既能够保证卡接后的结构强度，不会因为喷砂的反冲力导致卡接松脱，又不会因为卡槽过深导致沙枪装入和取出困难。整个支架的结构没有复杂的曲面或者异形结构，所有的安装面、定位面都是平面或者规则圆柱面，加工工艺性好，采用常规的铣削、钻孔工艺就可以完成加工，不需要特殊的定制刀具，量产时的加工成本较低。结构的受力路径设计也经过考量，喷砂作业时沙枪产生的后坐力会通过卡槽传递到安装臂，再通过安装臂传递到环形抱箍，

　　最终由抱箍和立柱之间的抱紧摩擦力平衡外力，安装臂和抱箍的连接位置做了加厚的过渡圆角处理，避免应力集中导致的结构断裂，在长时间承受交变后坐力的工况下也能保持足够的结构强度。实际使用时，操作人员可以先将抱箍预装在安装立柱上，大致调整到需要的高度和朝向，暂时不锁死锁紧螺栓，之后将沙枪卡入安装臂的卡槽内，插入定位销固定沙枪，之后微调支架的角度和高度，让沙枪的喷嘴对准需要喷砂处理的工件表面，确认位置无误后再拧紧抱箍上的锁紧螺栓，整个安装调整过程不需要复杂的工具，只用普通的内六角扳手就可以完成所有操作。这种支架除了应用在喷砂工位，也可以经过简单的尺寸调整后，用来固定小型的喷漆枪、热风枪、焊枪等手持式作业工具，拓展性较强，在小型五金加工、

　　表面处理、维修工位等场景都有较高的实用价值。设计过程中特意规避了容易积沙的死角结构，所有的转角位置都做了圆角过渡，喷砂作业过程中溅出的沙粒不会在支架上堆积，日常清理只需要用压缩空气吹扫就可以完成维护，不会因为沙粒堆积导致卡槽堵塞或者螺栓卡涩，降低了日常维护的工作量。抱箍的内孔表面没有做光滑处理，保留了加工后的细微刀纹，这样可以增加抱箍和立柱之间的摩擦系数，在相同的锁紧力下能够提供更大的摩擦力，进一步提升固定的可靠性，避免支架在作业过程中出现下滑或者转动的情况。安装臂上的卡槽采用等距排布，相邻卡槽之间的筋板厚度经过强度校核，能够承受最大150N的横向冲击力，即使沙枪出现意外磕碰也不会导致筋板断裂，结构的冗余度足够应对车间内的复杂使用工况。
