轻量化镂空结构飞行载荷承载支架

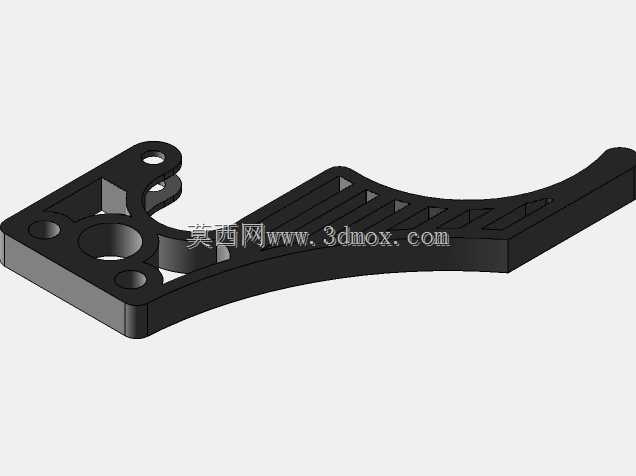

　　该承载支架主要面向小型飞行器的外挂载荷挂载场景使用，可在飞行过程中为挂载的功能载荷提供稳定的结构支撑，抵消飞行过程中产生的气动冲击、振动载荷与惯性力，避免载荷出现位移、松脱甚至脱落的问题，保障飞行过程中载荷功能的稳定发挥。从结构设计来看，支架整体采用弧形过渡的长悬臂构型，主体连接端设置了多组不同孔径的安装孔位，其中大尺寸通孔用于与飞行器本体的主安装轴配合，实现主承载方向的定位与载荷传递，周边分布的小孔则用于穿设紧固螺栓，完成周向的防转固定，避免支架在受载过程中出现绕主安装轴的转动偏移。悬臂段采用了等强度的变截面设计，靠近安装端的位置截面厚度更大，可承受更高的弯曲应力，向悬臂末端延伸的过程中截面厚度逐步收窄，

　　匹配悬臂梁受载时的应力分布规律，在保证结构强度的前提下尽可能减少材料用量。悬臂段表面设置了多组三角形镂空减重结构，镂空的筋条走向完全沿着应力传递路径布置，不会因为材料去除造成局部应力集中，同时还能减少飞行过程中的迎风面积，降低气动阻力对支架和载荷的影响。支架末端的安装面为平面结构，可直接与载荷的安装基座贴合，预留的安装孔位可适配多种不同规格的小型载荷，无需额外加工转接件即可完成装配。在安装边界方面，支架主安装孔的孔径与常用的飞行器挂载轴径完全匹配，安装端的整体轮廓尺寸控制在较小范围内，不会与飞行器周边的其他结构件产生干涉，悬臂的延伸长度经过精准核算，可保证挂载后的载荷重心处于合理范围内，不会对飞行器的整体重心造成过大偏移，

　　避免影响飞行操控稳定性。支架的所有棱边都做了圆角过渡处理，一方面可以减少飞行过程中的气流扰动，降低风阻带来的额外载荷，另一方面也能消除机加工过程中产生的锐边，避免装配过程中划伤操作人员或者损坏周边的线缆、蒙皮等部件。从受力特性来看，该支架可承受垂直于悬臂方向的5.5单位额定载荷，在额定载荷下的形变量控制在极小范围内，可保证载荷的安装精度不会因为支架变形受到影响，满足飞行过程中载荷对安装稳定性的要求。镂空结构的设计除了减重之外，还能在支架受到瞬时冲击载荷时，通过筋条的微小弹性形变吸收部分冲击能量，避免刚性连接带来的应力集中，提升支架的抗冲击能力。在实际装配过程中，该支架可直接通过螺栓与飞行器本体完成固定，不需要设计复杂的转接结构，装配流程简单，后期维护更换也十分便捷，可适配多种不同类型的小型飞行载荷挂载需求，在小型无人机、航模等飞行器的载荷改装场景中具备较强的通用性。
