波形弹性垫圈精密结构三维设计

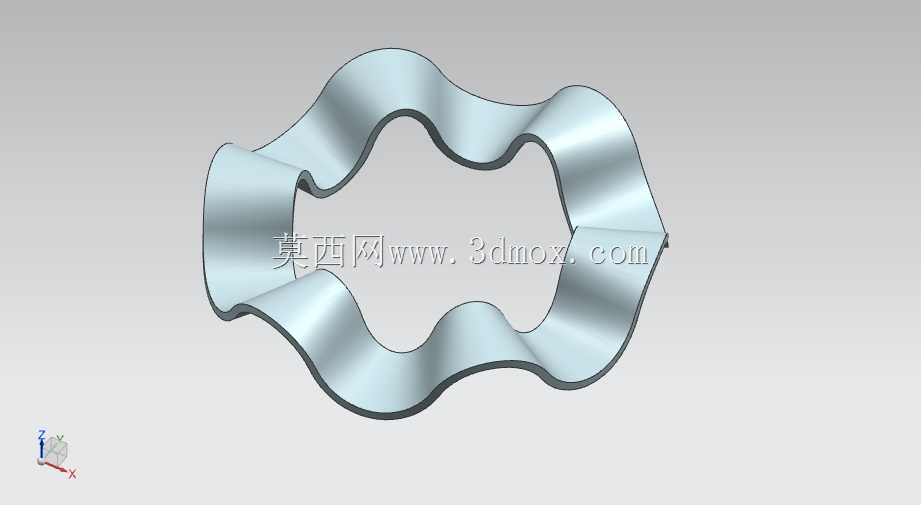

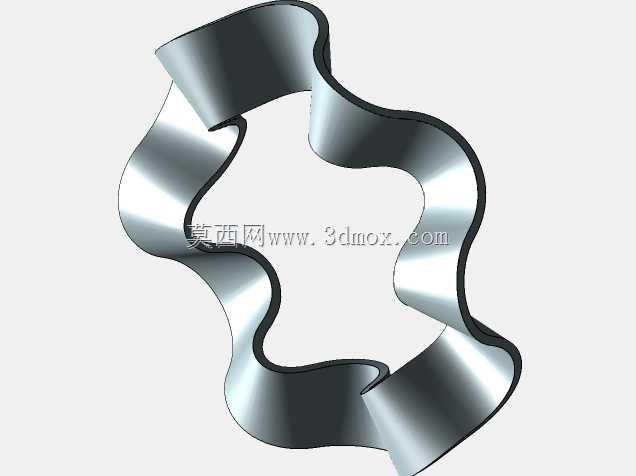

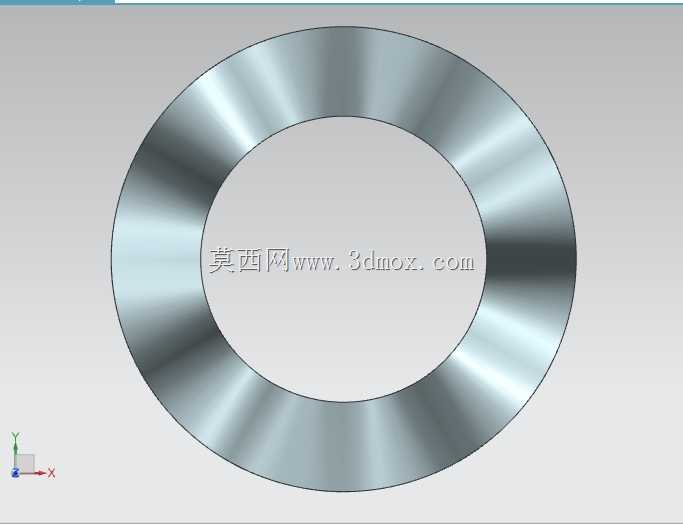

　　在各类机电设备的装配场景中，紧固件的防松与载荷补偿一直是结构设计环节不可忽视的细节，波形垫圈作为常用的弹性补偿元件，其结构合理性直接影响连接副的长期可靠性。这款波形垫圈采用闭合式环形波浪结构设计，整体为薄型冲压成型件，周向均匀分布三个连续的波峰波谷结构，波峰与波谷的过渡采用大圆弧平滑衔接，避免应力集中导致的疲劳断裂问题。从实际应用场景来看，这类垫圈常被用于轴承预紧、电子通讯设备壳体连接、小型电机端盖装配、精密仪器紧固件防松等场景，尤其适合轴向安装空间受限、需要提供均匀弹性补偿力的连接位置，相比平垫圈，它能在较小的压缩行程内提供稳定的弹性反力，抵消连接副因温度变化、振动冲击产生的轴向间隙，防止螺栓松动，同时还能起到一定的缓冲吸振作用，降低振动向相邻零部件的传递。

　　设计这类波形垫圈时，首先要明确安装边界的尺寸约束：内孔直径需要适配穿过的螺栓轴径或定位轴径，预留合理的装配间隙，避免安装时内孔与轴发生卡滞；外圆直径需要小于安装沉孔的内径，保证垫圈能完全落入安装位，不会出现边缘悬空的情况。波形的高度设计需要匹配预期的压缩量，通常工作状态下的压缩量控制在波高的30%-50%区间，这个区间内垫圈的弹性力线性度最好，长期使用的疲劳寿命也更长，如果压缩量过大，会导致波形结构发生塑性变形，失去弹性补偿能力，压缩量过小则无法提供足够的预紧力，起不到防松和间隙补偿的作用。材料选择上通常采用弹簧钢或不锈钢薄板冲压成型，冲压后需要进行热处理保证弹性性能，表面根据使用场景做发黑、镀锌或钝化处理，提升耐腐蚀能力。

　　从结构细节来看，这款垫圈的波峰波谷沿周向均匀分布，三个波峰的高度一致性是保证受力均匀的关键，建模时需要保证每个波形的曲率完全一致，避免出现受力偏载的情况，否则在长期交变载荷作用下，受力较大的波峰位置会率先出现疲劳裂纹，最终导致垫圈失效。垫圈的板厚需要根据所需的弹性力大小确定，板厚越大，相同压缩量下的弹性反力越大，但对应的压缩行程会变小，设计时需要根据实际连接副的载荷需求、安装空间尺寸综合匹配板厚、波高、波数这几个核心参数。在通讯类设备的装配中，这类垫圈还常被用于PCB板的安装支撑，既能提供一定的预紧力防止PCB板松动，又能通过弹性变形吸收装配公差，避免PCB板被刚性压裂，同时波形结构的接触面积较小，还能减少对PCB板表面镀层的损伤。

　　实际选型装配时需要注意，波形垫圈不能替代平垫圈用于分散螺栓头的压应力，它的核心作用是提供轴向弹性补偿，因此通常安装在螺栓头与被连接件之间，或者两个被连接件之间的间隙位置，安装时要保证垫圈与螺栓轴线同轴，避免偏置导致波形受力不均。对于有密封要求的连接位置，波形垫圈还可以和橡胶密封圈配合使用，通过垫圈的弹性力持续补偿密封圈的压缩永久变形，保证密封结构的长期可靠性。在三维建模过程中，这类薄壁波形结构需要注意曲面的连续性，采用扫掠或者放样命令生成波形曲面后，要对过渡位置做曲率检查，避免出现曲面褶皱或者曲率突变的情况，否则后续生成的实体在做有限元分析时会出现应力集中的虚假结果，影响结构强度判断。同时建模时需要预留冲压工艺的圆角，所有的折弯位置都要匹配材料的最小折弯半径，避免设计出无法冲压成型的结构，保证三维模型能直接对接生产工艺，减少后续的工艺修改成本。
