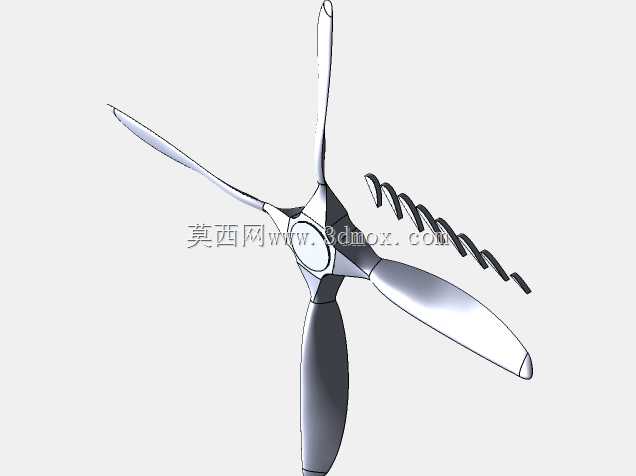

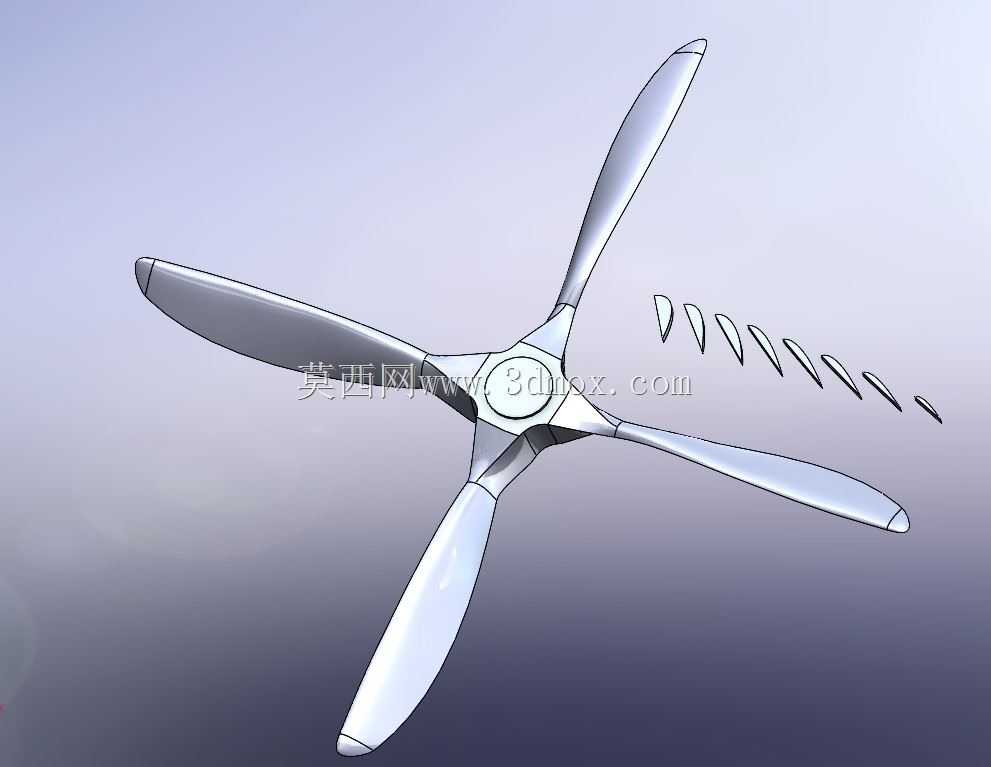

四叶航空螺旋桨叶片结构设计方案

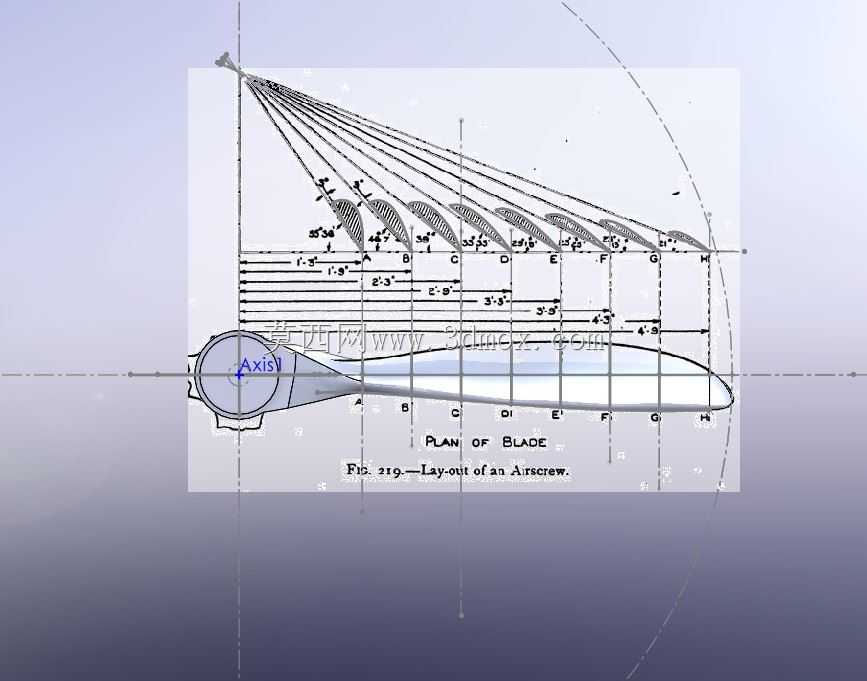

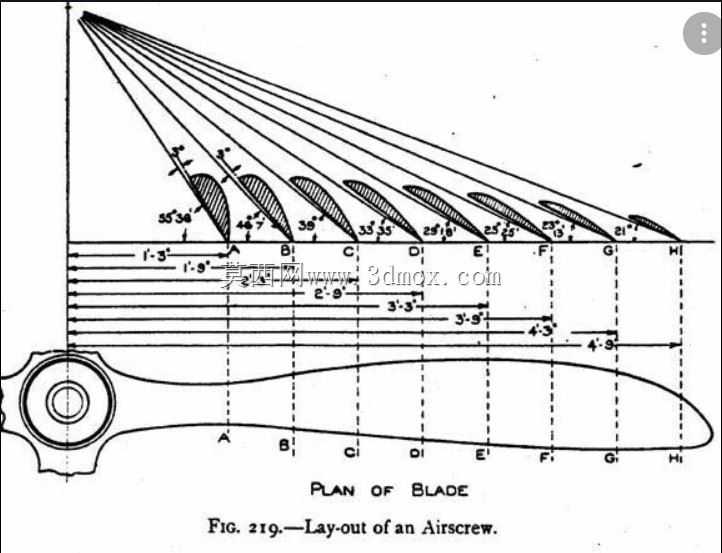

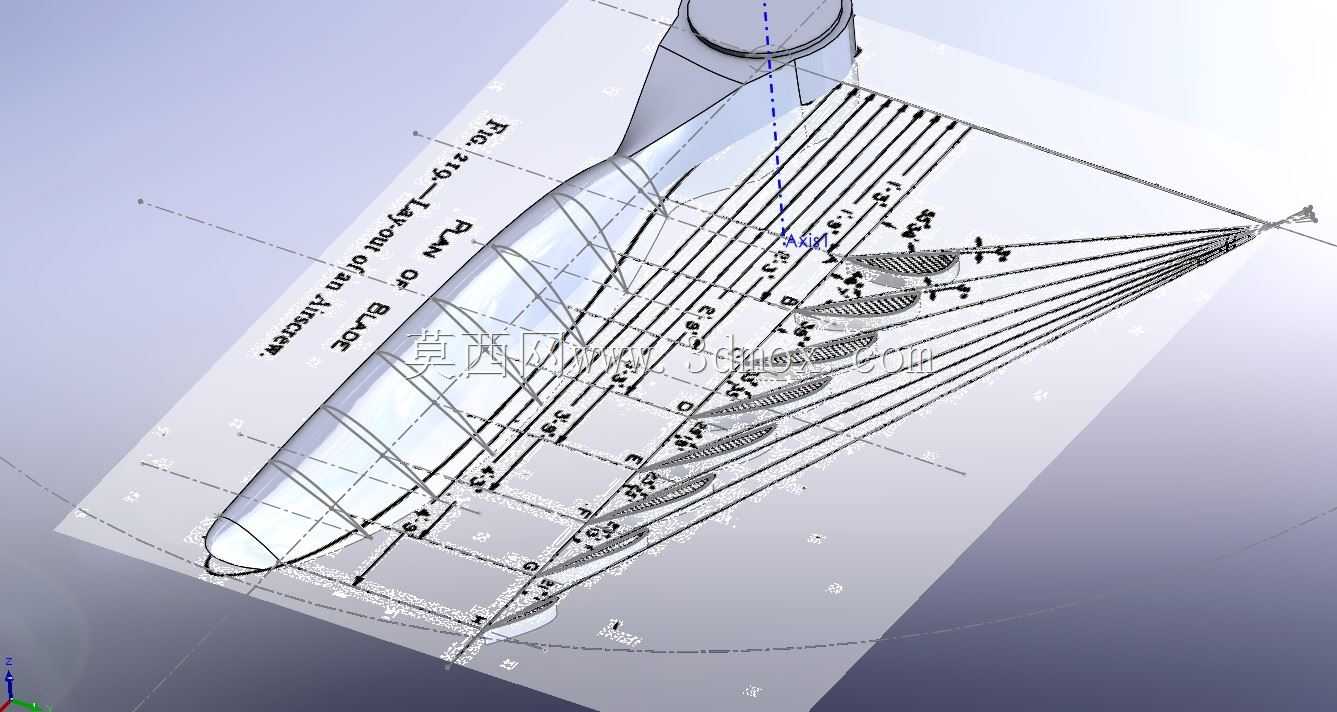

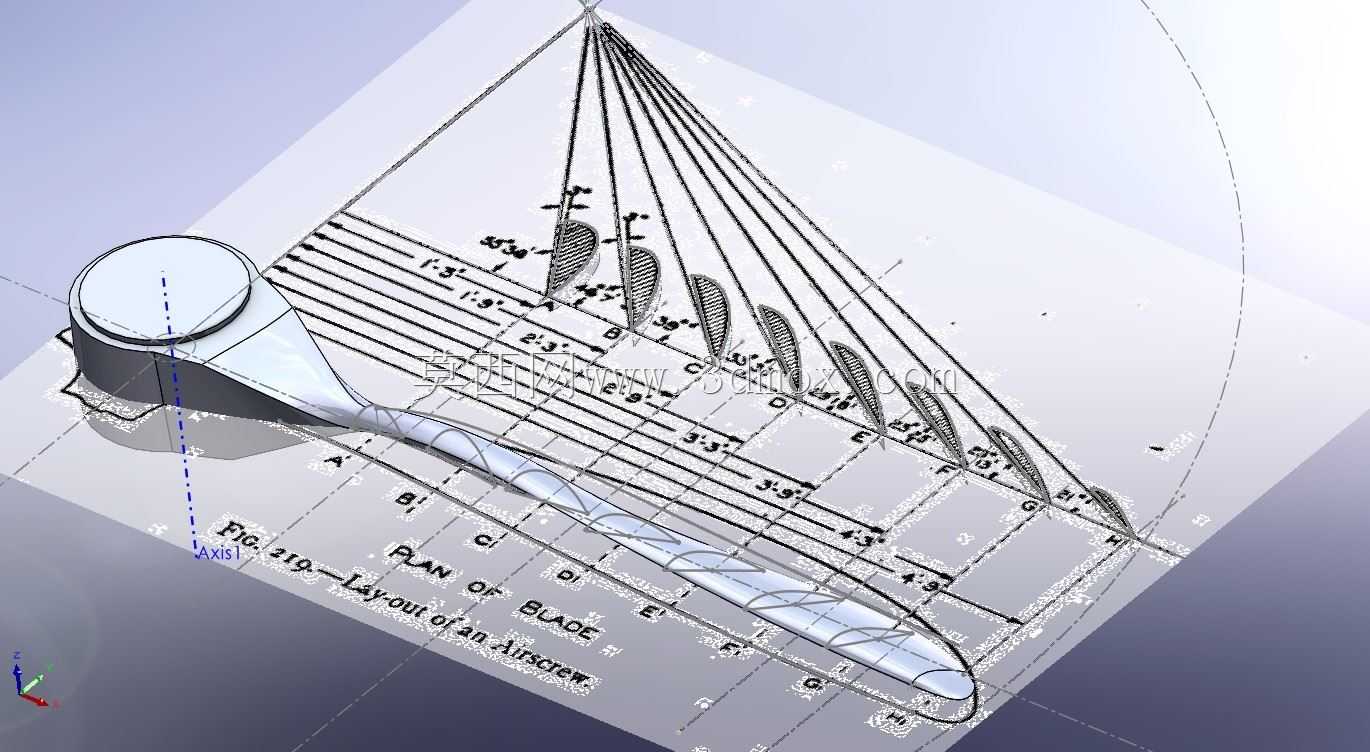

　　在轻型通航飞行器、低空无人机动力系统的设计环节，螺旋桨作为直接将轴功转化为推进拉力的核心部件，其叶片的几何参数合理性直接决定整套动力系统的效率上限，甚至影响整机的飞行稳定性与续航表现。这套四叶螺旋桨的叶片设计，从翼型剖面的展向分布逻辑入手，打破了传统等桨距叶片的设计局限，沿桨叶展向从根部到梢部设置连续变化的安装角，从图面标注的剖面角度变化可以看到，靠近桨毂的根部区域翼型安装角维持在较高数值，匹配根部线速度较低的运动特性，避免大拉力工况下根部翼型过早失速；随着展向位置向桨梢延伸，翼型安装角逐步线性降低，适配梢部更高的线速度，让不同展向位置的翼型都能维持在最优攻角区间工作，最大化整桨的气动效率。

　　从结构布局来看，桨叶根部与桨毂的连接区域做了加厚过渡设计，根部剖面的弦长更大，结构厚度也同步提升，能够承担离心载荷、气动交变弯矩带来的复合应力，避免长期运转过程中出现根部疲劳断裂的问题。桨叶的平面形状采用从根到梢逐步收窄的梯形修型，梢部弦长收窄同时做了前缘后掠的修型处理，既能够降低桨梢涡的强度，减少诱导阻力损失，也能削弱桨梢与空气摩擦产生的气动噪声，适配低空作业场景下的噪声控制需求。图面标注的各剖面位置弦长、角度参数，完全遵循空气动力学的相似性准则，每个剖面的翼型厚度分布都做了针对性调整，靠近根部的区域翼型相对厚度更大，在保证结构强度的同时，提升低速下的升力系数；靠近梢部的区域翼型相对厚度更薄，降低高速段的摩擦阻力与波阻损失，适配高转速工况下的梢部流动特性。

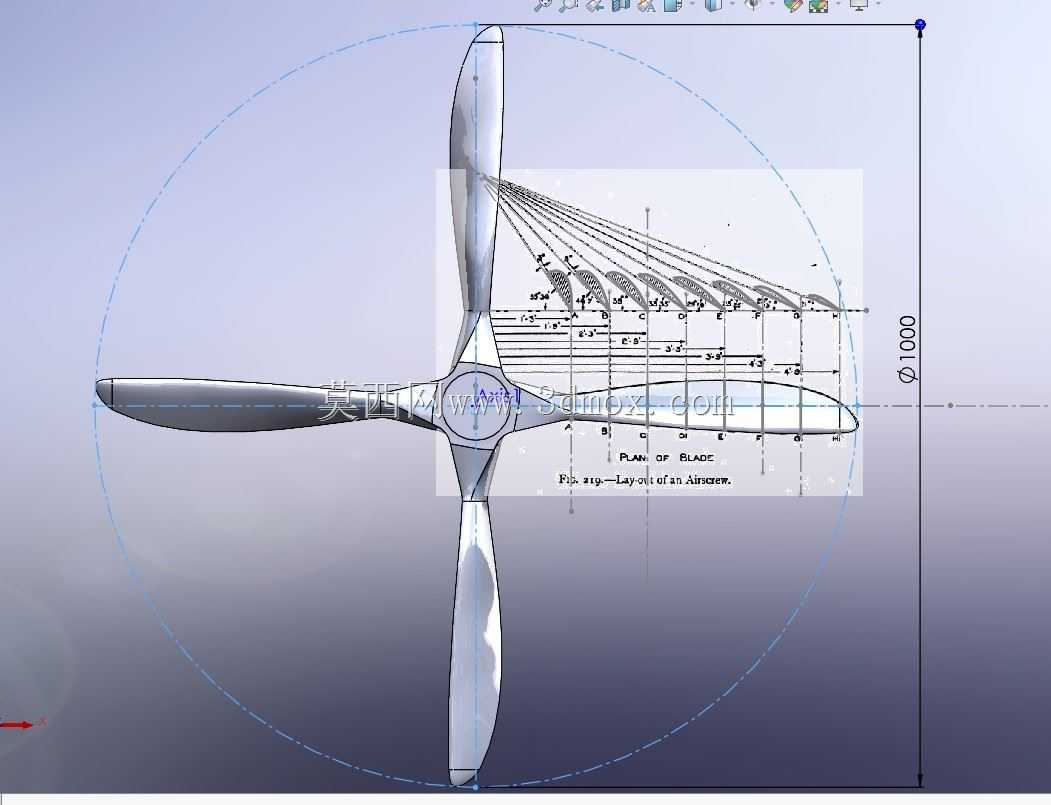

　　在安装边界的设计上，桨毂连接端采用标准的法兰定位结构，中心设置定位轴孔，周边预留紧固螺栓的安装位置，能够适配多数轻型航空活塞发动机、大功率无人机动力电机的输出轴安装尺寸，安装时只需匹配定位止口，按对角顺序拧紧紧固件即可完成装配，不需要额外做复杂的适配加工。从尺寸链的设计逻辑来看，整桨的直径参数经过多轮迭代，既保证足够的桨盘面积来提升静态拉力，也控制了桨叶的转动惯量，降低动力输出轴的启动负载，让动力系统的响应速度更快，在飞行器做机动动作时，油门变化对应的拉力反馈更灵敏。

　　实际应用场景中，这类四叶螺旋桨相比传统两叶桨，在相同直径下能够输出更大的静态拉力，适合对起飞重量要求较高的固定翼无人机、轻型运动类飞机使用，同时四叶结构的运转振动更小，能够降低机身结构的振动载荷，提升机载设备的工作稳定性。设计过程中针对不同工况的来流条件做了剖面参数匹配，当飞行器处于巡航状态时，各展向剖面的攻角维持在升阻比最优区间，能够有效降低巡航阶段的功率消耗，提升整机续航时间；当处于起飞爬升阶段，大油门工况下桨叶根部的大安装角翼型能够提供足够的拉力储备，避免爬升过程中出现拉力不足的问题。

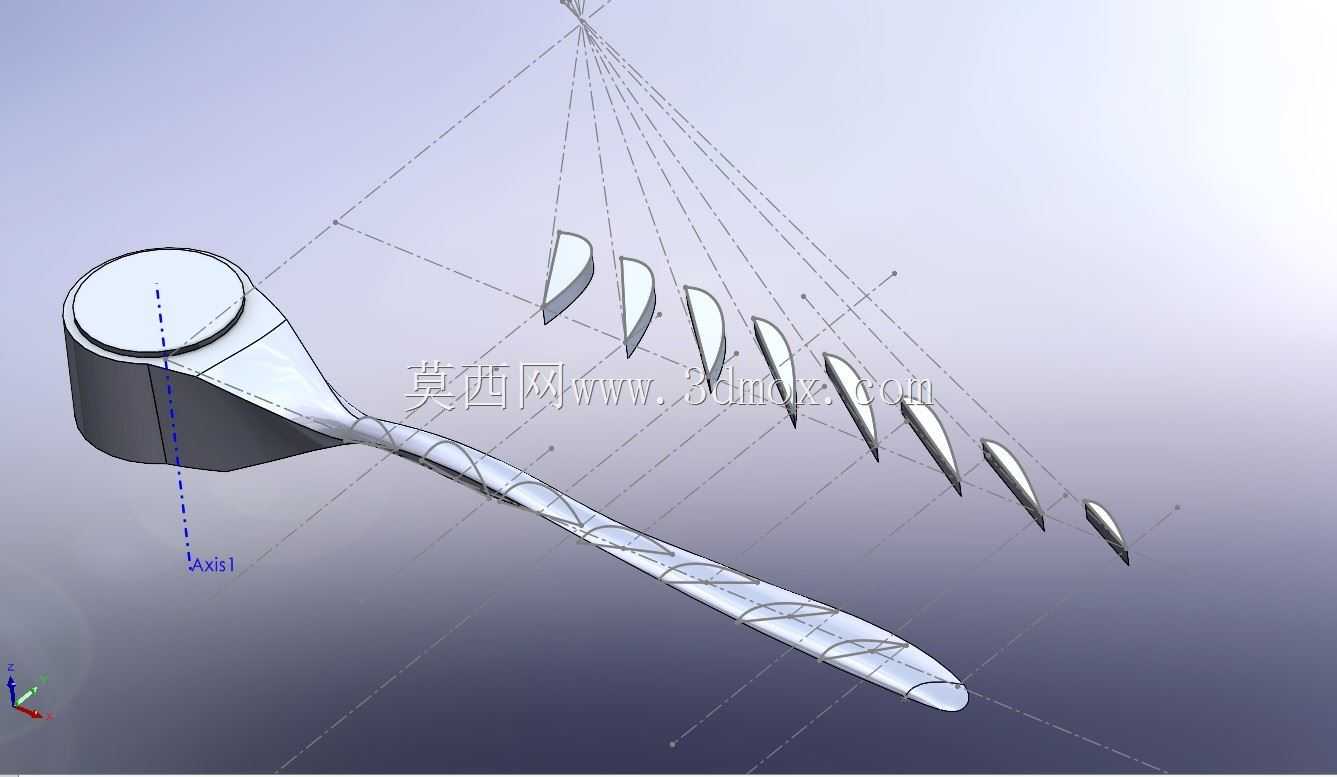

　　从结构工艺性角度考虑，这套叶片的曲面参数全部采用连续可加工的NURBS曲面构建，既可以采用碳纤维复合材料铺层成型的工艺制作，也可以通过五轴数控加工直接制作金属样件，曲面的曲率变化平缓，没有突变的折角区域，铺层成型时不会出现纤维褶皱的问题，数控加工时也能减少刀具路径的急剧转折，提升加工表面质量。叶片的重心位置经过严格配平设计，展向各段的质量分布沿桨叶轴线对称，高速运转时不会产生额外的不平衡离心力，减少动力系统的振动磨损，延长轴承等传动部件的使用寿命。针对长期户外使用的场景，叶片前缘的曲面做了耐磨强化的结构预留，能够在飞行过程中抵御空气中的沙尘、雨滴冲蚀，避免前缘出现凹坑、缺损影响气动效率。
