双法兰多杆式直线导向支撑连接构件

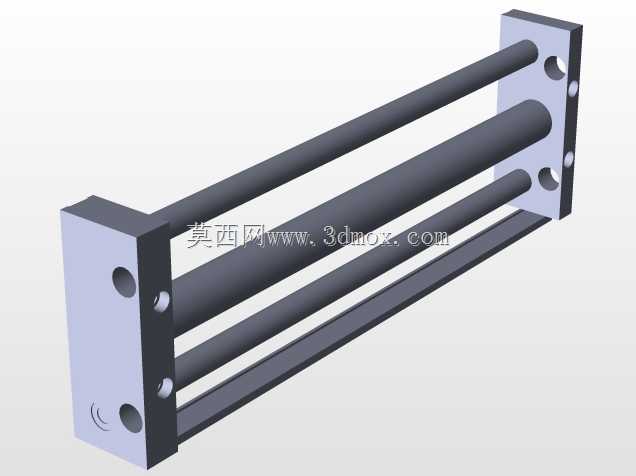

　　该构件属于直线运动系统中的核心支撑导向部件，常见于自动化产线的滑移工位、检测设备的探针升降模组、小型冲压设备的滑块导向单元以及通讯类设备的天线伸缩支撑结构中，承担运动副的径向承载与轴向运动导向作用，避免运动部件在往复行程中出现偏摆、卡滞问题。从结构设计来看，两端采用方形法兰安装座，法兰面预留的沉孔与通孔分别适配内六角圆柱头螺钉的沉头安装与定位销的精确定位，安装时可直接通过螺钉锁紧在设备的安装基准面，定位销能够抵消往复运动产生的剪切力，避免长期运行后连接螺栓受剪松动。中间的多根平行杆件分为两类，直径较大的杆件为主要承载导向杆，采用表面硬化处理的合金钢材质，表面粗糙度控制在Ra0.8以下，与配套的直线轴承或者自润滑铜套配合时，

　　能够保证运动顺滑无卡顿，摩擦阻力控制在极低水平；直径较小的杆件为辅助防转杆，主要作用是限制两端法兰的相对转动，避免运动部件绕主导向杆发生周向旋转，保证末端执行件的姿态始终符合设计要求。设计过程中，首先根据目标工况的额定负载计算主导向杆的直径与跨距，避免杆件长径比过大导致运行中出现挠曲变形，当行程超过200mm时，主导向杆的直径需要匹配行程长度按比例放大，保证杆件的抗弯刚度满足10000小时运行无明显形变的要求。两端法兰的厚度根据安装螺钉的规格确定，保证螺钉拧入深度达到螺纹公称直径的1.5倍以上，避免螺纹滑牙；法兰上的安装孔位采用对称布局，保证安装时受力均匀，不会因为单侧锁紧导致法兰面与安装基准面出现间隙。安装边界方面，

　　该构件的整体宽度由两端法兰的外形尺寸决定，安装时需要在法兰周边预留至少10mm的操作空间，方便内六角扳手拧紧安装螺钉；杆件的有效行程为两端法兰内侧的净间距减去配套滑动件的厚度，选型时需要根据实际需要的运动行程确认杆件长度，避免出现行程不足或者杆件过长导致的结构冗余。在通讯类设备应用场景中，该构件可作为拉杆天线的内部支撑导向结构，多根平行杆的设计能够提升天线伸出后的结构稳定性，避免天线受外力碰撞出现弯折，同时法兰安装结构能够快速与设备外壳内部的安装柱定位，提升装配效率。在自动化检测设备中，该构件搭配直线轴承使用时，可作为CCD检测相机的升降导向支撑，保证相机上下调整位置时的光轴垂直度，避免成像出现偏移，影响检测精度。

　　设计时还需要考虑杆件与法兰的连接方式，主导向杆与法兰采用过盈配合加厌氧胶粘接的固定方式，保证连接强度，辅助防转杆可采用间隙配合加顶丝锁紧的方式，方便后期维护时拆卸更换磨损的杆件。两端法兰的边角处做了C2倒角处理，避免装配时锋利的边角划伤操作人员，也能避免安装时与周边零部件发生干涉。该构件的所有外露金属表面都做了发黑处理，提升防锈能力的同时不会产生多余的反光，在光学检测设备中使用时不会对成像光源造成干扰。实际选型应用时，需要根据工况的运动速度选择适配的配合形式，当运动速度低于0.5m/s时，可采用自润滑铜套与导向杆配合，成本更低且抗冲击能力更强；当运动速度高于0.5m/s时，需要搭配滚珠直线轴承，降低摩擦阻力，减少运行噪音，延长构件的整体使用寿命。
