十五针表贴式平面柔性电路连接器

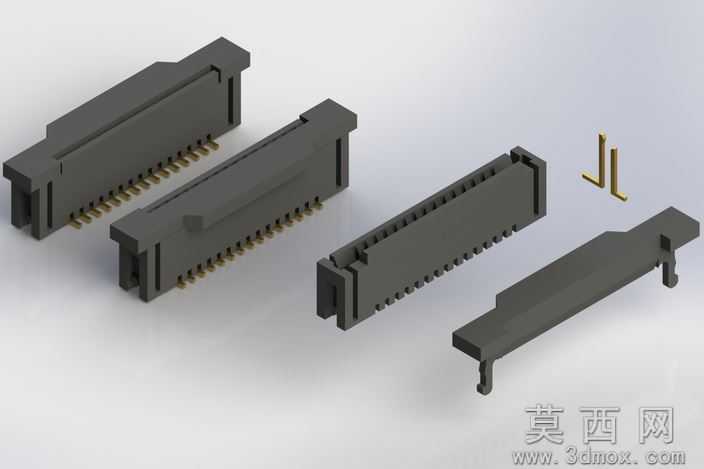

本款15针表面安装平面flex连接器采用三维参数化建模方式完成全结构设计，建模过程中严格遵循表面贴装类电子连接器的通用尺寸规范，对每一处结构细节都做了精准的尺寸约束。首先从绝缘基座的主体轮廓开始搭建，通过拉伸、切除等基础特征构建出基座的整体外形，再针对基座上的针脚定位槽、两侧固定卡扣位、定位凸台等细节结构做精细化处理，保证每一个槽位的间距、深度都与15针的排布规格完全匹配，针脚间距统一控制在标准柔性连接器的常用间距范围内，适配常规FPC排线的接入尺寸。金属接触针脚部分单独建模，每一根针脚都设计为表面贴装的焊接端结构，针脚接触端做了微凸的接触弧面设计，保证与柔性排线接触时的导通稳定性，针脚与基座的装配位做了过盈配合的尺寸预留，还原实际生产中针脚压入基座的装配关系。配套的上盖部分同样做了全结构建模，上盖的卡扣结构与基座两侧的卡槽完全对应，盖合后可以压紧插入的柔性排线，避免排线松动脱出，上盖表面的防滑纹理也通过阵列特征做了还原，方便实际使用时的开合操作。材质渲染阶段，绝缘基座部分采用哑光黑色耐高温工程塑料材质，调整材质的粗糙度、反光度参数还原塑胶件的真实质感，金属针脚部分采用镀金铜材材质，添加轻微的金属反光和做旧质感，模拟实际量产元件的外观效果，上盖部分与基座采用同色系塑胶材质，仅在表面粗糙度上做细微区分，体现不同结构件的质感差异。建模过程中还考虑了SMT贴片生产的工艺要求，对连接器底部的平整度、焊接端的共面性都做了结构校验，保证模型可以直接用于生产工艺的模拟验证，整体装配完成后对活动部件做了干涉检查，确保上盖开合、排线插入的动作路径无结构干涉，完整还原该款连接器的实际装配与使用状态。
