多层绕制环形电感线圈三维设计作品

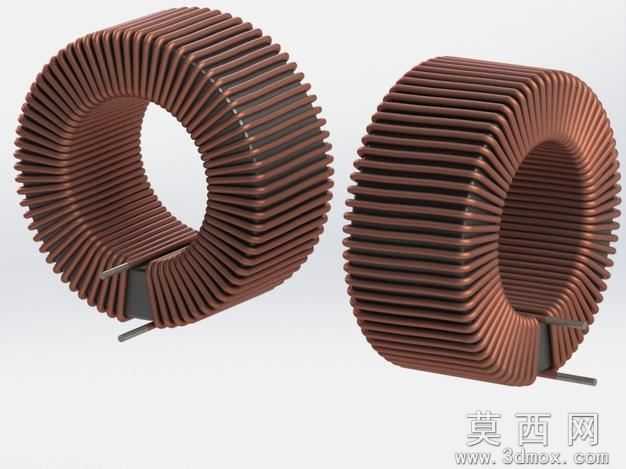

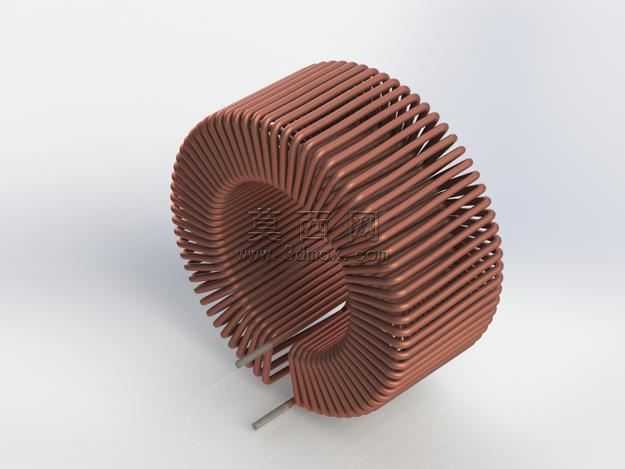

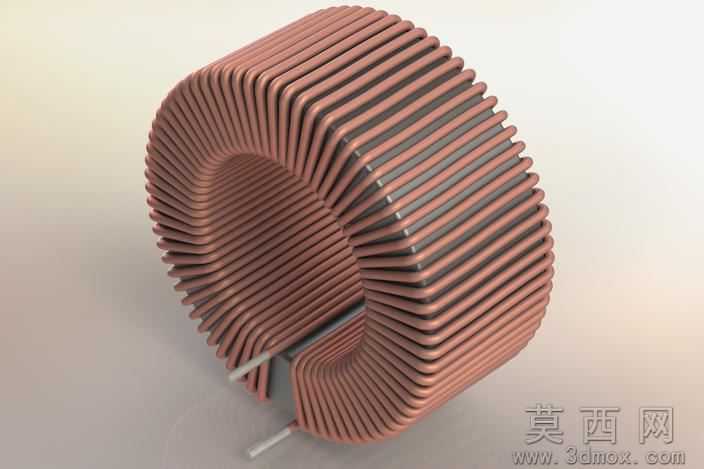

本作品为环形绕制电感线圈的三维参数化设计成果，建模阶段采用SolidWorks软件完成全流程构建，首先以环形磁芯的内外径、高度参数为基础绘制中心基准面，通过螺旋线与基准面配合生成绕线路径，针对多层平绕的排布特点，逐圈调整导线的截面轮廓与路径的贴合关系，确保每一圈漆包线都紧密贴合磁芯外壁，同时还原多层绕制时层间的自然堆叠间隙，避免出现模型穿模、排布错位的问题。建模过程中重点还原了线圈的引脚引出结构，对首尾两端的导线弯折角度、伸出长度做了精准约束，匹配实际生产中环形电感的引脚加工规范，保证模型结构与实物的一致性。材质渲染阶段，为线圈导线赋予紫铜材质，调整金属材质的粗糙度、反射率参数，还原漆包线外层绝缘漆膜的半哑光质感，同时模拟铜质导线在光照下的暖调金属光泽；磁芯部分采用铁氧体材质的哑光深灰质感，通过分层材质设置区分磁芯与导线的视觉差异，渲染时添加柔和的环境光与定向补光，突出线圈层叠排布的立体层次感，清晰展现每一圈导线的绕制走向与排布规律。设计思路围绕实际电子元件的生产应用需求展开，建模时保留了环形线圈无磁隙、漏磁小的结构特点，通过参数化建模方式可快速调整线圈匝数、导线线径、磁芯尺寸等参数，适配不同电感量的设计需求，模型可直接用于电磁仿真模拟、产品结构验证、教学演示等场景，完整还原了环形电感线圈的结构特征与外观质感，能够直观展现多层绕制环形线圈的工艺特点。
