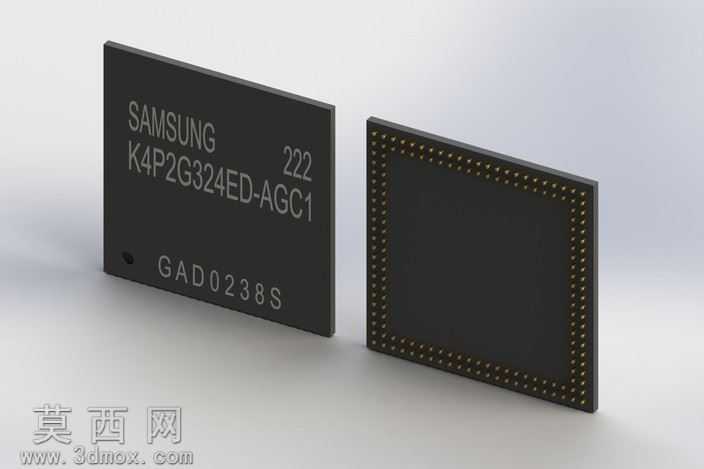

三星168引脚FBGA封装DRAM内存芯片三维模型

本模型为三星K4P2G324ED型号168引脚FBGA封装DRAM内存芯片的三维数字化模型，建模过程严格参照该型号内存芯片的官方规格书参数，首先在三维建模环境中完成芯片主体基底的轮廓绘制，通过拉伸特征生成符合实际厚度的黑色塑封基体，精准还原芯片塑封外壳的哑光黑质感，在基体表面通过浮雕特征复刻芯片表面印刷的型号丝印、批次编码与品牌标识，确保丝印的字体、字号、排布位置与实物完全一致。针对FBGA封装最核心的底部焊球阵列结构，建模时严格遵循168引脚的球栅排布规则，按照标准球距、焊球直径参数，通过阵列特征生成均匀排布的球形焊端，每一个焊球的位置、尺寸都严格匹配官方封装尺寸规范，还原BGA封装底部焊球矩阵的规整结构，同时对芯片侧边的塑封合模线、边角微小倒角等细节特征做了精细化处理，避免模型出现棱角过于锐利的失真问题。材质渲染阶段，为芯片塑封主体赋予哑光黑色工程塑料材质，调整材质的粗糙度、反光度参数还原真实塑封外壳的弱反光质感，为底部焊球赋予金属锡材质，模拟焊球的金属光泽与轻微漫反射效果，表面丝印部分采用浅灰色哑光油墨材质，还原芯片表面印刷标识的真实视觉效果。模型结构完全还原实物的装配特征，可直接用于PCB电路板的虚拟装配仿真、电子产品结构干涉检查、产品展示渲染等场景，建模过程中对非关键的内部晶圆结构做了合理简化，在保证外观结构1:1还原的前提下控制模型面数，兼顾模型的还原精度与使用流畅度，能够满足电子类产品三维设计、教学演示、方案展示等多场景的使用需求。
