偏心齿轮行星减速器结构设计模型

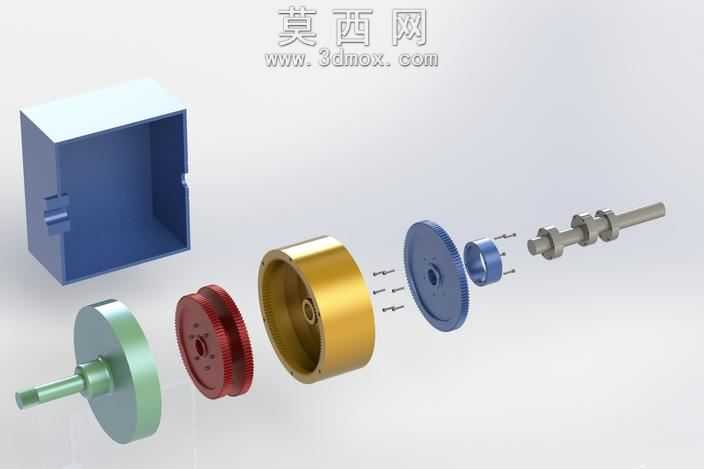

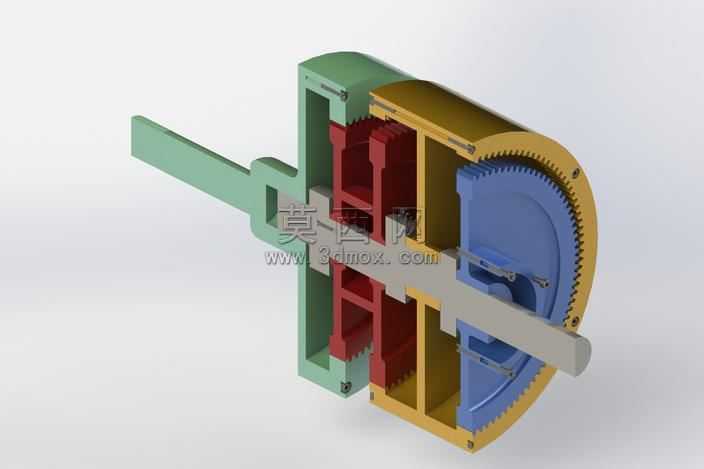

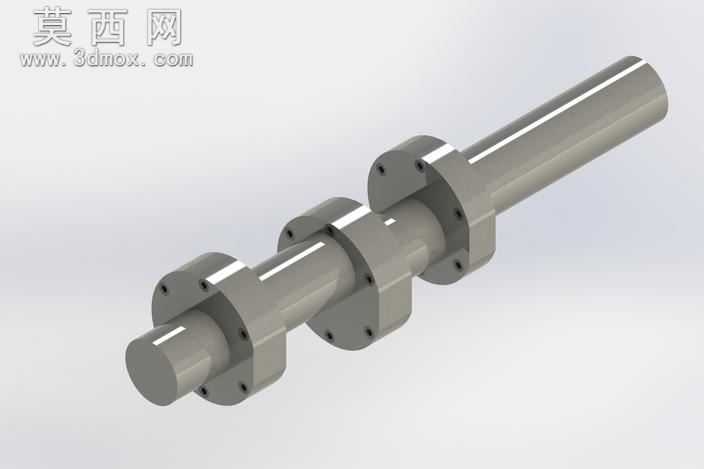

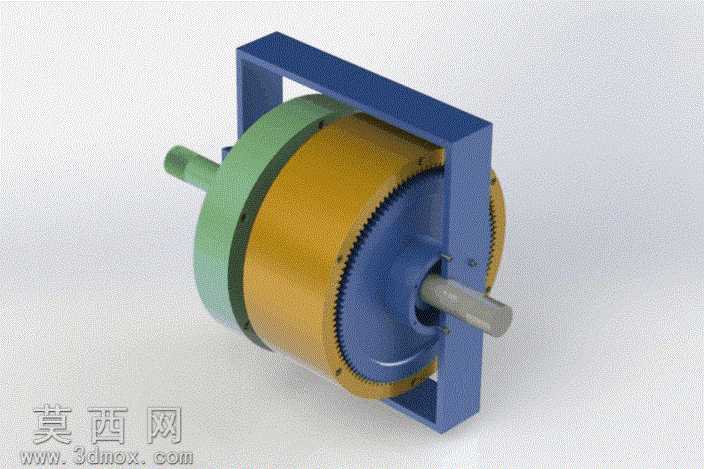

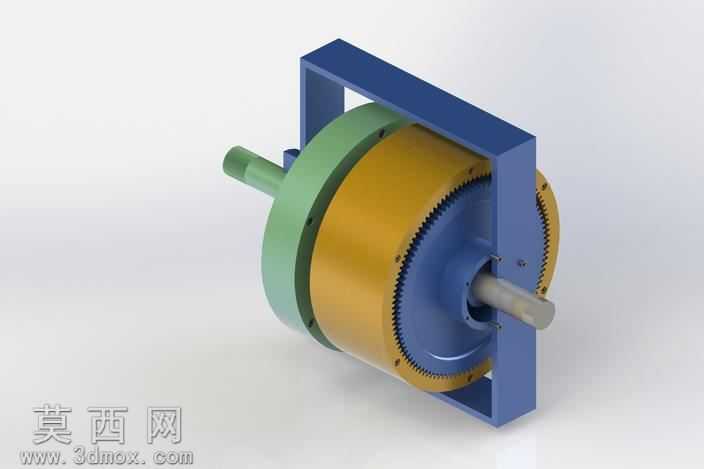

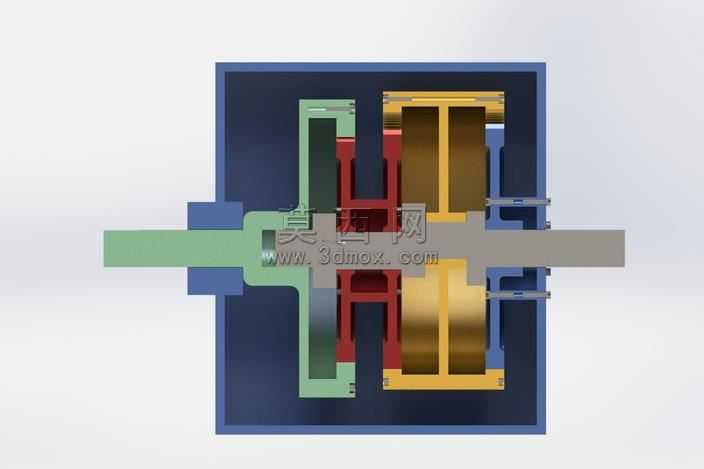

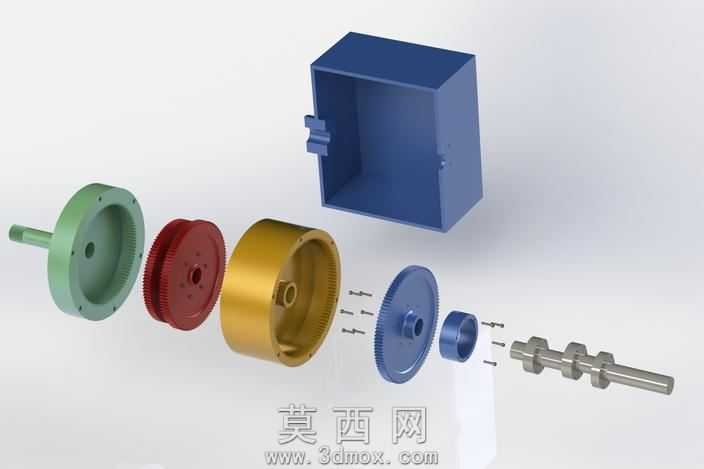

本模型为偏心齿轮结构行星减速器三维设计作品，整体采用参数化建模方式完成，各零部件尺寸经过严谨的传动比核算，可完整还原偏心行星减速机构的运行逻辑。建模过程中首先完成核心传动部件的参数绘制，针对内齿圈、行星轮、偏心输入轴、输出轴等核心零件，严格按照齿轮啮合参数设定齿形模数、压力角、变位系数，确保偏心齿轮在公转与自转过程中可实现平稳啮合，避免出现传动卡滞或齿面干涉问题。模型装配阶段严格遵循实际减速器的装配层级，从输入侧偏心轴开始，依次完成行星轮组、内齿圈、支撑机架、端盖、输出轴的装配约束，所有配合关系均按照实际机械装配要求设定，转动副、固定副的约束设置准确，可支持后续的运动仿真验证。渲染阶段针对不同零部件赋予了贴合实际工业产品的材质属性：外部支撑机架采用蓝色喷塑金属材质，还原钢制机架的哑光漆面质感；内齿圈与行星轮采用调质合金钢材质，呈现金属加工后的暖金色金属光泽；端盖部分采用铸铝氧化后的青绿色材质，区分不同功能部件的材质差异；输入输出轴采用磨削加工后的银灰色钢材材质，还原轴类零件的精加工表面质感。设计思路上采用偏心齿轮作为行星传动的核心构件，区别于常规行星减速器的均匀行星轮布局，通过偏心结构实现特定传动比的减速输出，最后一级采用定轴齿轮副完成动力输出，整体结构紧凑，在有限的安装空间内实现大减速比传动，可适配对安装体积有严格要求的传动场景。模型在结构设计上预留了安装固定位，两侧的支撑机架带有安装平面，可直接固定在设备基座上，输入输出轴均采用标准轴径设计，可方便与外部动力端、负载端进行连接适配，整体结构经过干涉检查，所有零部件之间不存在装配冲突，齿侧间隙、传动间隙均按照实际工业减速器的设计标准预留，可直接用于教学演示、方案验证或非标设备设计参考。
