数学反演联动反转机构演示装置

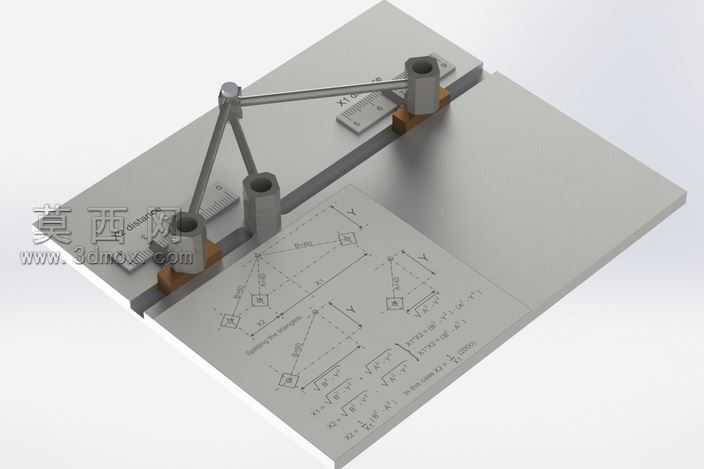

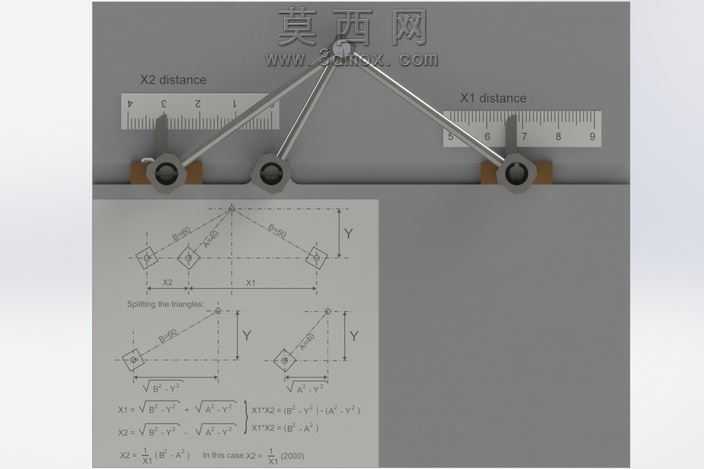

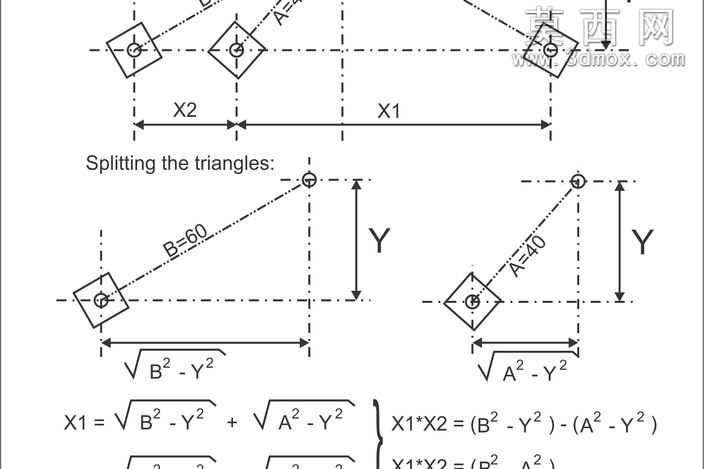

该模型为基于数学反演关系设计的联动反转机构，整体采用SolidWorks完成全参数化三维建模，建模过程中对各运动构件的尺寸链进行了严谨的数学推导，确保X2=1/X1的反演运动关系能够精准实现。模型渲染阶段采用哑光金属材质搭配浅灰色工程台面材质，金属构件表面添加了细微的拉丝纹理与倒角高光效果，底座台面模拟了工业铝合金板材的磨砂质感，配套的原理示意图采用半透明印刷纹理附着于台面上，既还原了实物的视觉观感，也清晰呈现了机构的数学原理逻辑。结构层面，机构由两组立式铰接支座、多段长度经过精确计算的传动连杆、滑动导向块以及固定底座组成，各铰接处预留了标准转动副间隙，滑动导向块与底座导轨的配合面设置了合理的公差配合参数，所有构件均按照实际机加工工艺设计了拔模斜度、倒角与安装定位特征，不存在无法加工的异形结构。设计思路上，该机构以经典数学反演函数为核心运动逻辑，将抽象的数学倒数关系转化为直观可见的机械联动动作，通过输入端的位移变化带动连杆组完成空间运动，最终在输出端呈现与输入呈反演关系的位移输出，可作为数学原理演示、机械基础教学的直观教具，也可为同类函数生成机构的设计提供参考结构方案，建模过程中对所有运动部件添加了配合约束，可直接在软件中进行运动仿真，验证反演关系的准确性与机构运动的流畅性，避免出现死点、干涉等机械设计常见问题。
