PCB路由器生产组装定位夹具结构

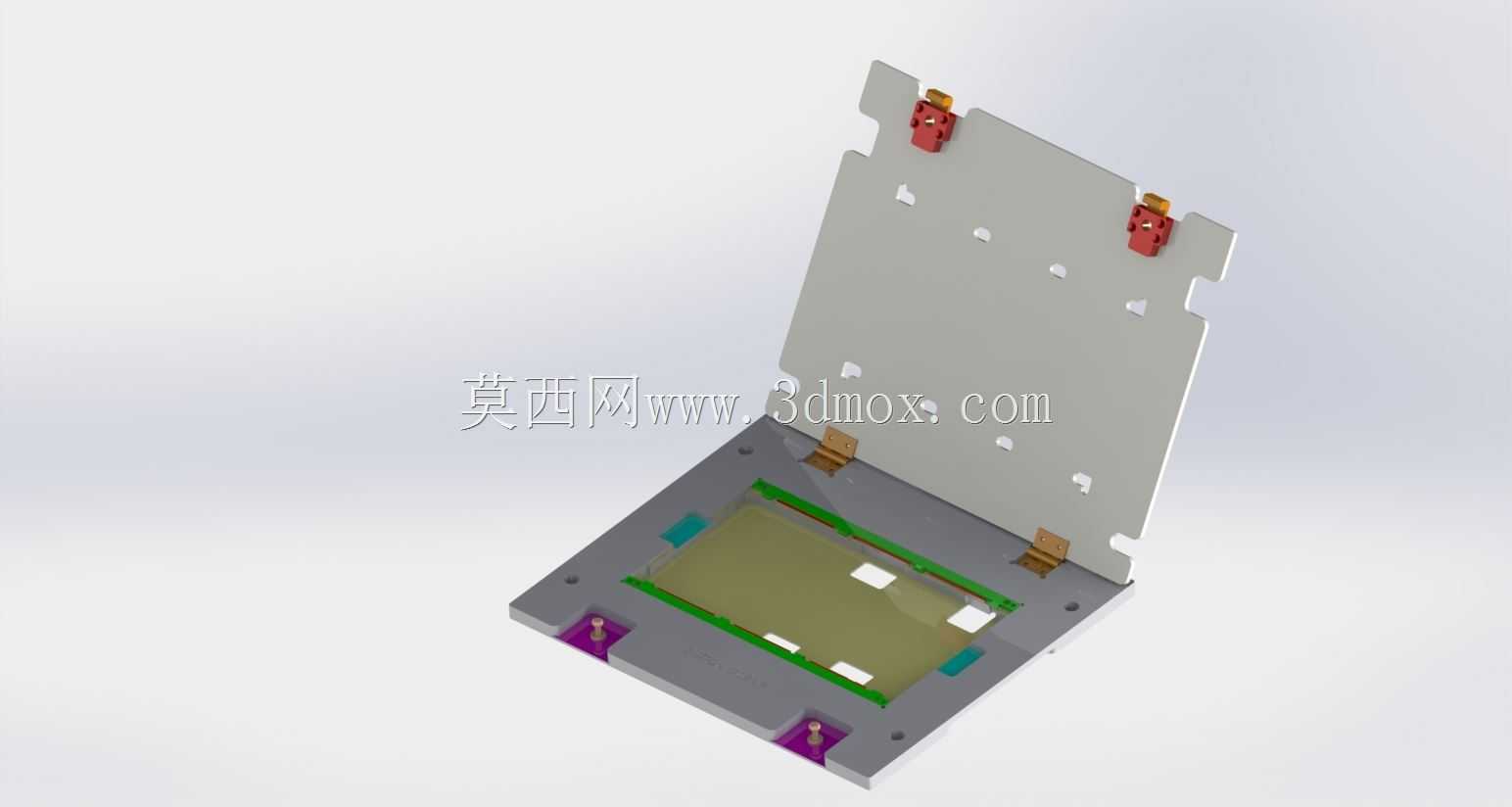

　　在消费电子通讯类产品的SMT后段组装、功能测试工序中，PCB板的定位精度直接决定了插件、压合、测试环节的良率，这款针对路由器PCB设计的翻盖式定位夹具，正是适配中小批量路由器主板组装、返修场景的专用工装。日常产线作业中，操作人员无需额外的锁紧工具，翻开上盖板即可将待加工的路由器PCB板放入下模底座的定位槽内，底座上的定位销完全匹配PCB板上的工艺定位孔，放置到位后板体不会出现横向窜动，边缘的绿色限位条刚好贴合PCB的非布线区域，不会刮伤板上的阻焊层与贴片元件。底座四角设置的紫色可调支撑柱，可以根据不同批次PCB的元件凸起高度微调支撑高度，避免板体背面的贴片电容、接口元件被压损，支撑柱顶端采用软质尼龙材质，接触板体时不会留下压痕。

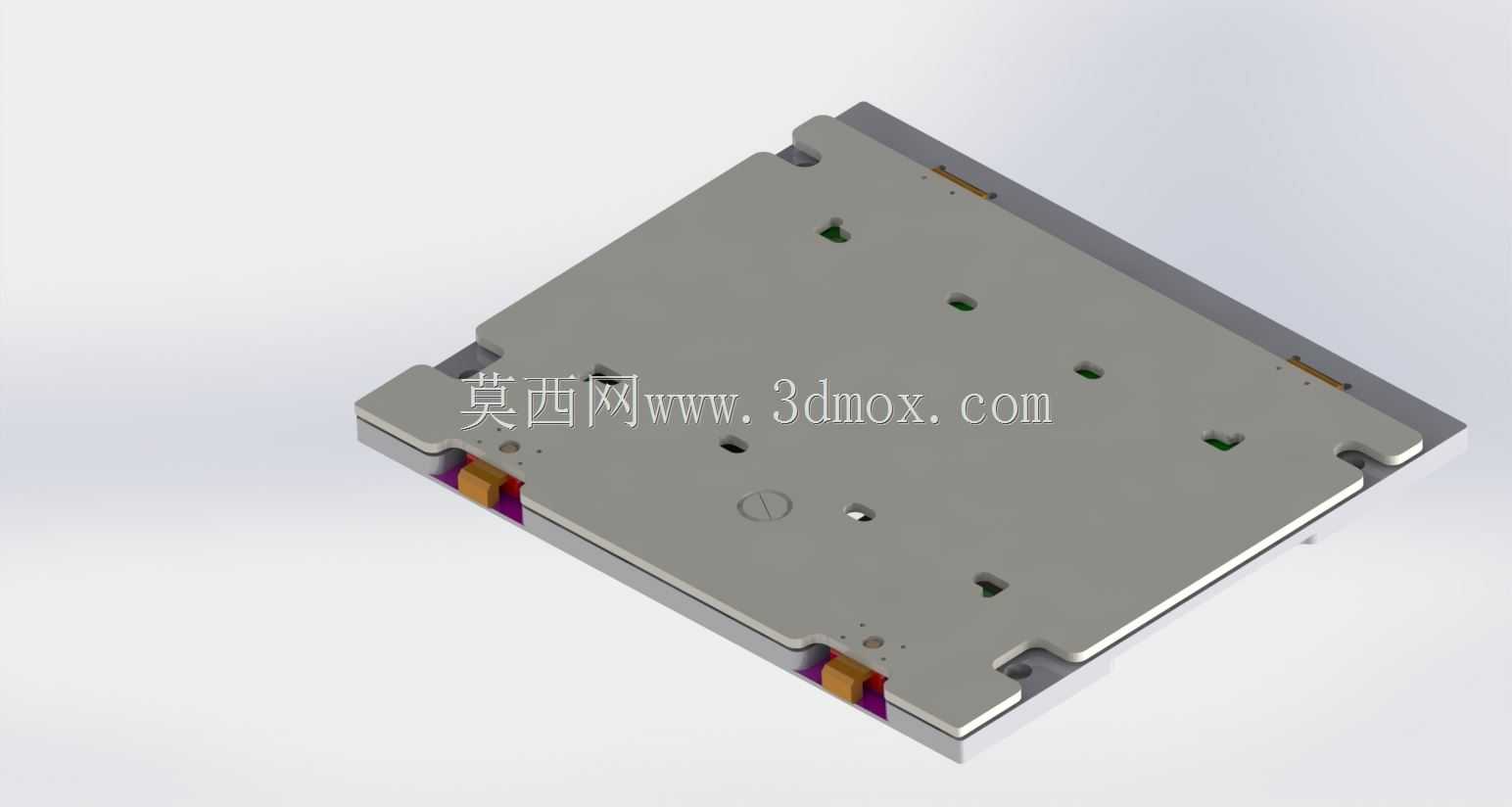

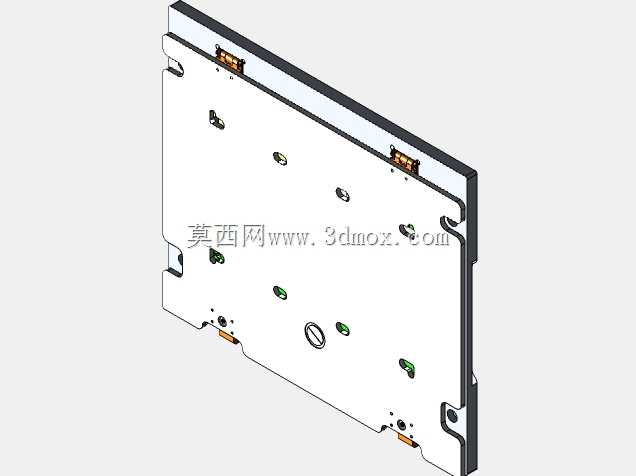

　　上盖板采用翻盖式铰链结构，铰链处的阻尼铜片可以让盖板停在任意开启角度，操作人员取放板时无需手扶盖板，盖板上的两个红色快速压扣在盖板合下后可以自动卡紧底座边缘，压合行程经过精准计算，合盖后盖板与PCB板表面保持1.2mm的安全间隙，不会触碰板上的贴片元件，同时盖板上预留的多个镂空窗口刚好对应PCB板上需要进行插件、点胶、测试的工位，操作人员无需翻开盖板即可完成对应工序的作业，大幅减少反复开合盖板的辅助时间。从安装边界来看，这款夹具的底座采用标准200mm*180mm的矩形安装尺寸，底座四角预留了M6的沉头安装孔，可以直接固定在标准的流水线工作台面板上，也可以适配通用的功能测试机架安装位，不需要额外加工转接板。

　　设计过程中充分考虑了产线的操作容错性，下模底座的定位槽入口做了15度的导向倒角，操作人员即使盲操作也能快速将PCB板放入定位槽，不会出现板边磕碰定位销的情况；压扣的触发力度设置在15N，操作人员单手即可完成压合与解锁动作，长期作业不会产生手部疲劳。不同于通用的万能工装，这款夹具完全针对路由器PCB的外形、元件布局做了定制化的避空设计，底座上的所有凸起结构都避开了PCB板背面的焊点与元件，即使是板边的射频天线接口、电源接口位置也做了对应的让位槽，合盖后接口位置完全外露，不会影响测试接头的插拔。上盖板的镂空位置还可以根据工序需求加装辅助压头，针对PCB板上需要压合的散热片、屏蔽罩位置，可在盖板对应位置加装硅胶压柱，

　　合盖后即可自动完成散热片的预压固定，不需要额外的压合作业。在实际产线应用中，这类夹具主要适配路由器主板的 post-SMT 外观检查、手工插件、功能初测、返修焊接等工序，相比通用的平板载具，定位重复精度可以控制在0.1mm以内，完全满足通讯类PCB组装的精度要求，同时翻盖式的结构相比螺丝锁紧的载具，单块板的上下料时间可以缩短60%以上，对于日产能在2000台以内的中小批量组装线来说，不需要搭配复杂的气动组件，纯机械结构的维护成本极低，日常只需要定期清理定位槽内的锡渣、灰尘即可长期使用，不会出现气动元件漏气、电气元件故障的问题。夹具的所有受力部件都采用硬质阳极氧化铝合金材质，重量轻且耐磨，长期使用不会出现定位销磨损、盖板变形的问题，接触PCB的部位全部采用非金属软质材料，避免静电击穿板上的芯片元件，满足电子组装车间的ESD防护要求。
