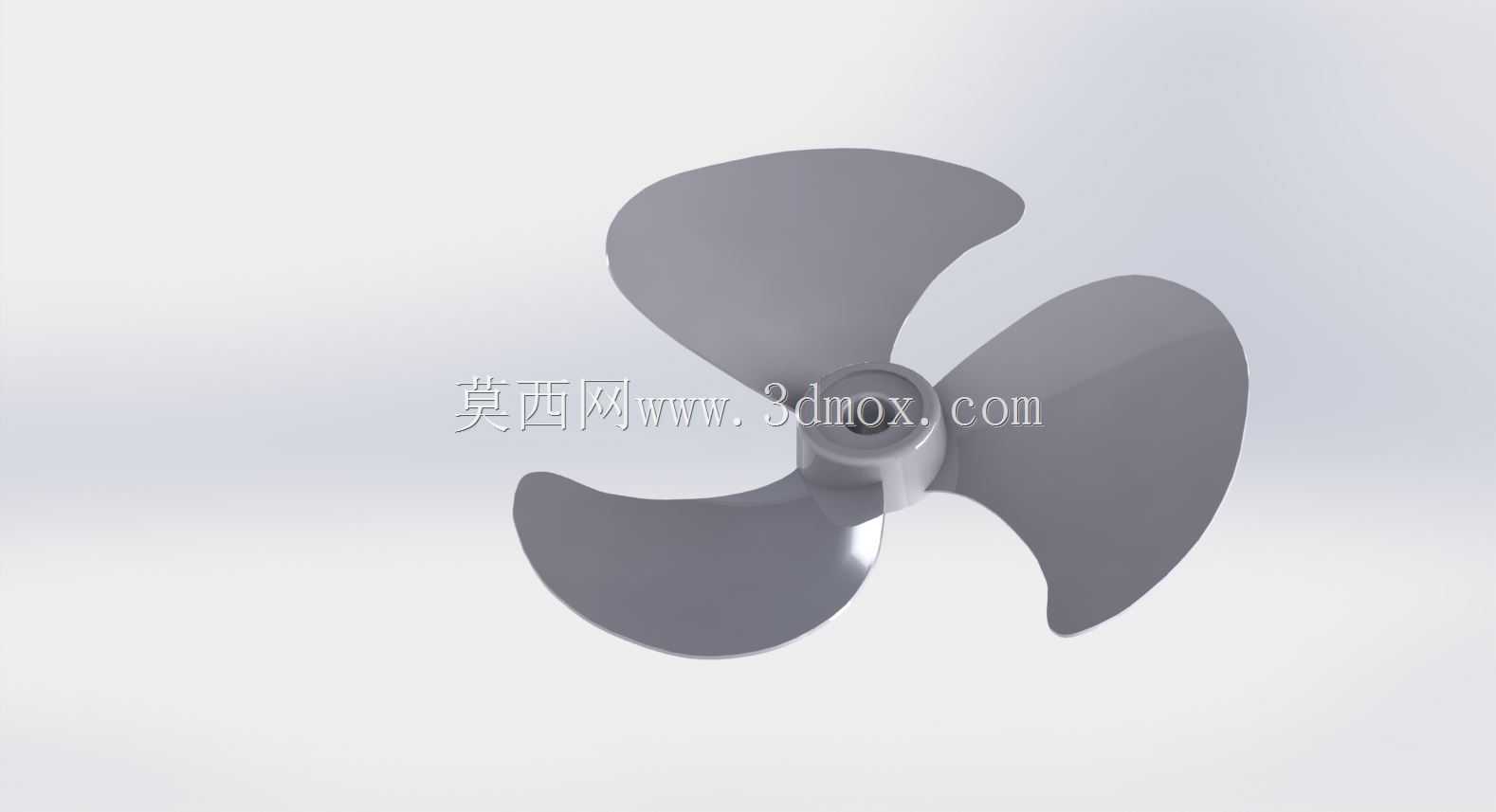

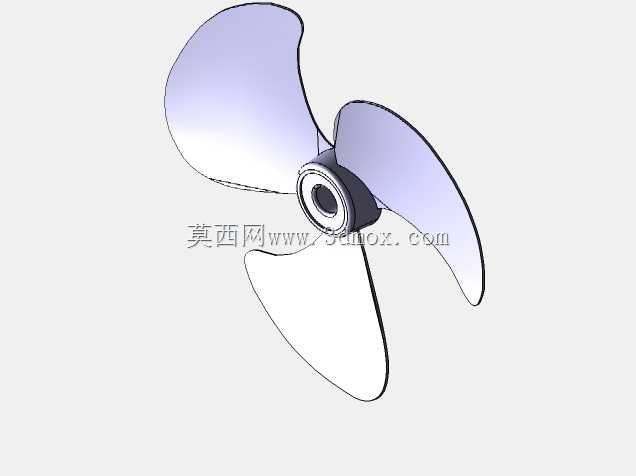

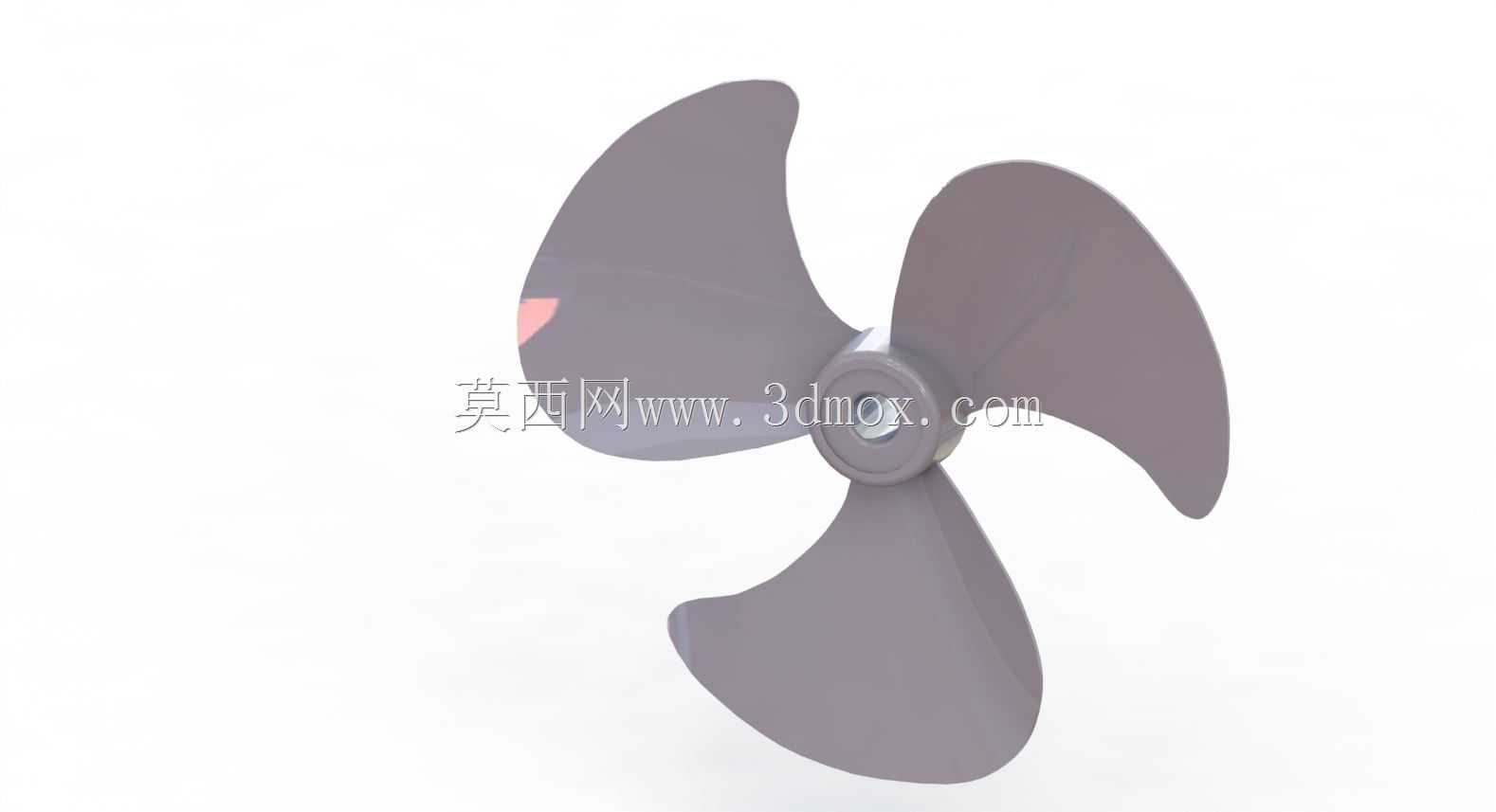

三叶曲面螺旋桨式风叶结构设计

　　这款三叶曲面风叶的结构设计，首先要匹配民用通风、小型散热场景的实际使用需求，不管是桌面台扇、工业小型工位散热风机，还是设备配套的风冷组件，这类风叶都是核心的做功部件，直接决定送风的覆盖范围、气流均匀度以及运行时的动平衡稳定性。设计初期最先要敲定的是安装边界，中心的轮毂位置要预留和电机输出轴配合的安装孔位，孔位的公差要匹配常规小型电机的轴径尺寸，轮毂的轴向厚度要保证锁紧后不会出现轴向窜动，同时轮毂和叶片衔接的位置要做足够的圆角过渡，避免应力集中导致长期高速运转下出现根部断裂的问题。

　　叶片的曲面造型是整个设计的核心，不能简单做等厚度的平面结构，要沿着叶根到叶梢的方向做连续的扭角变化，靠近轮毂的叶根位置扭角偏大，用来保证低转速下也能带动足够的气流初始动量，到叶梢位置扭角逐步收小，降低叶尖的涡流损耗，减少运转时的气动噪音。三个叶片采用圆周等夹角分布，相邻叶片的夹角严格控制在120度，每个叶片的曲面曲率要做到完全一致，这是动平衡达标的基础，实际生产前做动平衡校验的时候，不需要额外打太多配重块就能把振动值控制在合格范围内，减少后续的装配调校工作量。

　　从尺寸边界来看，这类风叶的整体回转直径要匹配对应的风罩尺寸，叶片外沿和风罩内壁的间隙要控制在合理范围，间隙太小容易出现运转剐蹭，间隙太大则会产生回流损失，降低送风效率。叶片的厚度从叶根到叶梢做渐变减薄，叶根位置厚度偏大，保证结构强度，能承受电机启动瞬间的扭矩冲击，叶梢位置厚度偏薄，降低自身重量的同时减少转动惯量，让电机启动更顺畅，也能降低长期运转的能耗。

　　实际应用中，这类曲面风叶相比传统的平面叶片，送风的距离更远，气流不会集中在窄小的柱状区域，而是能形成更宽幅的柔风覆盖，用在人员近距离接触的通风场景时，不会产生硬风感，同时气动效率更高，相同转速下的送风量比平面叶片高出不少，同等风量要求下可以降低电机转速，进一步控制运行噪音。设计过程中还要考虑成型工艺的可行性，如果采用注塑成型的话，叶片曲面的拔模角度要顺着出模方向做调整，避免出现倒扣结构，轮毂位置的加强筋要均匀分布，不能影响整体的动平衡，同时筋位的厚度要和主体壁厚保持合理比例，防止注塑成型后出现缩痕、翘曲等缺陷，保证成品的尺寸精度。另外叶片的前缘和后缘都做了圆滑的倒角处理，不会出现锐边，一方面是避免装配过程中划伤操作人员，另一方面也能减少气流切割时产生的尖啸噪音，提升使用体验。在和电机装配的时候，轮毂端面要和电机轴的定位台阶完全贴合，锁紧螺母的压紧力要控制在合理范围，既不能太松导致运转时打滑，也不能太紧导致轮毂出现应力开裂，配套的防松垫片要卡在轴的扁位位置，保证长期正反转或者启停冲击下不会出现松动。
