贺德克EDS1700压力控制器三维模型

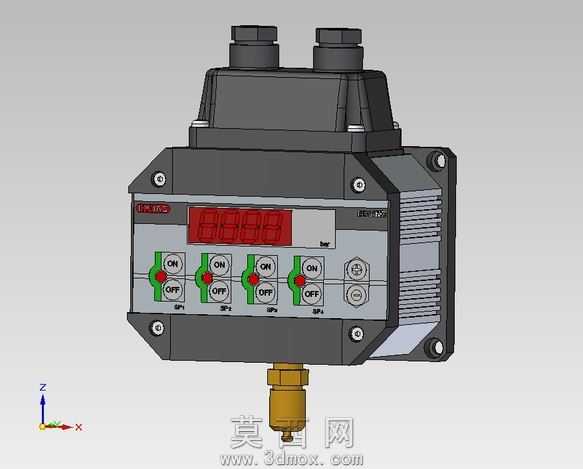

本模型为贺德克EDS1700系列压力控制器的高精度三维建模成果，建模过程严格参照实物测绘尺寸与官方公开的产品参数，在三维软件中完成全结构1:1还原。建模阶段优先采用参数化草图驱动特征的方式构建主体轮廓，首先绘制壳体的基础拉伸特征，对边角处做符合工业设计的圆角过渡处理，还原铸铝壳体的厚重质感与装配公差。正面面板区域单独拆分建模，精准还原红色数显屏的安装凹槽、四组带红绿标识的操作按键布局，每个按键的ON/OFF标识、旋钮纹理都做了细节刻画，保证视觉上与实物一致。顶部的两个电气接线接头采用旋转加拉伸切除的方式构建外螺纹与密封结构，底部的minimess套接字压力接口单独建模，还原黄铜材质接头的六角拧动结构与外螺纹细节，接口与主体壳体的装配间隙做了精准控制，符合实际产品的装配逻辑。侧面的散热格栅采用阵列特征完成等距栅格的制作，还原壳体侧面的散热结构，四周的固定安装孔位做了沉头孔处理，匹配实际安装使用的螺丝规格。材质渲染阶段，主体壳体赋予深灰色磨砂铸铝材质，调整粗糙度参数还原工业铸件的哑光质感；数显屏区域赋予半透明深色玻璃材质，添加轻微的反光效果模拟真实显示屏的表面状态；操作按键分别赋予绿色、红色哑光塑料材质，标识部分做贴图处理保证文字清晰；底部黄铜接头赋予金属黄铜材质，调整金属度与粗糙度参数还原铜件的轻微氧化质感；顶部接线接头赋予黑色工程塑料材质，还原工业接头的绝缘材质特性。整体模型装配结构完整，所有可拆分部件都保留了独立的特征树，可直接用于液压系统装配模拟、工控设备布局演示、产品宣传渲染等场景，建模过程中对内部安装卡位也做了简化还原，可支持后续拆解动画的制作需求。
