电磁式同轴传动离合组件结构设计

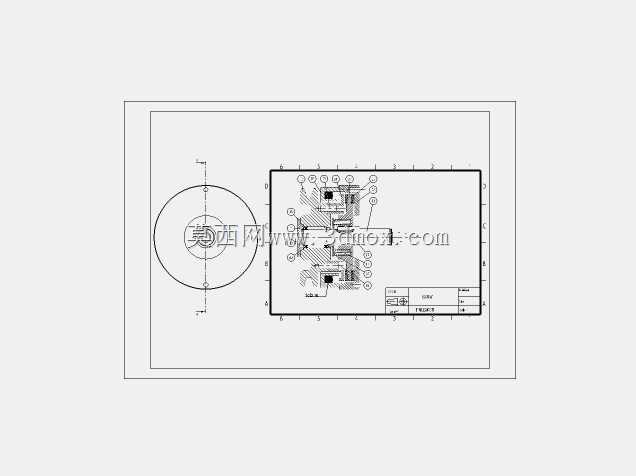

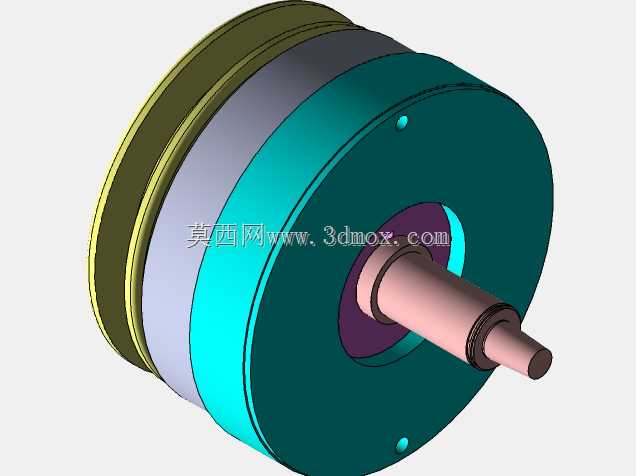

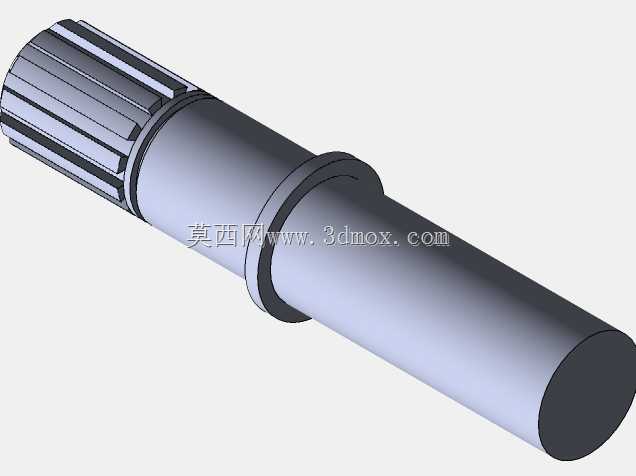

　　这款离合组件采用同轴式布局设计，核心功能是在主动轴与从动轴之间实现动力的接合与切断，无需中断主动端动力输入即可完成从动端的启停切换，广泛适配轻工自动化生产线、小型输送设备、包装机械、纺织机械等需要频繁启停传动链路的工况场景。从结构设计逻辑来看，整体采用圆盘式叠层布局，输入端与输出端保持同一轴心，最大程度降低传动过程中的径向跳动量，减少运转时的偏心载荷对配套轴承的磨损。组件外壳采用多层阶梯式圆柱结构，不同直径的台阶面分别对应摩擦副安装位、电磁线圈容纳腔、轴承定位台以及端盖固定止口，各台阶的同轴度公差控制在0.02mm以内，保证装配后整体回转精度满足中低速传动场景的使用要求。伸出的输出轴段设计有阶梯轴结构，

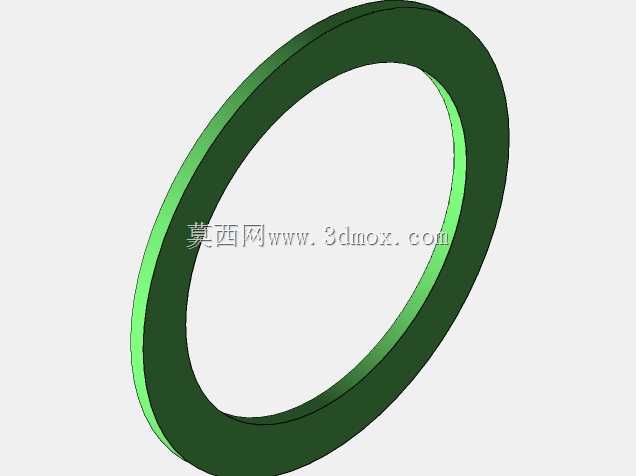

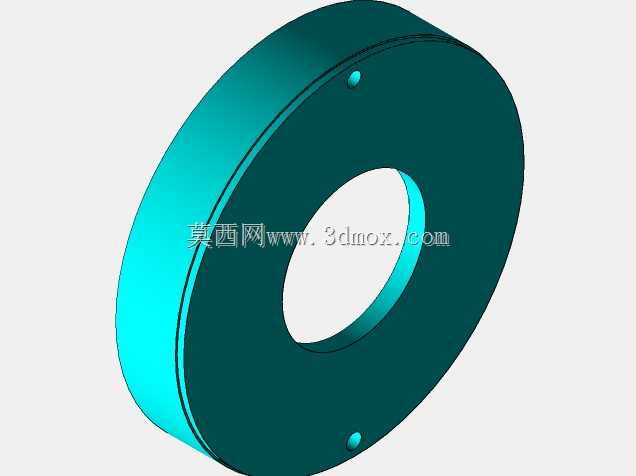

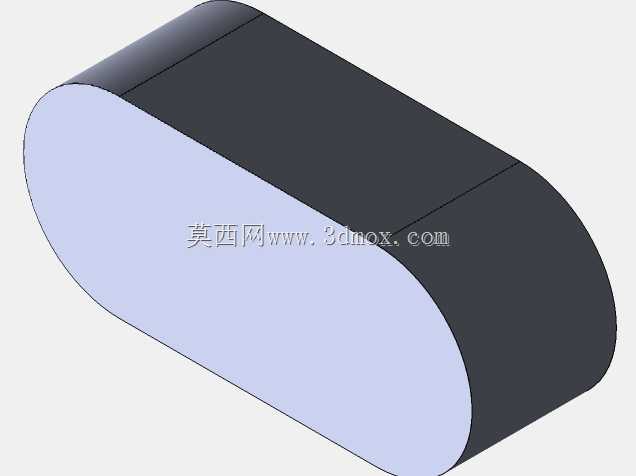

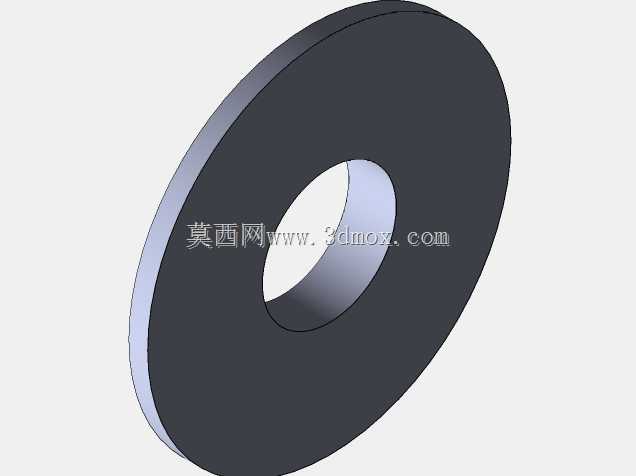

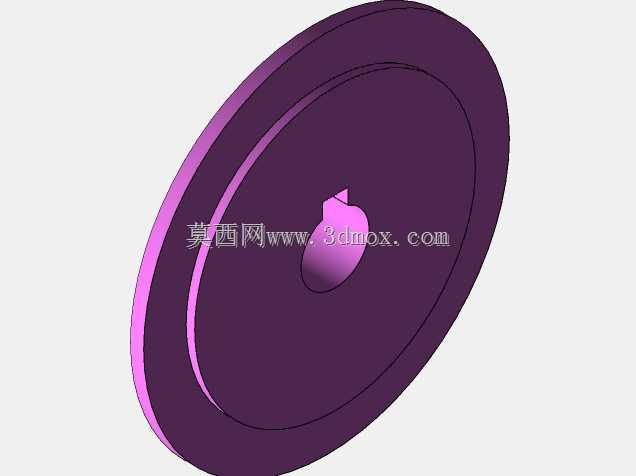

　　不同轴径段分别适配轴承内圈定位、负载连接、密封件安装的需求，轴端预留的平键槽可直接配套标准平键实现与负载端的转矩传递，轴肩位置的圆角处理可有效降低应力集中，避免频繁启停过程中轴段出现疲劳断裂。摩擦副区域采用多片式摩擦片叠装结构，接合状态下依靠轴向压力使摩擦片紧密贴合，依靠接触面摩擦力传递额定转矩，切断状态下摩擦片完全分离，从动端可自由转动，空转阻力控制在额定转矩的0.5%以内，减少空转阶段的能量损耗。电磁驱动部分内嵌于壳体的环形腔体内，线圈通电后产生的轴向磁吸力直接驱动压盘完成接合动作，响应时间控制在30ms以内，可满足高频次离合切换的使用需求，线圈腔体采用密封结构设计，可阻挡外界粉尘、切削液进入组件内部，适配车间多尘、

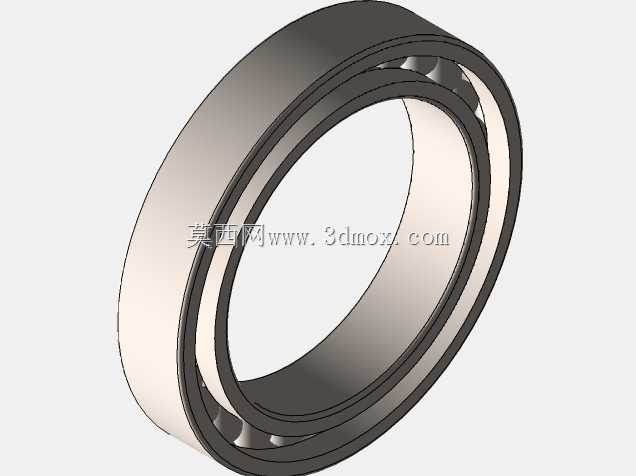

　　有少量切削液飞溅的安装环境。安装边界方面，组件最大外圆直径适配常规安装法兰的止口尺寸，壳体上预留的两个对称定位销孔可快速完成与安装基座的定位，轴向安装尺寸预留了端盖固定螺栓的操作空间，无需额外拆卸周边部件即可完成组件的拆装维护。设计过程中充分考虑了不同工况的适配性，摩擦片采用耐磨非金属复合材料，正常工况下使用寿命可达百万次接合循环，壳体采用铝合金材质，在保证结构强度的同时降低整体自重，减少安装基座的承载负担。轴承选型采用深沟球轴承支撑输入与输出轴，可同时承受径向载荷与少量轴向载荷，适配多数水平安装的传动场景，若用于垂直安装场景仅需更换为带止推结构的轴承即可直接适配，无需修改主体安装尺寸。在传动链路中，

　　这款离合组件通常安装在动力源与负载之间，当需要负载暂停运转时，无需关闭驱动电机，仅需切断离合器的供电即可断开动力传递，既减少了电机频繁启动带来的电流冲击，也延长了驱动电机的使用寿命，同时大幅缩短负载启停的响应时间，提升整条生产线的运行效率。
