迷你珀西机械传动执行机构三维结构

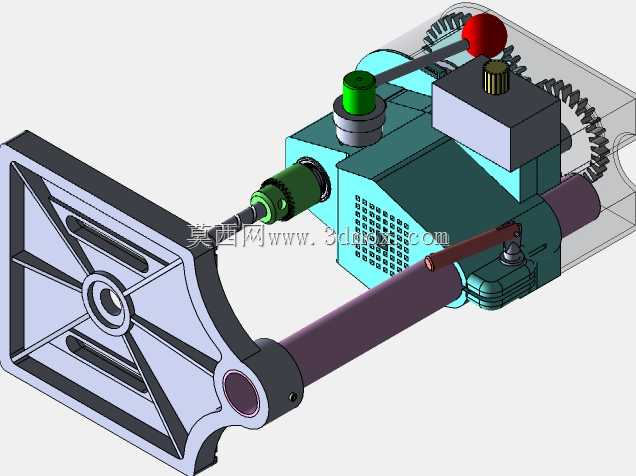

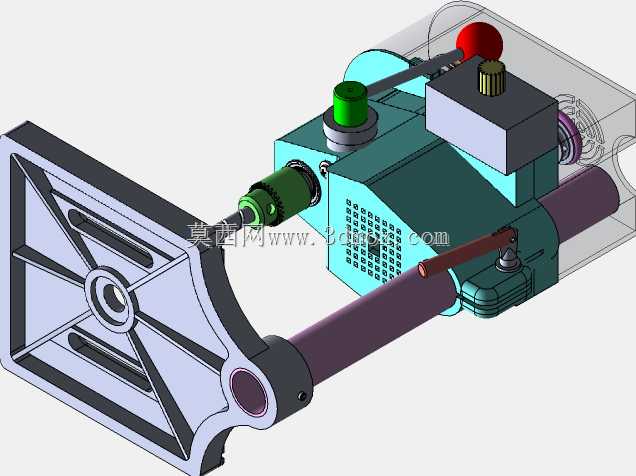

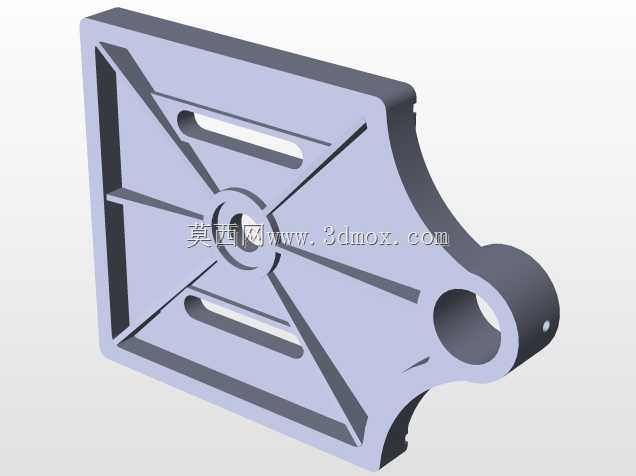

　　这套机械结构的设计初衷，是面向小型自动化生产线的工位执行端需求，解决窄小安装空间内的动力传递与动作输出问题，常见于电子元器件组装、小五金件压装、小型工件工位转序这类对设备占地要求严苛的生产场景。从结构布局来看，整体采用侧置动力输入+悬臂式执行端的排布逻辑，左侧带加强筋的安装基板是整个机构的承载基准，基板上预留的多组长条安装槽，可适配不同工位的安装孔位偏差，安装时无需重新加工基座孔位，仅通过槽内螺栓的位置调整就能完成机构的对位固定，能大幅缩短现场安装调试的周期。

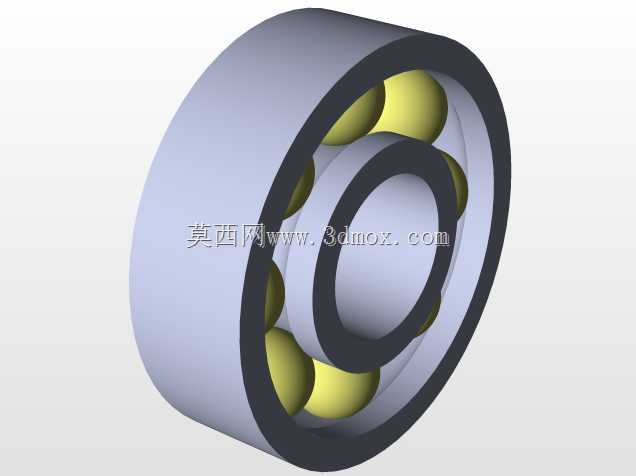

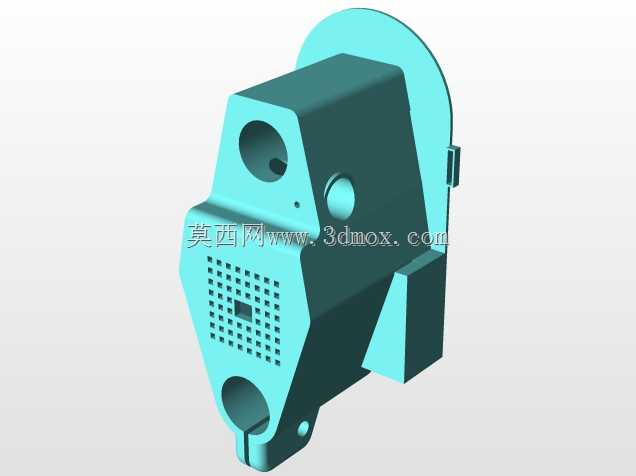

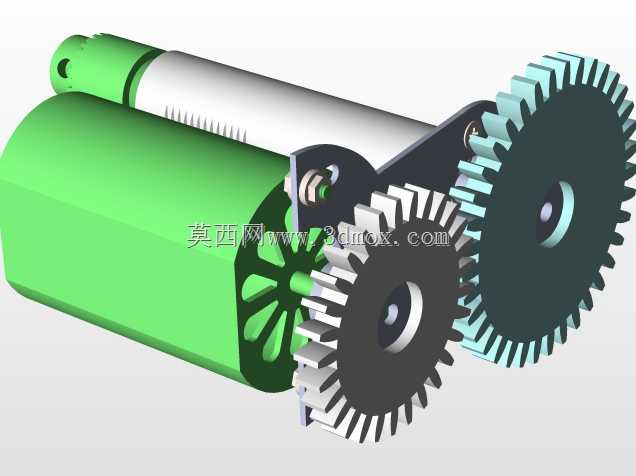

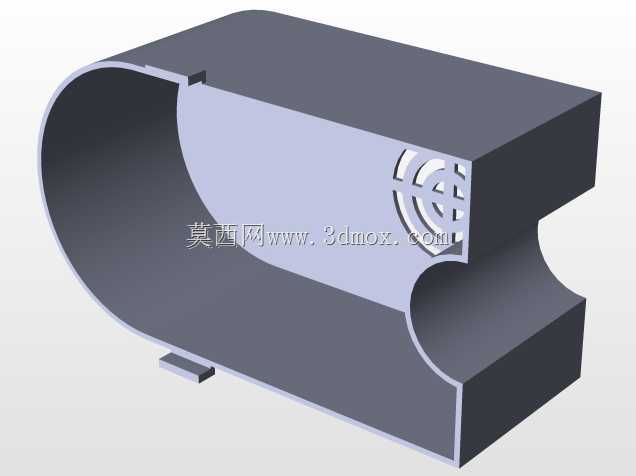

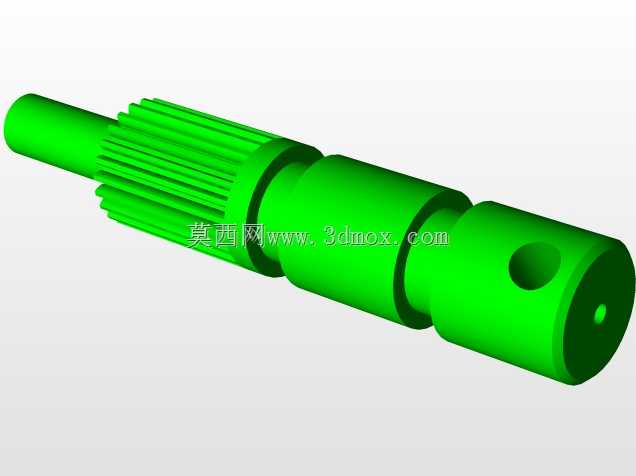

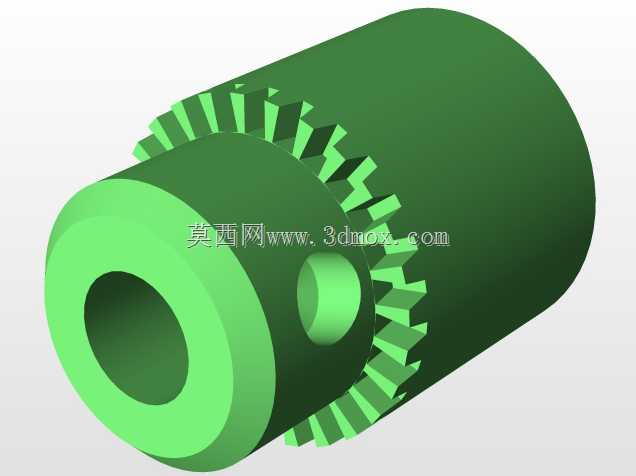

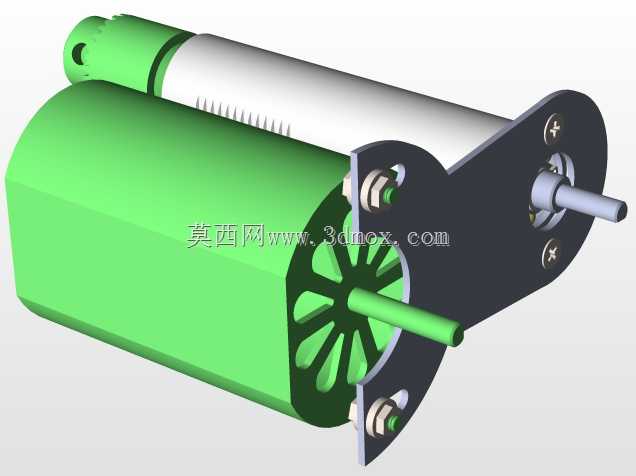

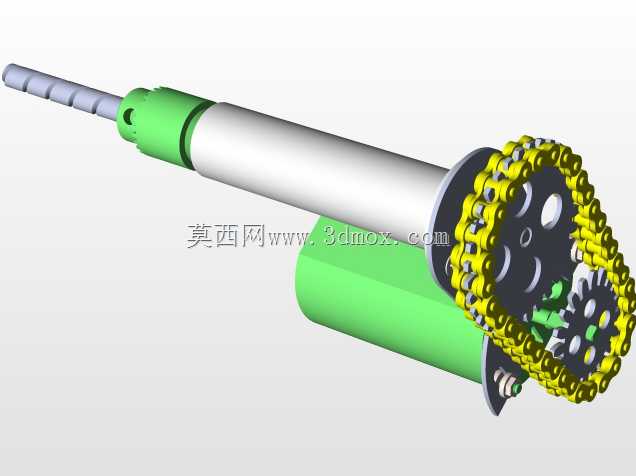

　　动力传递路径的设计上，输入轴通过侧方的绿色轴套组件接入外部动力，轴套与壳体之间设置了密封与轴承支撑结构，既可以保证动力输入的同轴度，也能避免车间内的粉尘、切削液渗入壳体内部磨损传动件。壳体表面的阵列散热孔是针对连续运转工况设计的，机构长时间保持往复动作时，壳体内传动副摩擦产生的热量可以通过这些散热孔快速散出，避免内部润滑脂温度过高失效，延长传动组件的维护周期。

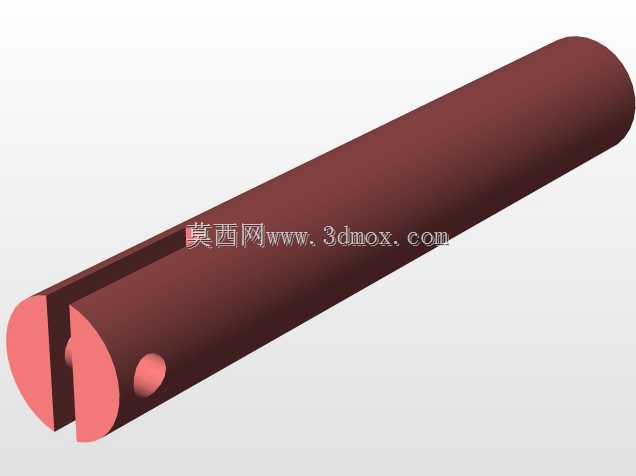

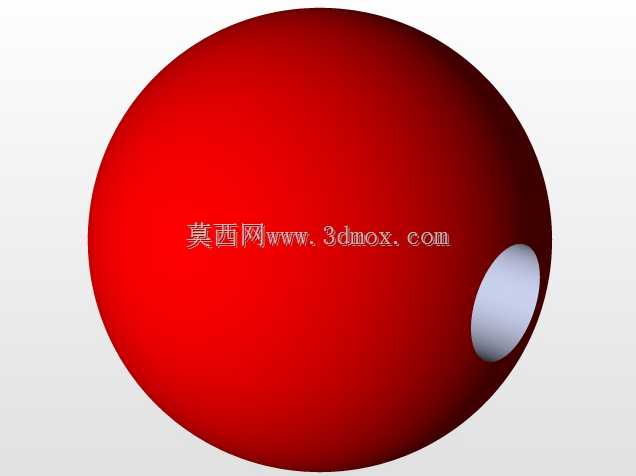

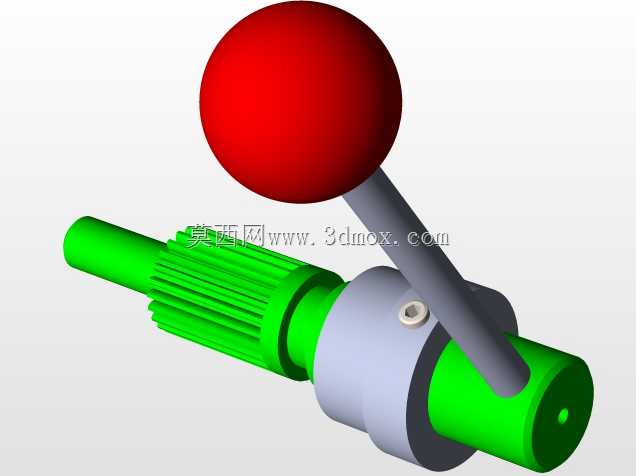

　　执行端的设计兼顾了动作精度与负载适配性，伸出的深色长轴为动作输出杆，杆端连接的摆臂结构可根据实际工位需求更换不同的执行接头，既可以安装压头完成小零件的压装作业，也可以安装夹爪完成工件的取放转序，甚至可以换装拨杆完成料道内工件的分料动作。机构顶部设置的两个不同颜色的调节旋钮，分别对应输出行程限位与动作速度调节，调试人员无需拆开壳体，直接在外部旋转旋钮就能完成参数调整，适配不同规格工件的加工需求。

　　安装边界方面，整个机构的横向伸出长度控制在适配小型工位的范围内，基板的厚度经过受力校核，在输出端承受额定负载时不会出现明显的形变，保证动作的重复定位精度。壳体与输出轴之间的密封结构可适配多数有少量切削液、粉尘的生产车间环境，无需额外加装防护外罩就能稳定运行。电路改进板的集成设计，将原先外置的动作控制电路整合到机构本体上，减少了外部接线的数量，安装时仅需接入动力线与控制信号线即可完成接线，避免了复杂布线带来的信号干扰问题，也让整个机构的外观更加规整，减少了外部线路被工件剐蹭损坏的风险。

　　从结构细节来看，各传动部件之间的连接都设置了防松结构，长期往复动作下不会出现连接件松动移位的问题，输出杆与壳体之间的导向套采用耐磨材质，可承受长时间的往复摩擦，降低日常维护的更换频率。整体结构没有冗余的设计部件，每个结构特征都对应实际的工况需求，不管是用于新设备的工位模块设计，还是现有老旧小型设备的执行端改造，都能直接参考这套结构的排布逻辑，根据实际的负载、行程需求调整对应尺寸参数，大幅缩短结构设计的周期。
