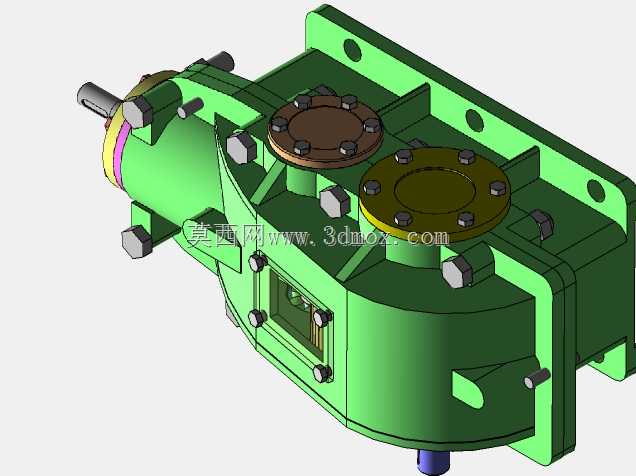

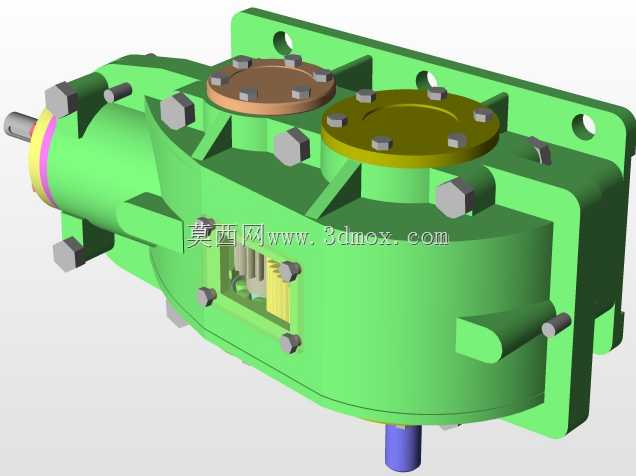

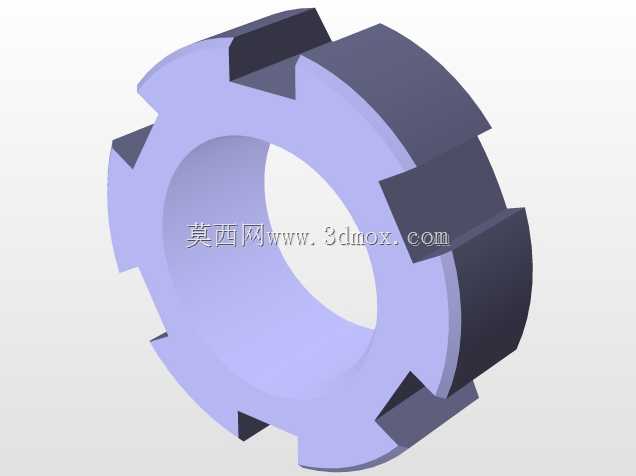

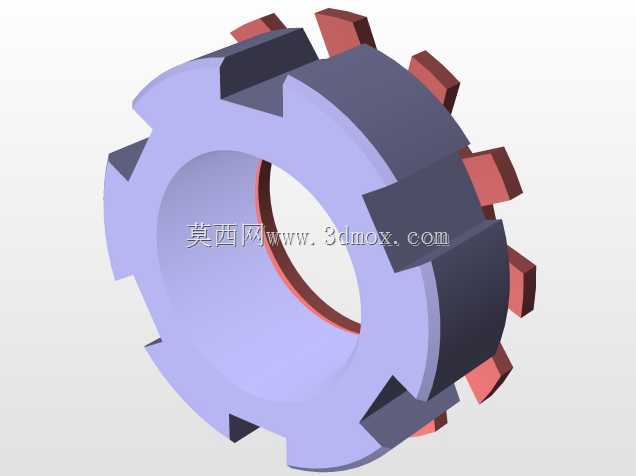

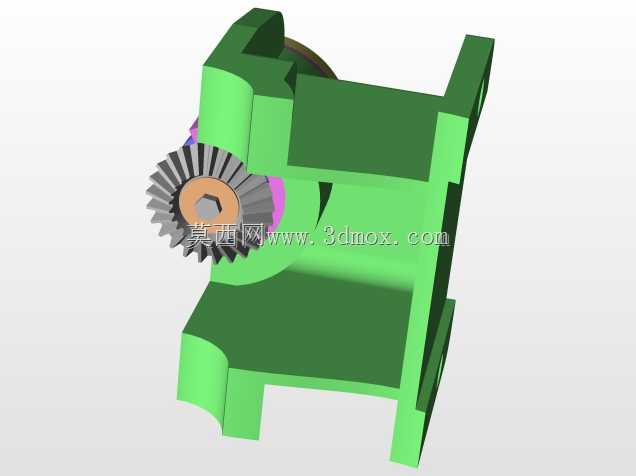

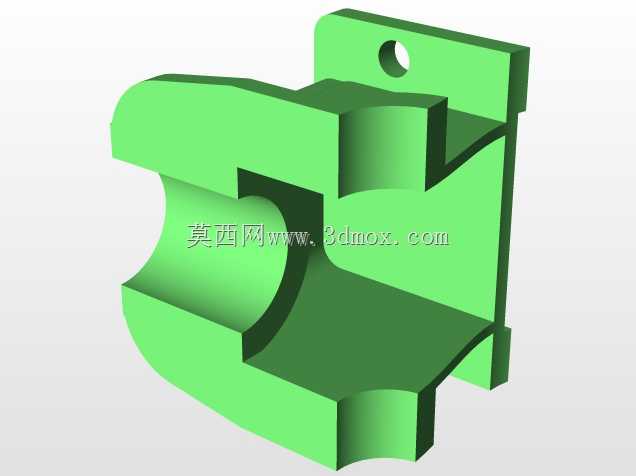

在各类工业传动场景中,动力源输出的高转速低扭矩特性往往无法直接匹配作业端的负载需求,这类减速传动装置正是衔接动力端与执行端的核心部件,常见于输送线驱动单元、矿山采掘设备进给机构、轻工包装机械主传动系统、起重设备卷扬机构等需要匹配转速与输出扭矩的工况中。从结构布局来看,该装置采用平行轴齿轮传动布局,输入轴端伸出箱体外侧,通过联轴器或带轮与电机、液压马达等动力源连接,动力经多级齿轮副啮合传递后,从输出轴端输出适配作业负载的低转速大扭矩动力,整套传动构件全部封装在铸铁材质的箱体内,既可以为内部齿轮、轴系、轴承提供稳定的支撑定位,也能储存润滑介质,隔绝外部粉尘、水汽、切削碎屑等杂质侵入传动副,避免齿轮啮合面出现磨粒磨损、点蚀等早期失效问题。

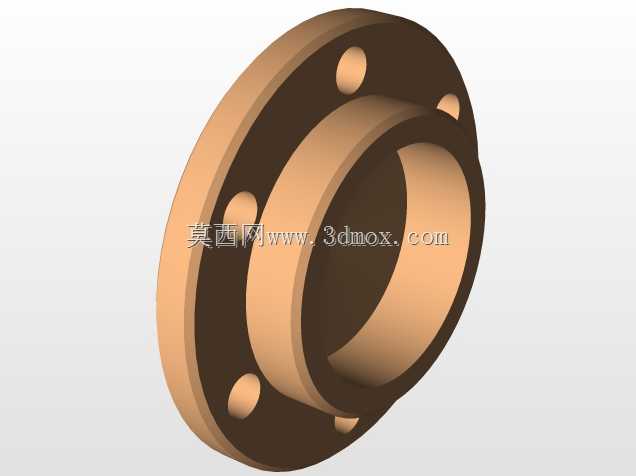

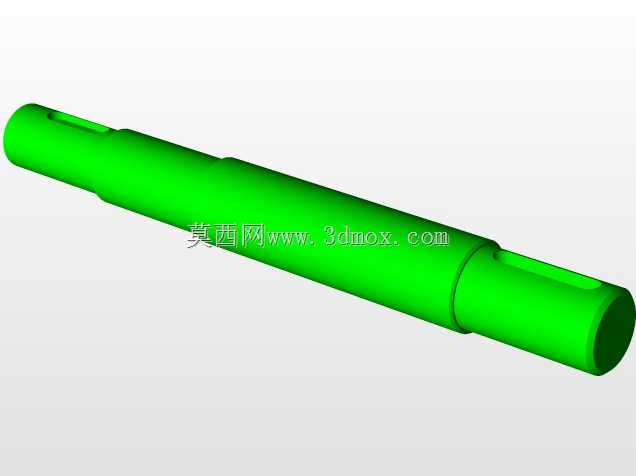

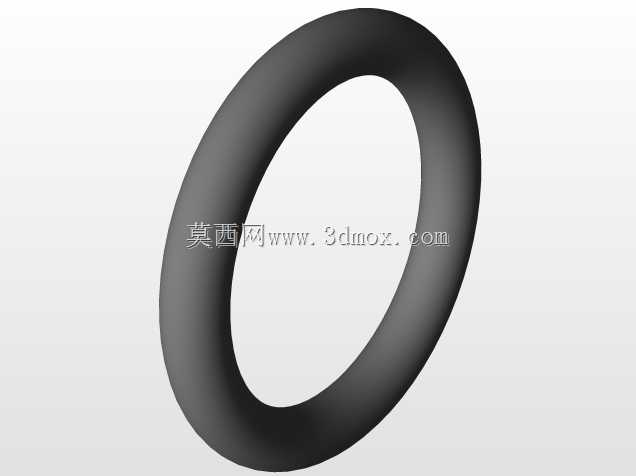

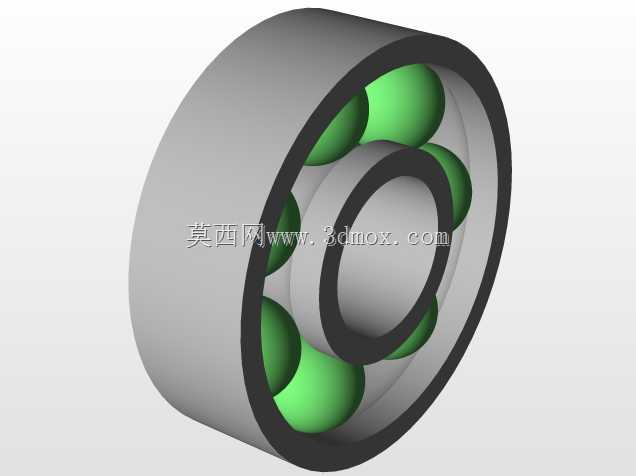

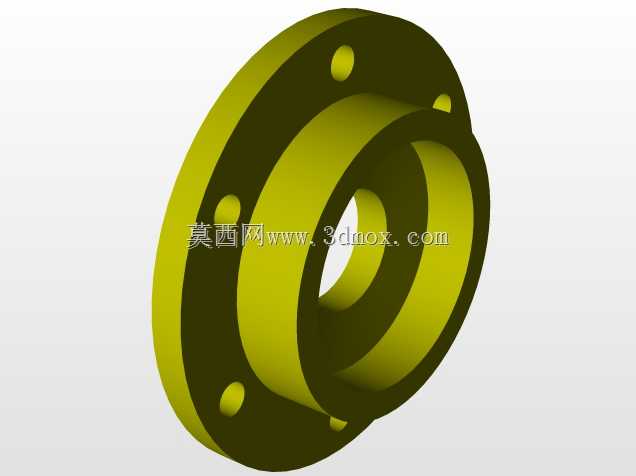

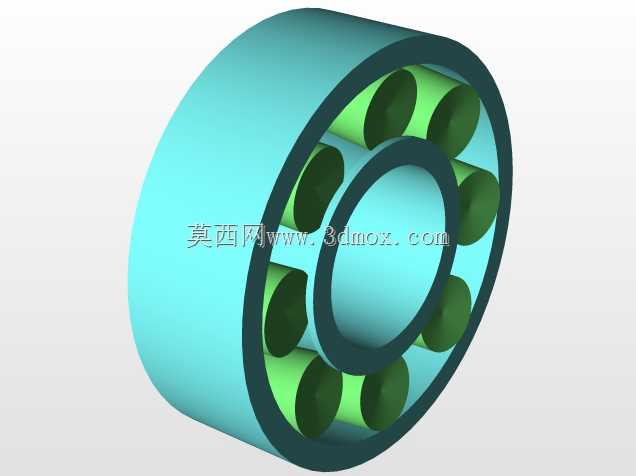

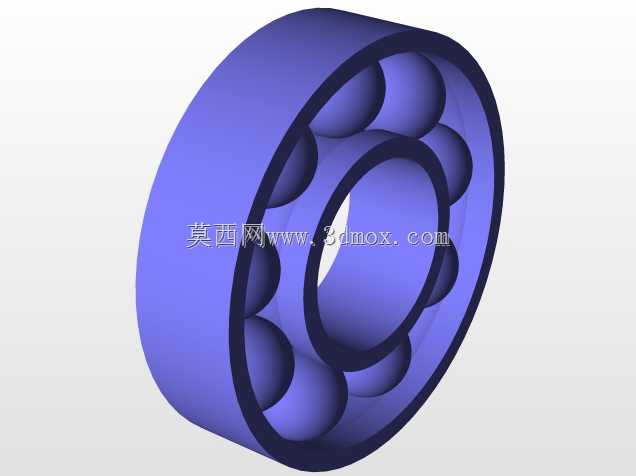

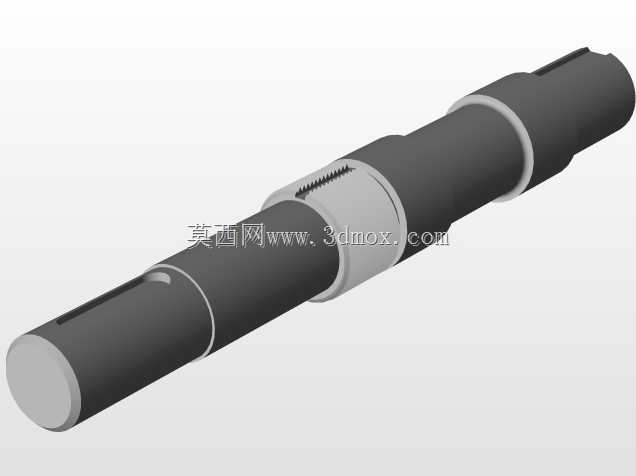

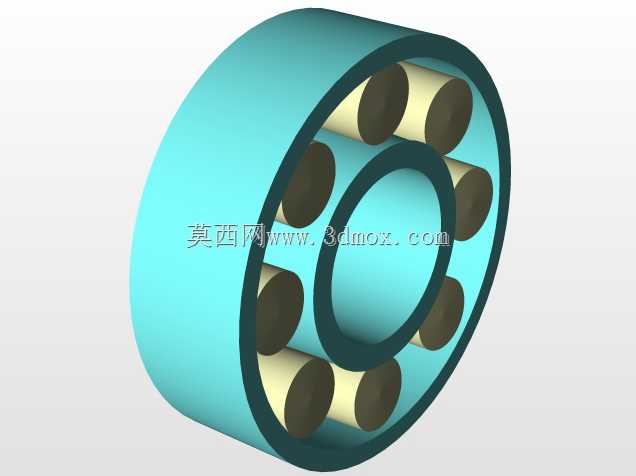

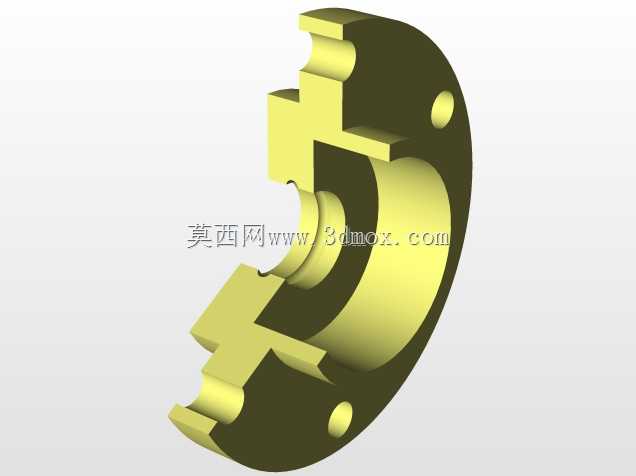

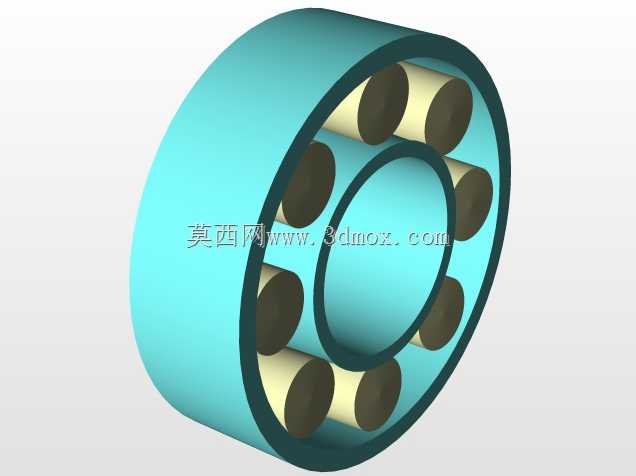

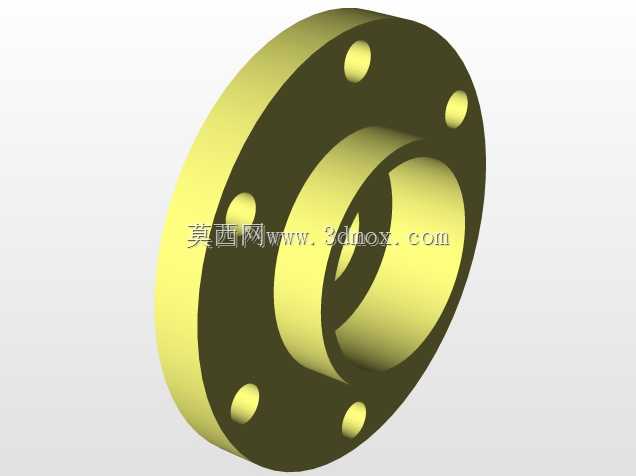

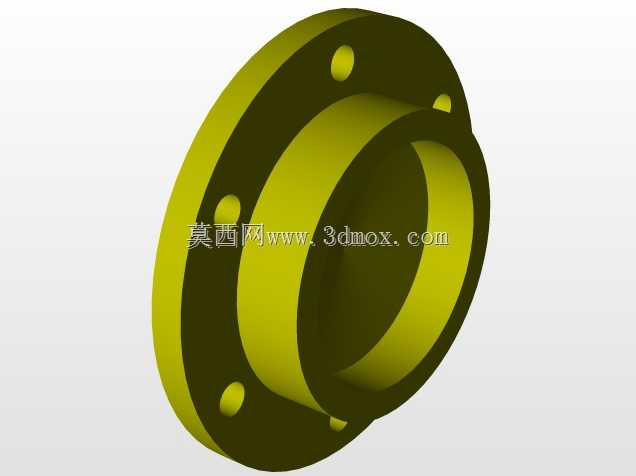

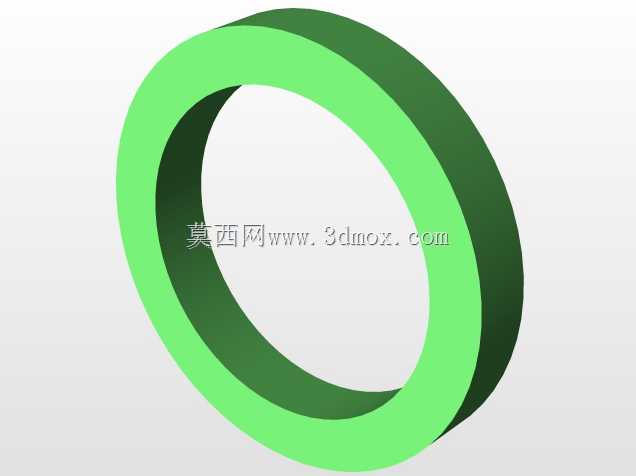

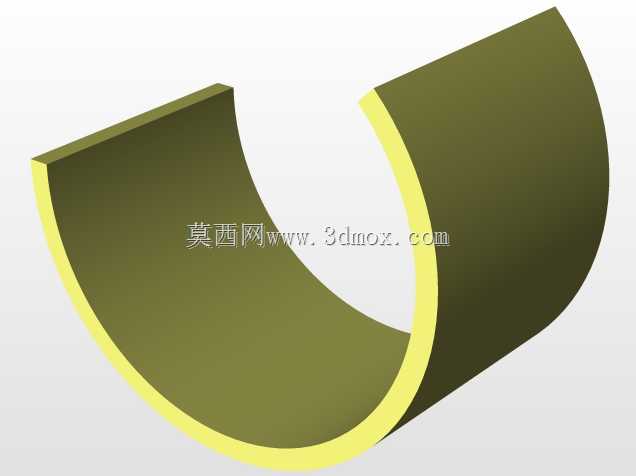

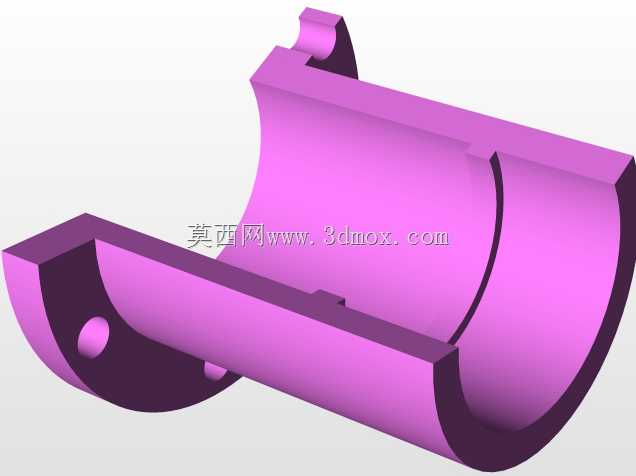

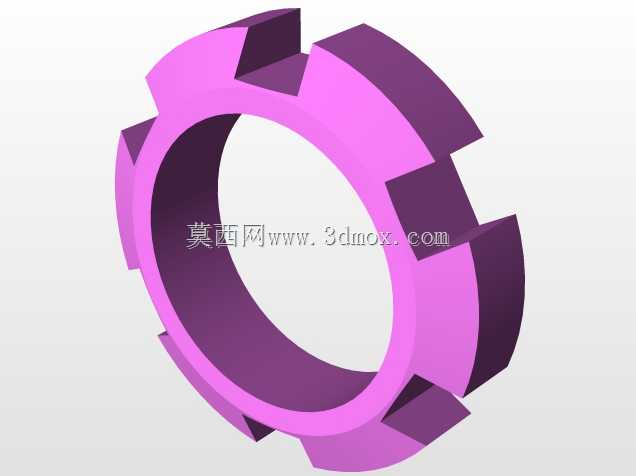

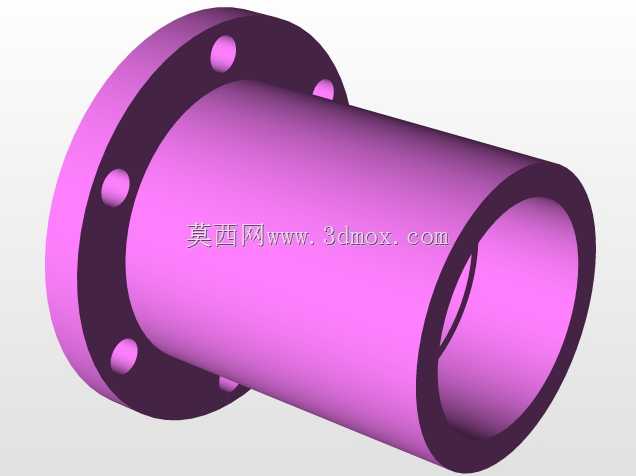

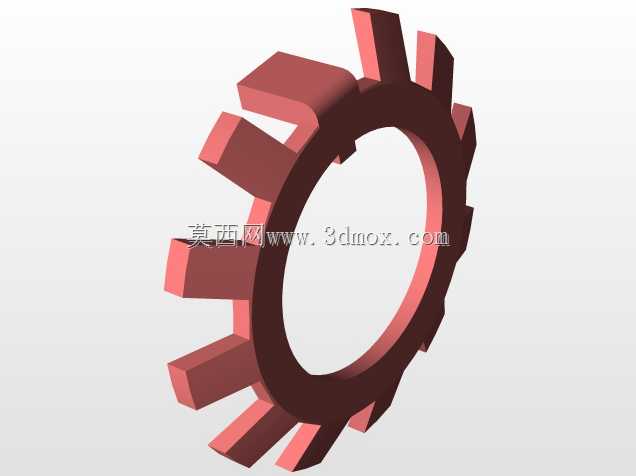

设计阶段首先要匹配传动比分配逻辑,结合输入转速范围与目标输出转速,合理分配各级齿轮的传动比,避免单级传动比过大导致齿轮径向尺寸超标,同时平衡各级齿轮的接触强度与弯曲强度,让各级传动副的承载能力尽量匹配,不会出现某一级齿轮提前过载失效的情况。轴系设计上,每根传动轴都通过滚动轴承支撑在箱体镗孔内,轴承端盖通过螺栓固定在箱体侧壁,既可以限制轴系的轴向窜动,也能预留密封件安装位,防止箱体内润滑油泄漏,同时阻挡外部杂质进入。箱体顶部设置了两个检修法兰口,大尺寸法兰口对应内部齿轮啮合区域,日常维护时无需完全拆解箱体,拆开法兰盖板即可观察齿轮啮合状态、检查齿面磨损情况,也可通过该口加注润滑油;小尺寸法兰口可作为透气装置安装位,平衡箱体内外气压,避免长时间运行后箱体内温度升高、气压增大导致密封件渗漏油。箱体侧面预留了油位观察窗,可直接目视检查箱体内润滑油的液位高度,确保齿轮啮合时能得到充分的飞溅润滑,无需频繁打开油塞检查油位。

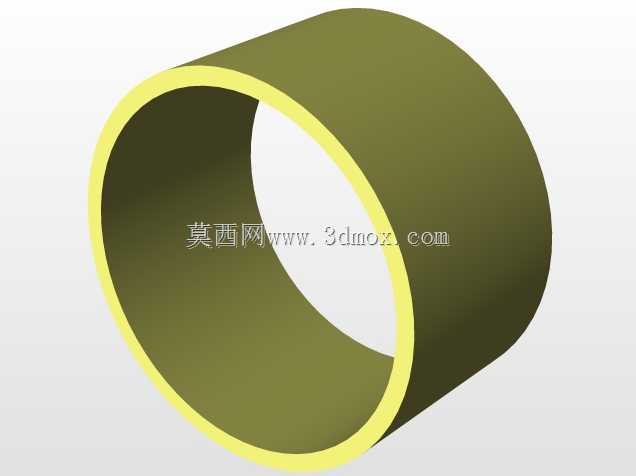

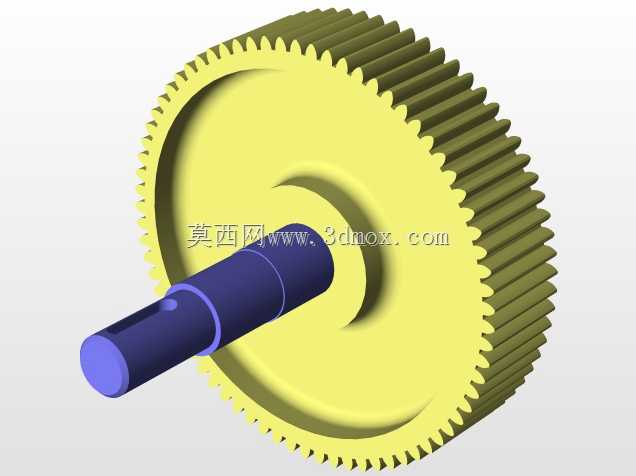

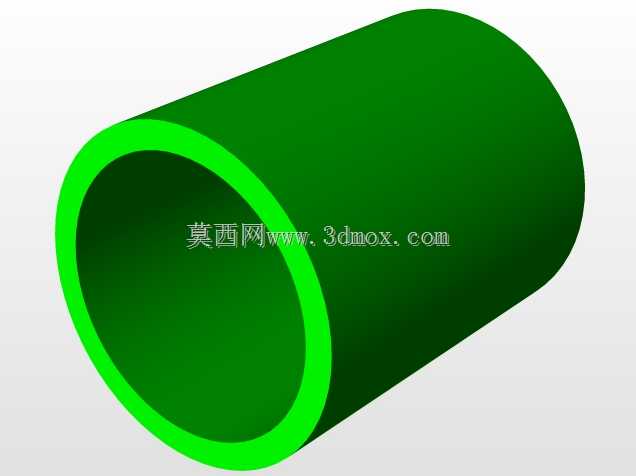

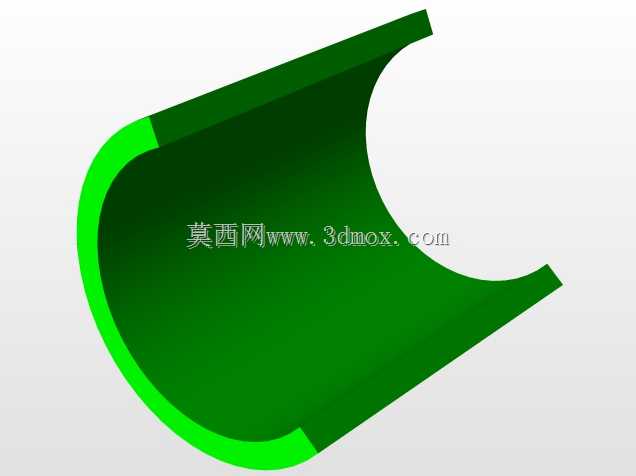

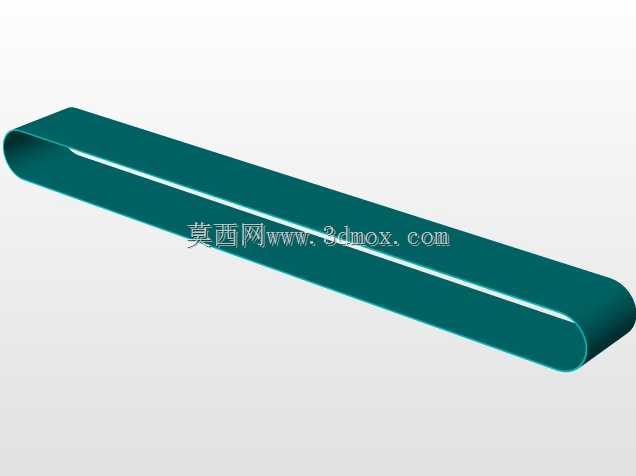

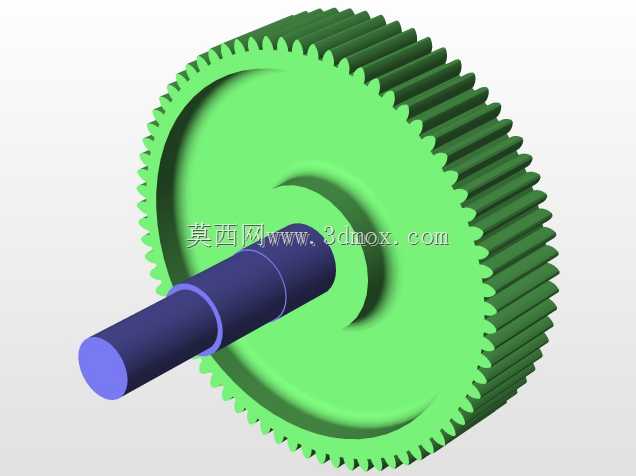

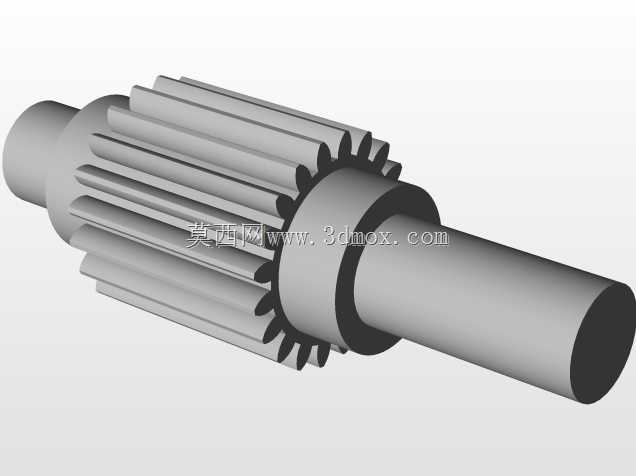

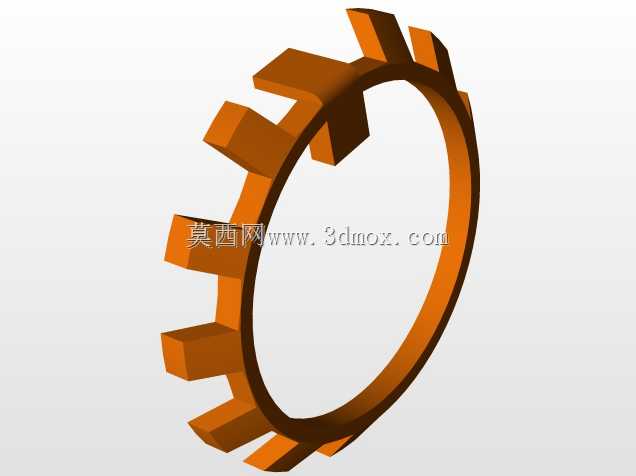

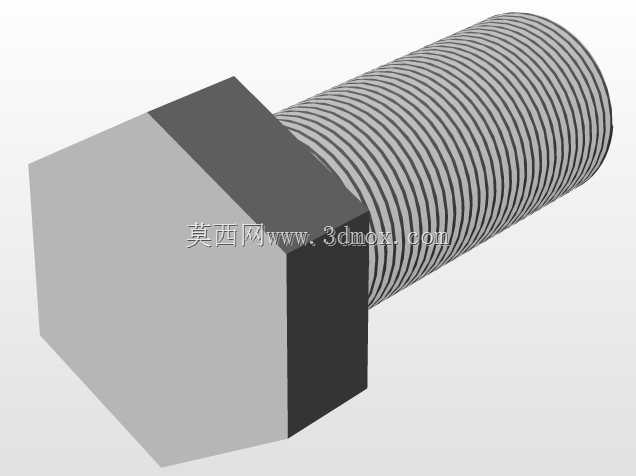

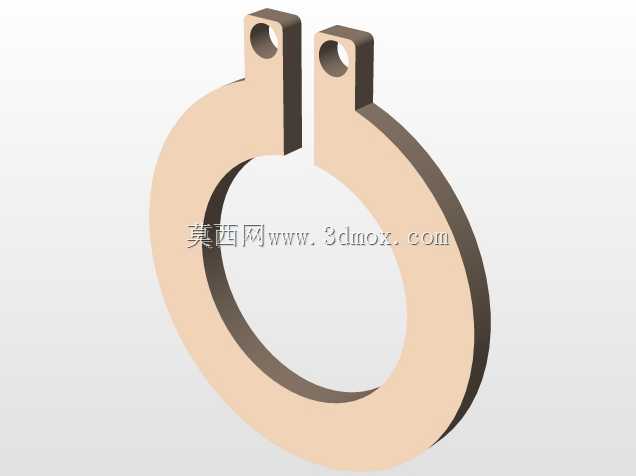

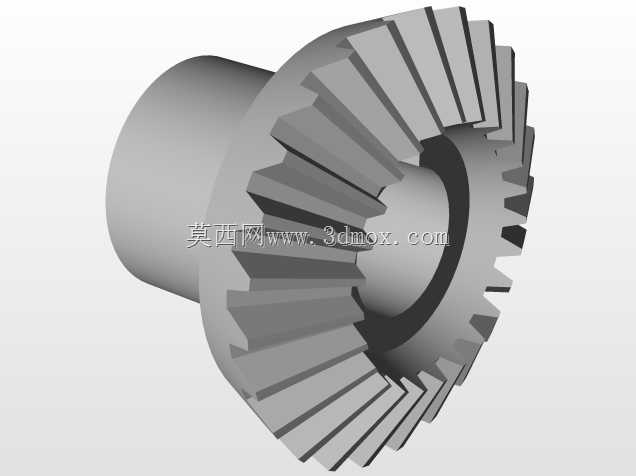

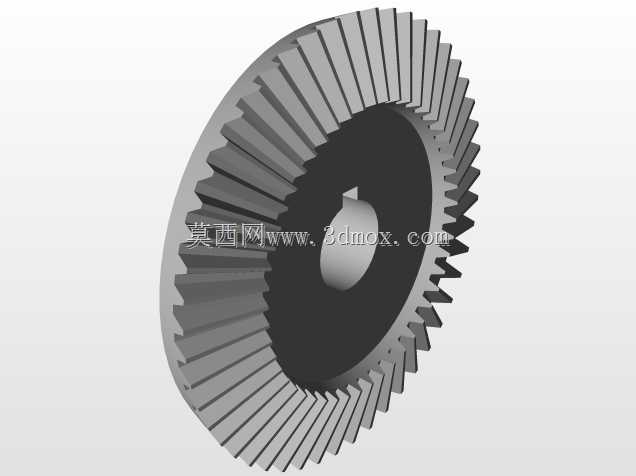

安装边界方面,箱体底部设置了带安装孔的支撑脚,安装孔的孔距、孔径都适配常规工业设备的安装基座尺寸,安装时通过螺栓将箱体固定在设备机架的安装平面上即可,输入轴与输出轴的轴伸尺寸、键槽规格都符合通用传动件的连接标准,可直接匹配标准联轴器、链轮、带轮等传动连接件,无需额外定制转接构件。箱体的外形轮廓做了圆角过渡处理,既避免铸造时出现应力集中导致箱体开裂,也能减少运行过程中的应力集中点,提升箱体整体的刚性与抗振性能。齿轮副采用斜齿圆柱齿轮设计,相比直齿齿轮,斜齿齿轮啮合时重合度更高,传动过程更平稳,冲击与噪声更小,适合中高速、重载的连续运行工况。轴上的齿轮通过平键与轴实现周向固定,轴肩与套筒实现轴向定位,确保齿轮在传递扭矩时不会出现轴向窜动或周向打滑。

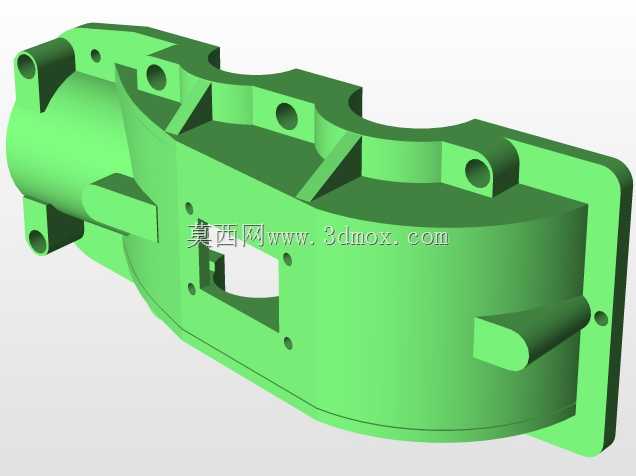

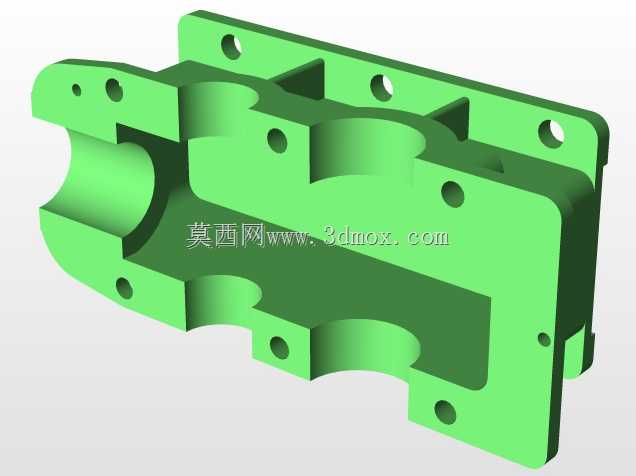

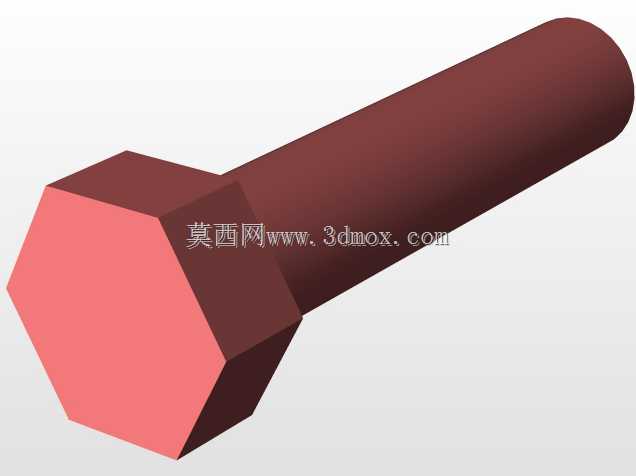

实际选型应用时,需要结合设备的实际负载扭矩、运行转速、每日运行时长、工况冲击程度来匹配对应的传动比与额定承载能力,安装时要保证输入轴与动力源输出轴的同轴度误差在允许范围内,避免轴系承受额外的径向力导致轴承过早损坏、轴出现弯曲变形。日常维护过程中,需定期通过观察窗检查润滑油状态,若润滑油出现乳化、杂质过多的情况需及时更换,同时定期检查各连接螺栓的紧固状态,尤其是端盖螺栓、安装脚螺栓,避免长期运行振动导致螺栓松动,影响传动精度与运行稳定性。整套结构的设计充分考虑了加工工艺性,箱体采用剖分式结构,上下箱体通过定位销定位、螺栓紧固,加工时可一次装夹完成轴承孔的镗削加工,保证各轴孔的平行度与同轴度要求,装配时也可先将轴系、齿轮等部件装配到下箱体,再扣合上箱体完成总装,降低装配与后期检修的难度。
